SELLA | TUBO REGGISELLA

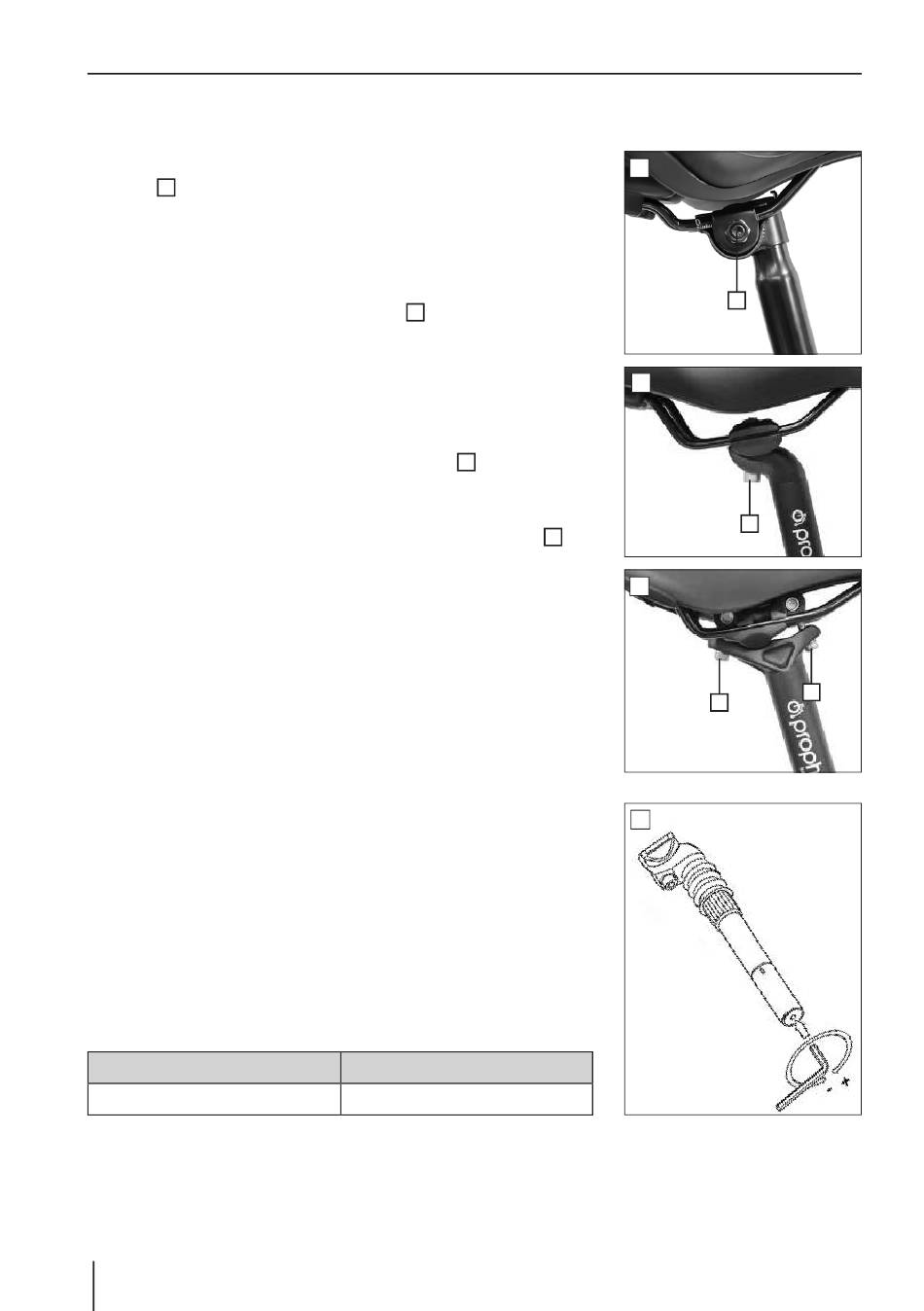

TUBO REGGISELLA CON PERNO (FIG. Q)
1. Utilizzando una chiave a brugola da 13 mm allentare il bul-
lone applicato lateralmente sul perno della sella (Fig. Q).
1
In alcuni modelli è necessario fissare con un controdado la
vite utilizzando una chiave a brugola da 6 mm.
2. Regolare l'inclinazione e la distanza della sella dal manu-
brio.
3. Serrare nuovamente a fondo il dado
lore predefinito della coppia di serraggio (vedere il capitolo
"Valori predefiniti della coppia di serraggio").
TUBO REGGISELLA BREVETTATO (FIG. R E S)
1. Allentare la vite a testa esagonale inferiore
con una chiave a brugola da 5 e 6 mm.
2. Regolare l'inclinazione della sella.
3. Serrare nuovamente a fondo la vite a testa esagonale
(Fig. R e S) in base al valore predefinito della coppia di ser-
raggio (confrontare il capitolo "Valori predefiniti della coppia
di serraggio").
TUBO REGGISELLA A MOLLE
Il tubo reggisella a molle assorbe i contraccolpi e le irregola-
rità della carreggiata o del sottofondo riducendole al mini-
mo. In questo modo si riducono adeguatamente le sollecita-
zioni sulla colonna vertebrale e sui dischi intervertebrali dei
conducenti.
È possibile personalizzare la forza delle molle.
REGOLAZIONE DELLE SOSPENSIONI
È possibile regolare le sospensioni dalla vite inferiore del
tubo reggisella utilizzando una chiave a brugola da 6 e 8
mm (Fig. U).
Sospensioni più rigide
Sospensioni più comode
IT 22
(Fig. Q) in base al va-
1
(Fig. R e S)
1
Rotazione in senso orario (+)
Rotazione in senso antiorario (-)
Q
R
1
S
1
U
1
1
1
