Anschlusstechnik

8021912/11JN/2018-10-25 | SICK
Irrtümer und Änderungen vorbehalten
Spiegeldrehachse
1
Scanebene
2

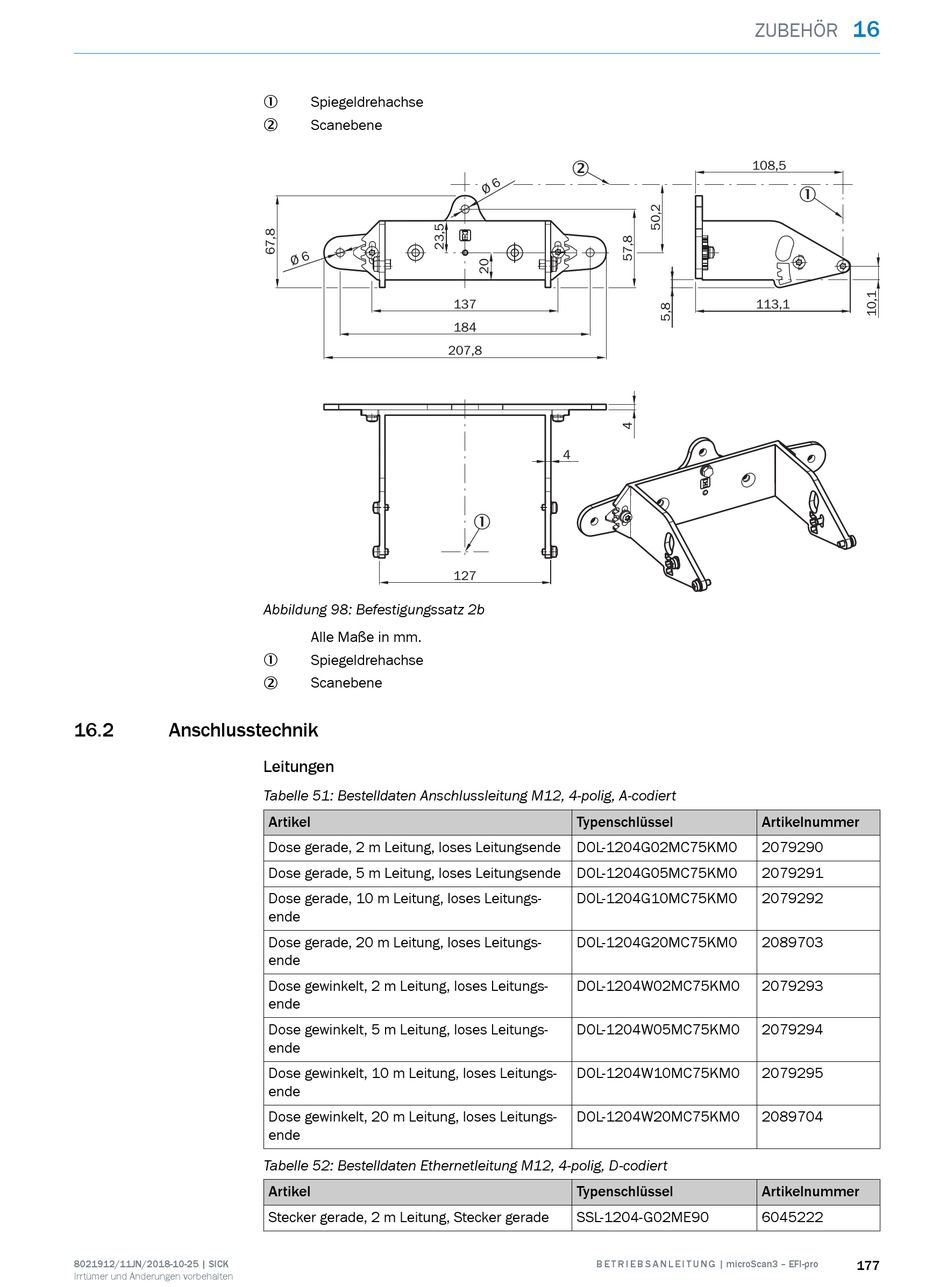

Abbildung 98: Befestigungssatz 2b
Alle Maße in mm.
Spiegeldrehachse
1
Scanebene
2
Leitungen
Tabelle 51: Bestelldaten Anschlussleitung M12, 4-polig, A-codiert
Artikel
Dose gerade, 2 m Leitung, loses Leitungsende DOL-1204G02MC75KM0
Dose gerade, 5 m Leitung, loses Leitungsende DOL-1204G05MC75KM0
Dose gerade, 10 m Leitung, loses Leitungs‐
ende
Dose gerade, 20 m Leitung, loses Leitungs‐
ende
Dose gewinkelt, 2 m Leitung, loses Leitungs‐
ende
Dose gewinkelt, 5 m Leitung, loses Leitungs‐
ende
Dose gewinkelt, 10 m Leitung, loses Leitungs‐
ende
Dose gewinkelt, 20 m Leitung, loses Leitungs‐
ende
Tabelle 52: Bestelldaten Ethernetleitung M12, 4-polig, D-codiert
Artikel
Stecker gerade, 2 m Leitung, Stecker gerade
2
137
184
207,8
4
1
127
Typenschlüssel
DOL-1204G10MC75KM0
DOL-1204G20MC75KM0
DOL-1204W02MC75KM0
DOL-1204W05MC75KM0
DOL-1204W10MC75KM0
DOL-1204W20MC75KM0
Typenschlüssel
SSL-1204-G02ME90
