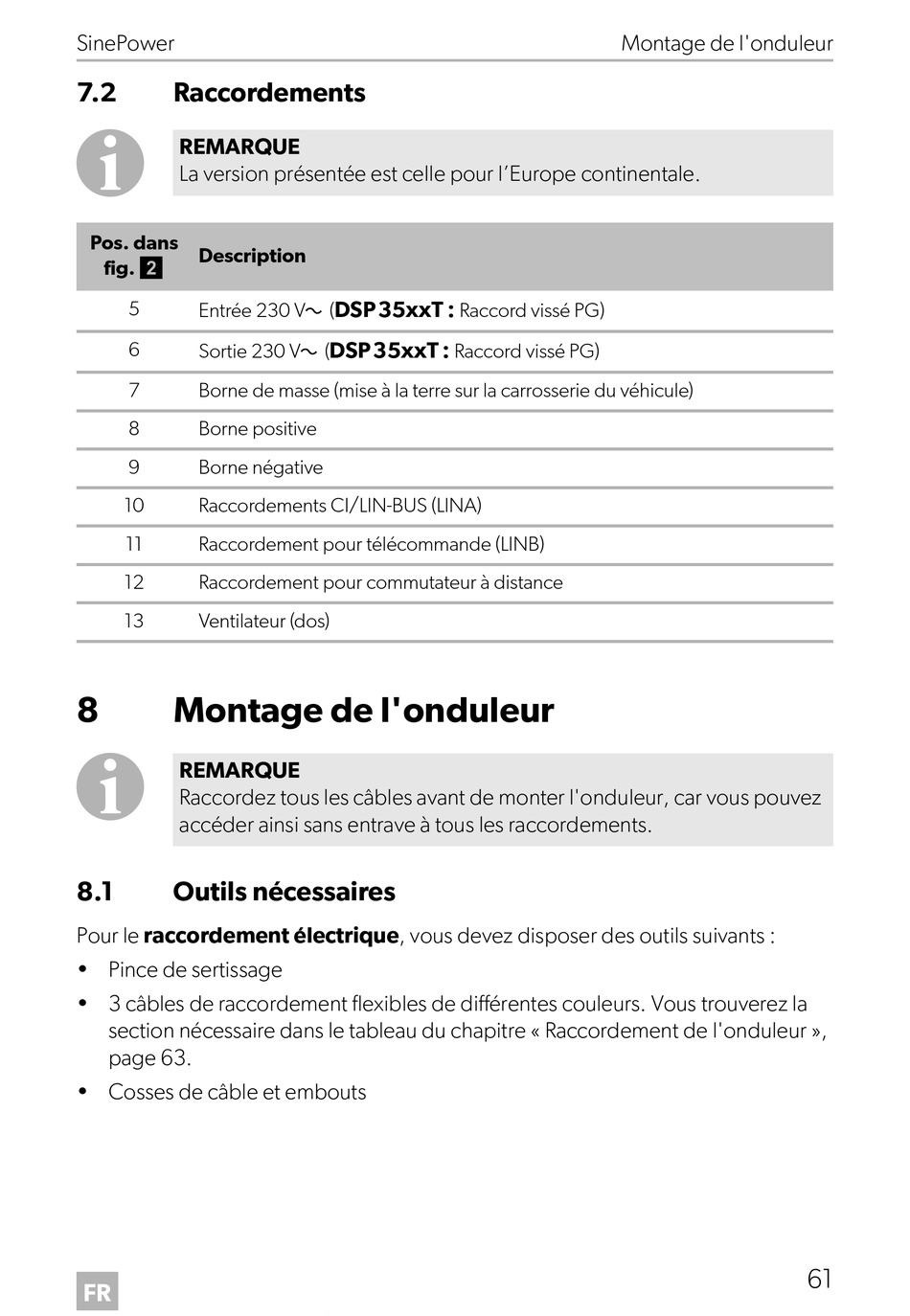

7.2 Raccordements
I
REMARQUE
La version présentée est celle pour l'Europe continentale.
Pos. dans
Description
fig. 2
5
Entrée 230 Vw (
6
Sortie 230 Vw (
7 Borne de masse (mise à la terre sur la carrosserie du véhicule)
8 Borne positive
9 Borne négative
10 Raccordements CI/LIN-BUS (LINA)
11 Raccordement pour télécommande (LINB)
12 Raccordement pour commutateur à distance
13 Ventilateur (dos)
8

Montage de l'onduleur

I
REMARQUE
Raccordez tous les câbles avant de monter l'onduleur, car vous pouvez
accéder ainsi sans entrave à tous les raccordements.
8.1 Outils nécessaires
Pour le raccordement électrique, vous devez disposer des outils suivants :
• Pince de sertissage
• 3 câbles de raccordement flexibles de différentes couleurs. Vous trouverez la
section nécessaire dans le tableau du chapitre « Raccordement de l'onduleur »,
page 63.
• Cosses de câble et embouts
FR
DSP35xxT :
Raccord vissé PG)
DSP35xxT :
Raccord vissé PG)
Montage de l'onduleur
61
