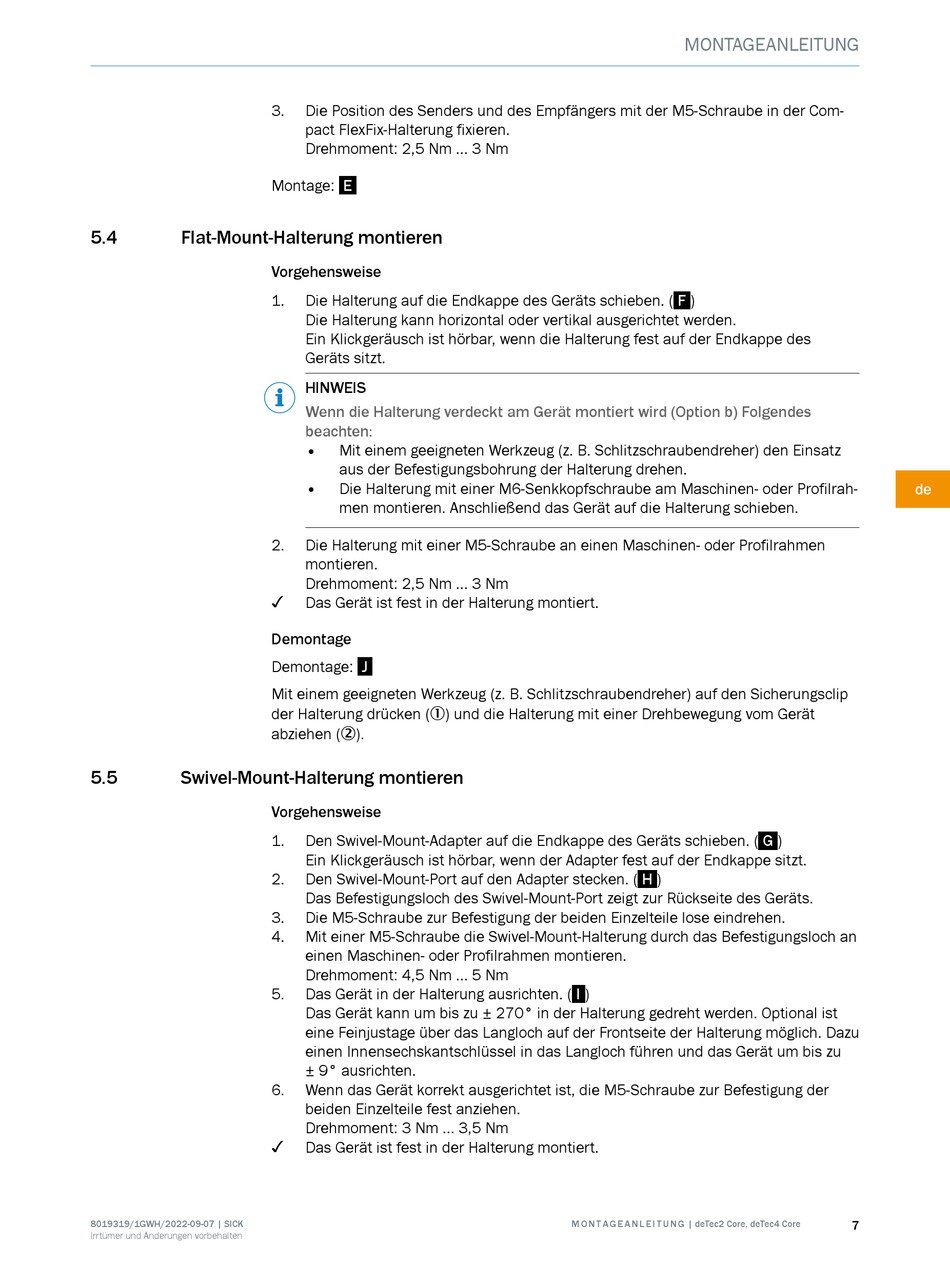

5.4

Flat-Mount-Halterung montieren

5.5

Swivel-Mount-Halterung montieren

8019319/1GWH/2022-09-07 | SICK
Irrtümer und Änderungen vorbehalten
3. Die Position des Senders und des Empfängers mit der M5-Schraube in der Com‐
pact FlexFix-Halterung fixieren.
Drehmoment: 2,5 Nm ... 3 Nm
Montage: E
Vorgehensweise
1. Die Halterung auf die Endkappe des Geräts schieben. (
Die Halterung kann horizontal oder vertikal ausgerichtet werden.
Ein Klickgeräusch ist hörbar, wenn die Halterung fest auf der Endkappe des
Geräts sitzt.
HINWEIS
Wenn die Halterung verdeckt am Gerät montiert wird (Option b) Folgendes
beachten:
• Mit einem geeigneten Werkzeug (z. B. Schlitzschraubendreher) den Einsatz
aus der Befestigungsbohrung der Halterung drehen.
• Die Halterung mit einer M6-Senkkopfschraube am Maschinen- oder Profilrah‐
men montieren. Anschließend das Gerät auf die Halterung schieben.
2. Die Halterung mit einer M5-Schraube an einen Maschinen- oder Profilrahmen
montieren.
Drehmoment: 2,5 Nm ... 3 Nm
✓
Das Gerät ist fest in der Halterung montiert.
Demontage
Demontage: J
Mit einem geeigneten Werkzeug (z. B. Schlitzschraubendreher) auf den Sicherungsclip
der Halterung drücken (1) und die Halterung mit einer Drehbewegung vom Gerät
abziehen (2).
Vorgehensweise
1. Den Swivel-Mount-Adapter auf die Endkappe des Geräts schieben. (
Ein Klickgeräusch ist hörbar, wenn der Adapter fest auf der Endkappe sitzt.
2. Den Swivel-Mount-Port auf den Adapter stecken. (
Das Befestigungsloch des Swivel-Mount-Port zeigt zur Rückseite des Geräts.
3. Die M5-Schraube zur Befestigung der beiden Einzelteile lose eindrehen.
4. Mit einer M5-Schraube die Swivel-Mount-Halterung durch das Befestigungsloch an
einen Maschinen- oder Profilrahmen montieren.
Drehmoment: 4,5 Nm ... 5 Nm
5. Das Gerät in der Halterung ausrichten. (
Das Gerät kann um bis zu ± 270° in der Halterung gedreht werden. Optional ist
eine Feinjustage über das Langloch auf der Frontseite der Halterung möglich. Dazu
einen Innensechskantschlüssel in das Langloch führen und das Gerät um bis zu
± 9° ausrichten.
6. Wenn das Gerät korrekt ausgerichtet ist, die M5-Schraube zur Befestigung der
beiden Einzelteile fest anziehen.
Drehmoment: 3 Nm ... 3,5 Nm
✓
Das Gerät ist fest in der Halterung montiert.
