7.4.3

Ausrichten mit der FlexFix-Halterung oder mit der Austauschhalterung

8014275/ZOH1/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten

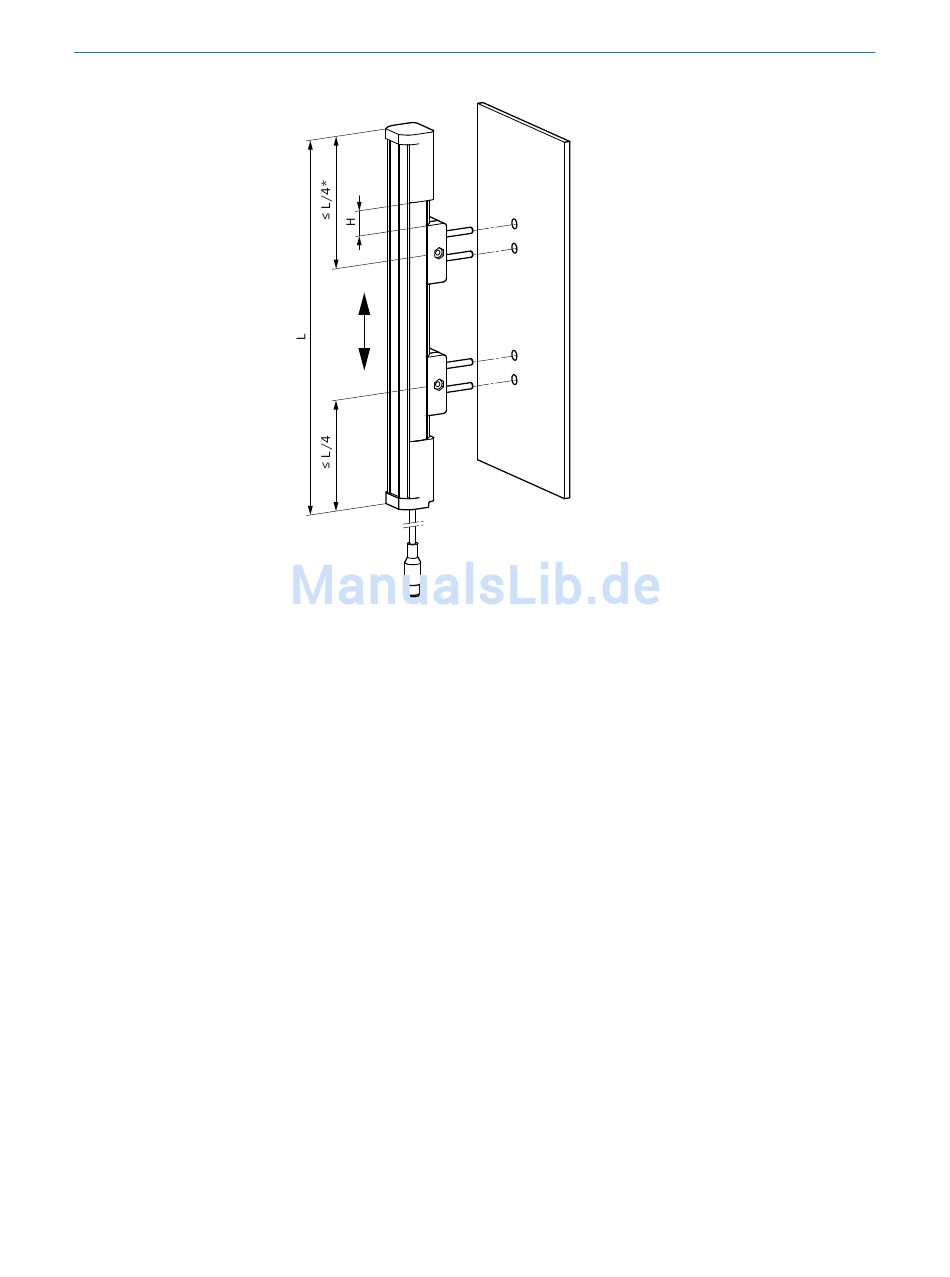

Abbildung 30: QuickFix-Halterung: vertikal verschieben
Voraussetzungen
• Sender und Empfänger sind mit einer FlexFix-Halterung oder mit einer Austausch‐
halterung montiert
Ausrichten mit der FlexFix-Halterung oder der Austauschhalterung
Mit der FlexFix-Halterung oder mit der Austauschhalterung haben Sie folgende Möglich‐
keiten, um Sender und Empfänger aufeinander auszurichten:
• Vertikal verschieben (H)
• Drehen (±15°)
*) Ausnahme bei Schutzfeldhöhe 300 mm
B E T R I E B S A N L E I T U N G | deTec2 Core
7
INBETRIEBNAHME
45
