5
MONTAGE

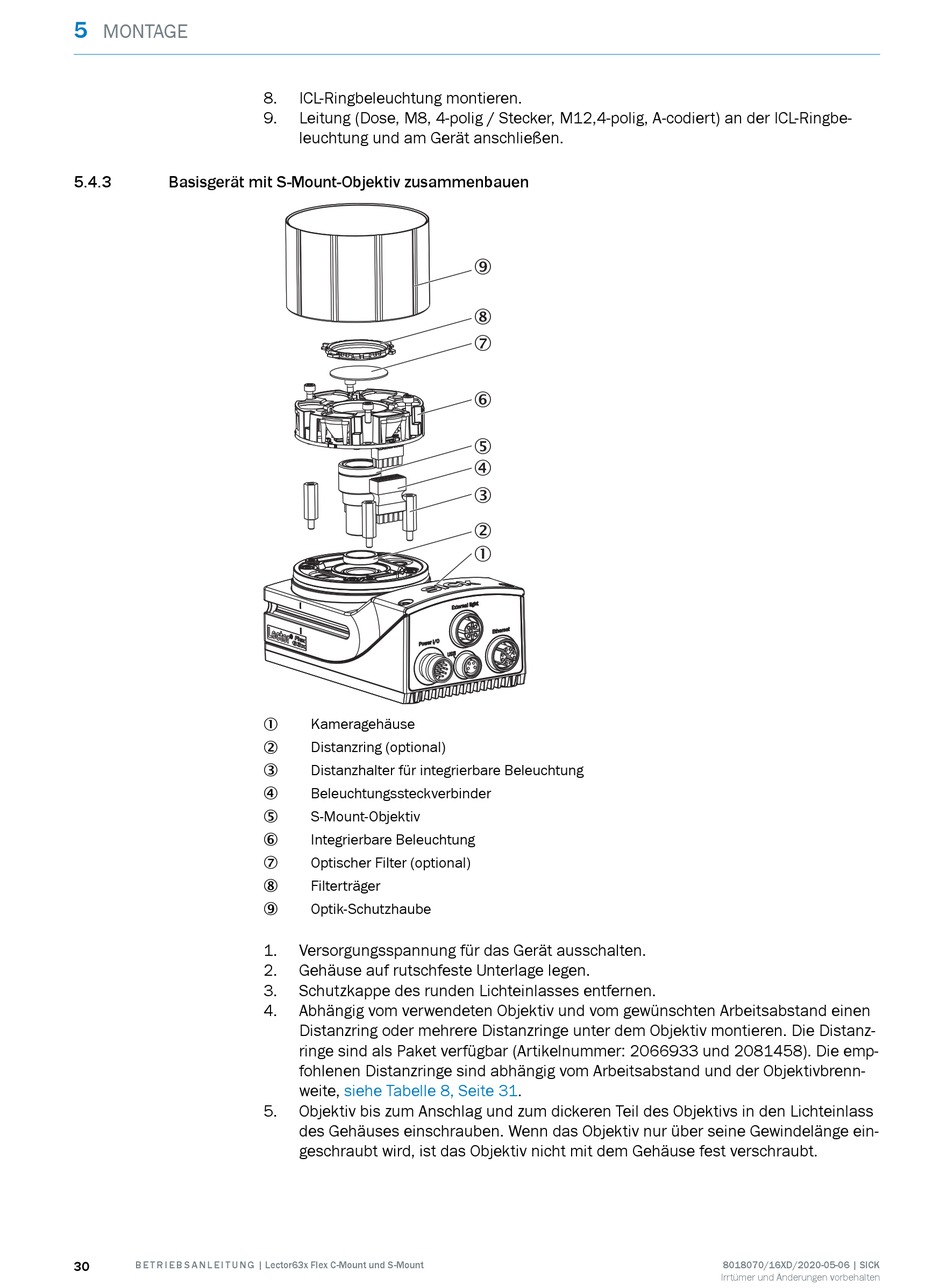

5.4.3 Basisgerät mit S-Mount-Objektiv zusammenbauen
30 B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
8. ICL-Ringbeleuchtung montieren.
9. Leitung (Dose, M8, 4-polig / Stecker, M12,4-polig, A-codiert) an der ICL-Ringbe‐
leuchtung und am Gerät anschließen.
Kameragehäuse
1
Distanzring (optional)
2
Distanzhalter für integrierbare Beleuchtung
3
Beleuchtungssteckverbinder
4
S-Mount-Objektiv
5
Integrierbare Beleuchtung
6
Optischer Filter (optional)
7
Filterträger
8
Optik-Schutzhaube
9
1. Versorgungsspannung für das Gerät ausschalten.
2. Gehäuse auf rutschfeste Unterlage legen.
3. Schutzkappe des runden Lichteinlasses entfernen.
4. Abhängig vom verwendeten Objektiv und vom gewünschten Arbeitsabstand einen
Distanzring oder mehrere Distanzringe unter dem Objektiv montieren. Die Distanz‐
ringe sind als Paket verfügbar (Artikelnummer: 2066933 und 2081458). Die emp‐
fohlenen Distanzringe sind abhängig vom Arbeitsabstand und der Objektivbrenn‐
weite, siehe Tabelle 8, Seite
5. Objektiv bis zum Anschlag und zum dickeren Teil des Objektivs in den Lichteinlass
des Gehäuses einschrauben. Wenn das Objektiv nur über seine Gewindelänge ein‐
geschraubt wird, ist das Objektiv nicht mit dem Gehäuse fest verschraubt.
9
8
7
6
5
4
3
2
1
31.
