INSTALLAZIONE COMPONENTI ELETTRICI PER VETTURE CON IMPIANTO ELETTRICO NON PREDISPOSTO PER A.C.
INSTALLATION COMPOSANTS ELECTRIQUES POUR LES VOITURES AVEC FAISCEAU ÉLECTRIQUE NON PRÉDISPOSÉ POUR A.C.
INSTALLATION OF ELECTRICAL COMPONENTS FOR VEHICLES WITH ELECTRICAL SYSTEM NOT ARRANGED FOR A.C.
INSTALLATION DER ELEKTRISCHEN TEILE BEI FAHRZEUGEN MIT NICHT FÜR KLIMAANLAGE VORGESEHENER ELEKTRISCER ANLAGE
INSTALACION COMPONENTES ELECTRICOS PARA COCHES CON INSTALACIÓN ELÉCTRICA PREDISPUESTAS POR A.C.
F G M
B
L
A
E N
I
C
D

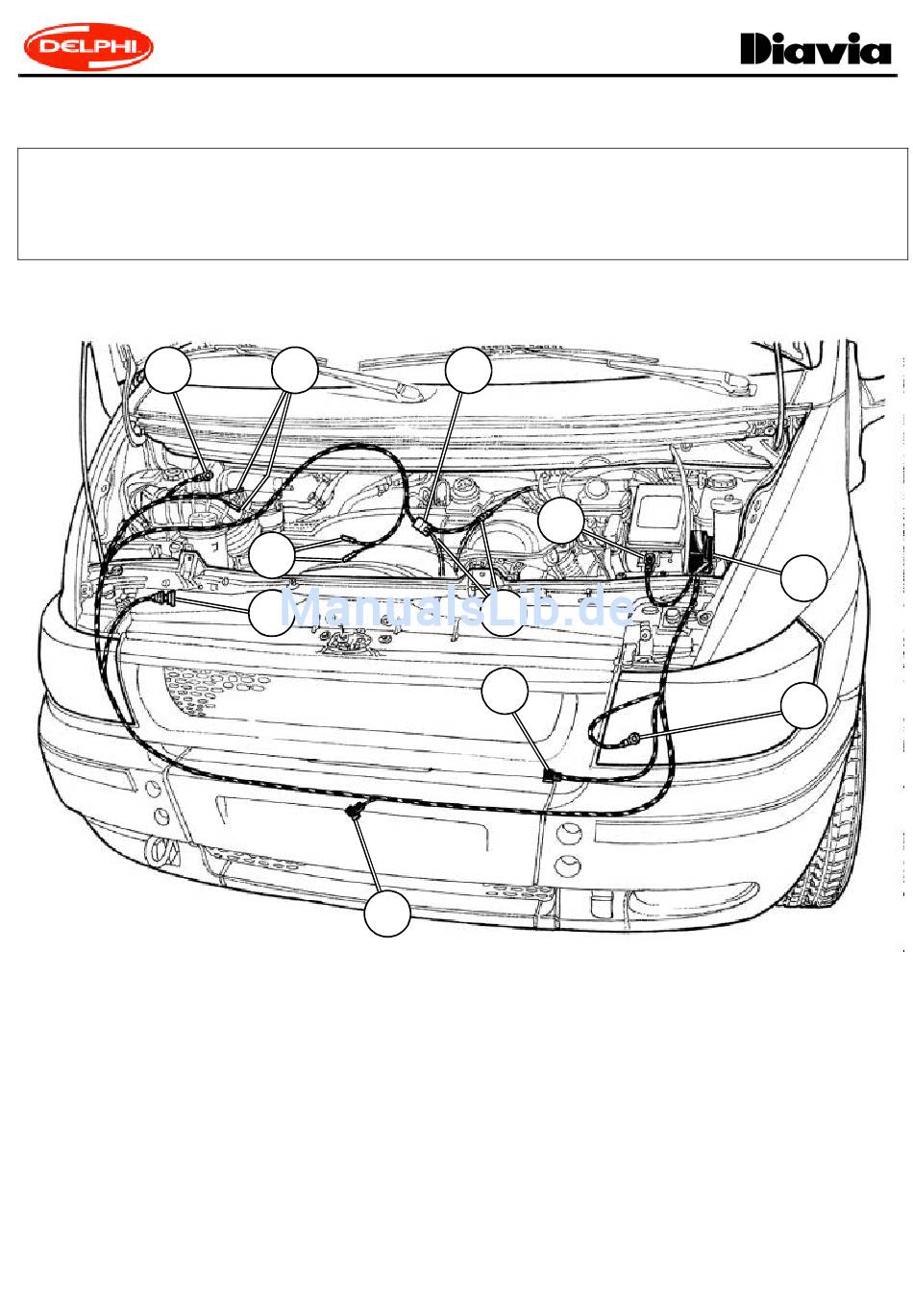

FIG.15E
(I)
Rappresentazione schematica riassuntiva del posizionamento cavi impianto elettrico fornito, con indicazione dei relativi collegamenti
da effettuare (confrontare con figure seguenti e con schema elettrico allegato):
A) Gruppo relè-fusibili; B) Collegamento al morsetto di derivazione polo positivo batteria (terminale al occhiello); C) Collegamento al
punto di massa originale (terminale ad occhiello); D) Collegamento all'elettroventola (connettore PACKARD a 2 vie); E) Collegamento
al pressostato (connettore a 4 vie); F) Collegamento a massa (terminale ad occhiello); G) Collegamento alla valvola solenoide (con-
nettori a 1 via); I) Collegamento all'elettropuleggia del compressore (connettore PACKARD a 1 via); L) Collegamento al termostato
(connettori ad 1 via); M) Collegamento intermedio (connettore a 3 vie); N) Collegamento ai cavi del gruppo climatizzatore (terminali
a 1 via e giunzione RAYCHEM).
