FIG.9.1D
(E)
Operación válido para coches con instalación eléctrica no predispuestas por A.C.
Cortar la vaina de protección del tubo gas del grupo climatizador, en la zona de la figura. Bloquear la sonda "St" del termostato "66"
al tubo de gas mediante resorte "69". Revestir el tubo de gas y la parte terminal de la sonda "St", en la zona del resorte, mediante
masilla anticondensación "70". Conectar los cables de la instalación eléctrica mandos "91A", precedentemente introducidos en el
habitáculo (véase fig.8D), al termostato "66" (véase pos.14 del esquema eléctrico adjunto). Conectar el cable "ANARANJADO" de
la instalación eléctrica "91A" al cable "VERDE-ANARANJADO", conectado al conector "Co", mediante junta RAYCHEM "92" (véase
pos.53 del esquema eléctrico adjunto). Extraer los cables "VERDE-BLANCO" y "VERDE-NEGRO", conectados al conector "Co", eli-
minar el terminal existente y conectarlos a la instalación eléctrica "91A" mediante terminales abastecidos "93" (véase pos.12-52
del esquema eléctrico adjunto).
62
71
71

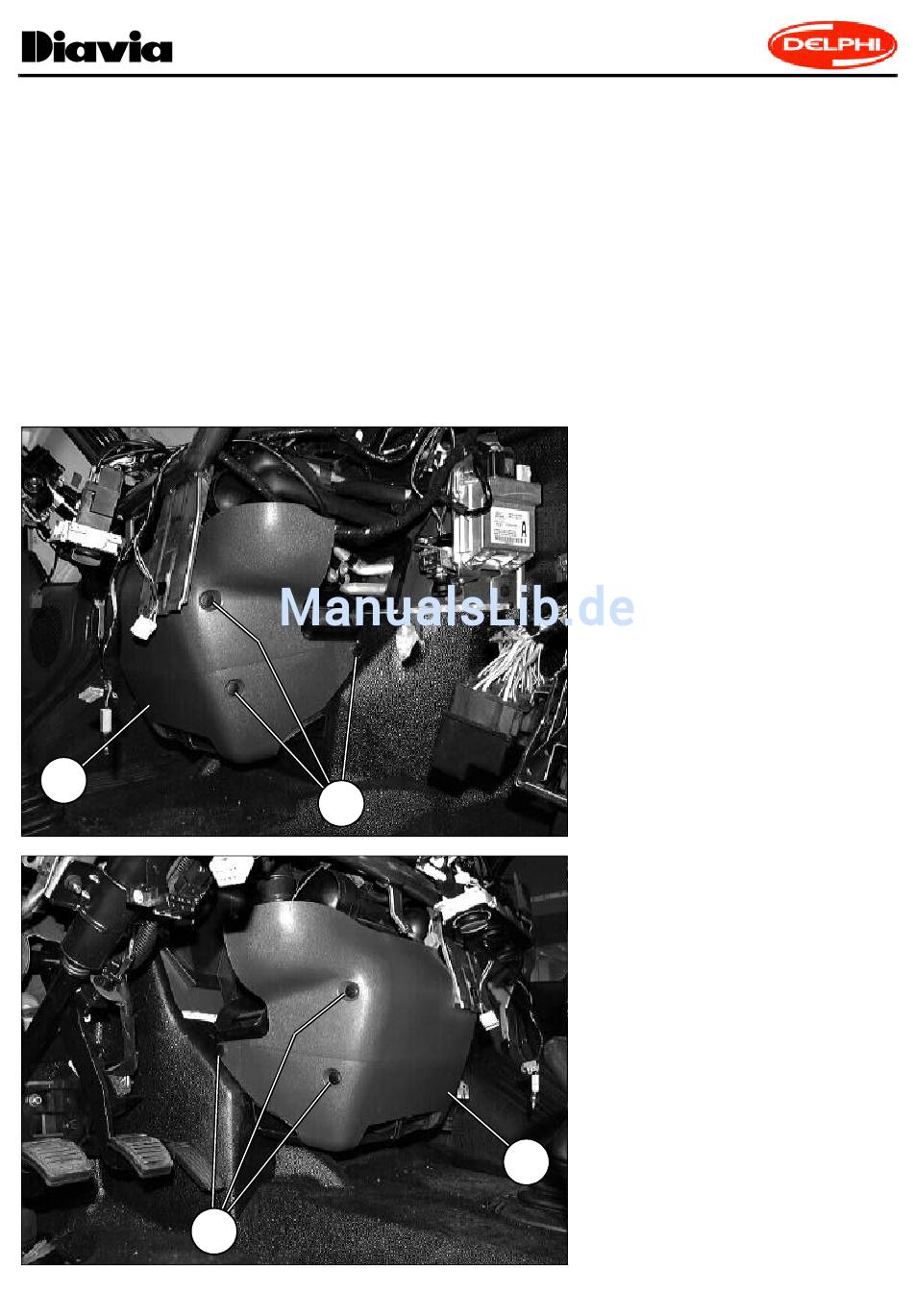

FIG.10D
(I)
Montare la protezione climatizzatore "62", fis-
sandola mediante tappi ad espansione "71".
(F)
Poser la protection climatiseur "62", et la fixer à
l'aide des bouchons d'expansion "71".
(GB)
Install the climate control unit protection "62"
and secure it using the expansion plugs "71".
(D)
Abdeckung des Heiz-Klimagerätes "62" ein-
bauen und mit Ausdehnstòpseln "71" befestigen
(E)
Montar la protección climatizador "62", fijándola
mediante tapas a expansión "71".
62
35
