1
ORIGINALI
ORIGINALS
a
a
6
5
14
7
16
15
(E)
Representación esquematica recopilativa del anclaje compresor, con indicaciones de la relativa tornilleria de ajuste. La sequencia de
los componentes está descrita por la documentación fotográfica que sigue.
BULLONERIA DA UTILIZZARE / BOULONNERIE A UTILISER / NUTS AND BOLTS TO BE USED
Pos.
9 Vite speciale TCE / Vis spéciale à tête cylindrique / Special hexagonal head screw / Spezial-Sechskant Zylinderschraube
Tornillo especial cabeza cilíndrica con hexágono M10x40
11 Vite TCE / Vis à tête cylindrique / Allen head screw / Sechskant-Zylinderschraube / Tornillo cabeza cilindrica con hexágono
M8x35
12 Rondella piana / Rondelle plate / Plain washer / Flache U-Scheibe / Arandela llana φ8
13 Vite TCE / Vis à tête cylindrique / Allen head screw / Sechskant-Zylinderschraube / Tornillo cabeza cilindrica con hexágono
M10x35
14 Rondella piana / Rondelle plate / Plain washer / Flache U-Scheibe / Arandela llana φ10
15 Vite TE / Vis à tête à six pans / Hexagonal head screw / Sechskantschraube / Tornillo cabeza hexagonal M12x1,25x30
Rondella conica / Rondelle conique / Conical washer/ Kegelscheibe / Arandela cónica φ12
16
1.1
ORIGINALE
ORIGINAL
2
a
11
12
12
11
12
11
4
9
9
ZU BENUTZENDER SCHRAUBENSATZ / TORNILLERIA A UTILIZAR
Descrizione / Dèscription / Description / Beschreibung / Descripciòn
14-13
14-13
3
11

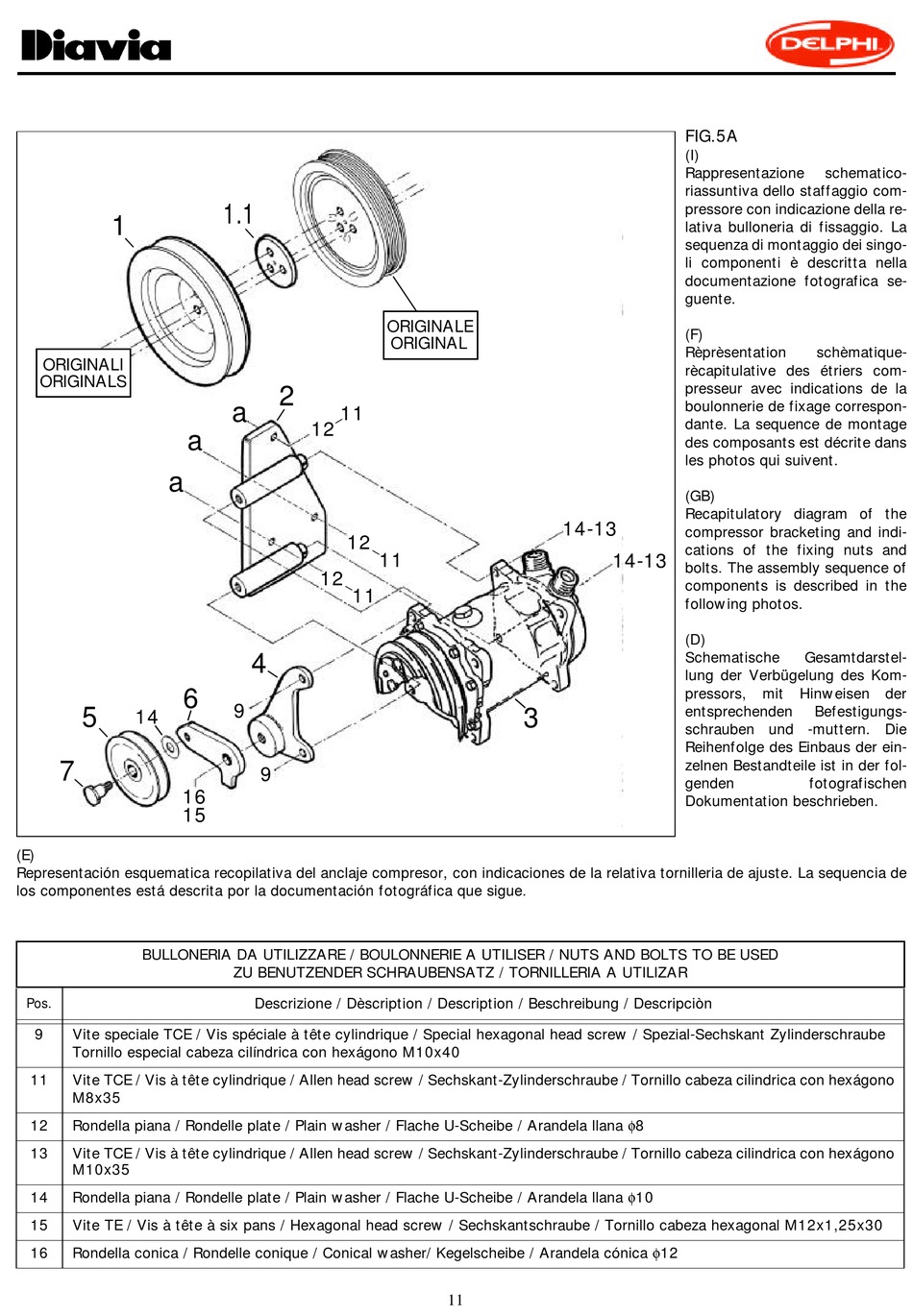

FIG.5A
(I)
Rappresentazione schematico-
riassuntiva dello staffaggio com-
pressore con indicazione della re-
lativa bulloneria di fissaggio. La
sequenza di montaggio dei singo-
li componenti è descritta nella
documentazione fotografica se-
guente.
(F)
Rèprèsentation schèmatique-
rècapitulative des étriers com-
presseur avec indications de la
boulonnerie de fixage correspon-
dante. La sequence de montage
des composants est décrite dans
les photos qui suivent.
(GB)
Recapitulatory diagram of the
compressor bracketing and indi-
cations of the fixing nuts and
bolts. The assembly sequence of
components is described in the
following photos.
(D)
Schematische Gesamtdarstel-
lung der Verbügelung des Kom-
pressors, mit Hinweisen
entsprechenden Befestigungs-
schrauben und -muttern. Die
Reihenfolge des Einbaus der ein-
zelnen Bestandteile ist in der fol-
genden fotografischen
Dokumentation beschrieben.
der
