FIG.2D
(D)
IM FAHRZEIGINNENRAUM:
AIR-BAG (A) ausbauen
Steuerrad (B) ausbauen.
Untere und obere Gehäusehälfte der Lenkradsäule (C-D) au-
sbauen.
Das Bedienungssystem der Winker und der Lichter (E-F) au-
sbauen.
Rahmen der Instrumententafel (G) ausbauen
Instrumententafel (H) ausbauen
Halterung der seitlichen linken Luftdüsen-Lichtschalterhalte-
reinheit (I) ausbauen.
Rahmen der Bedienungseinheit Heizung-Autoradio und Sitz der
frontalen Luftdüsen (L) ausbauen.
Befestigungsschrauben vom Armaturenbrett der Heizungsbe-
dienung (M) herausnehmen)
Oberen rechten Handschuhkasten (N) ausbauen.
Getränkeabstelllage (O) ausbauen.
Armaturenbrett (P) ausbauen.
Querträger der Armaturenbretthalterung ausbauen.
Heizgerätgruppe (R) ausbauen und entfernen.
Den an der Heizungsgruppe (S) angeschlossenen mittleren Luf-
tverteilungsschacht ausbauen und entfernen.
(D)

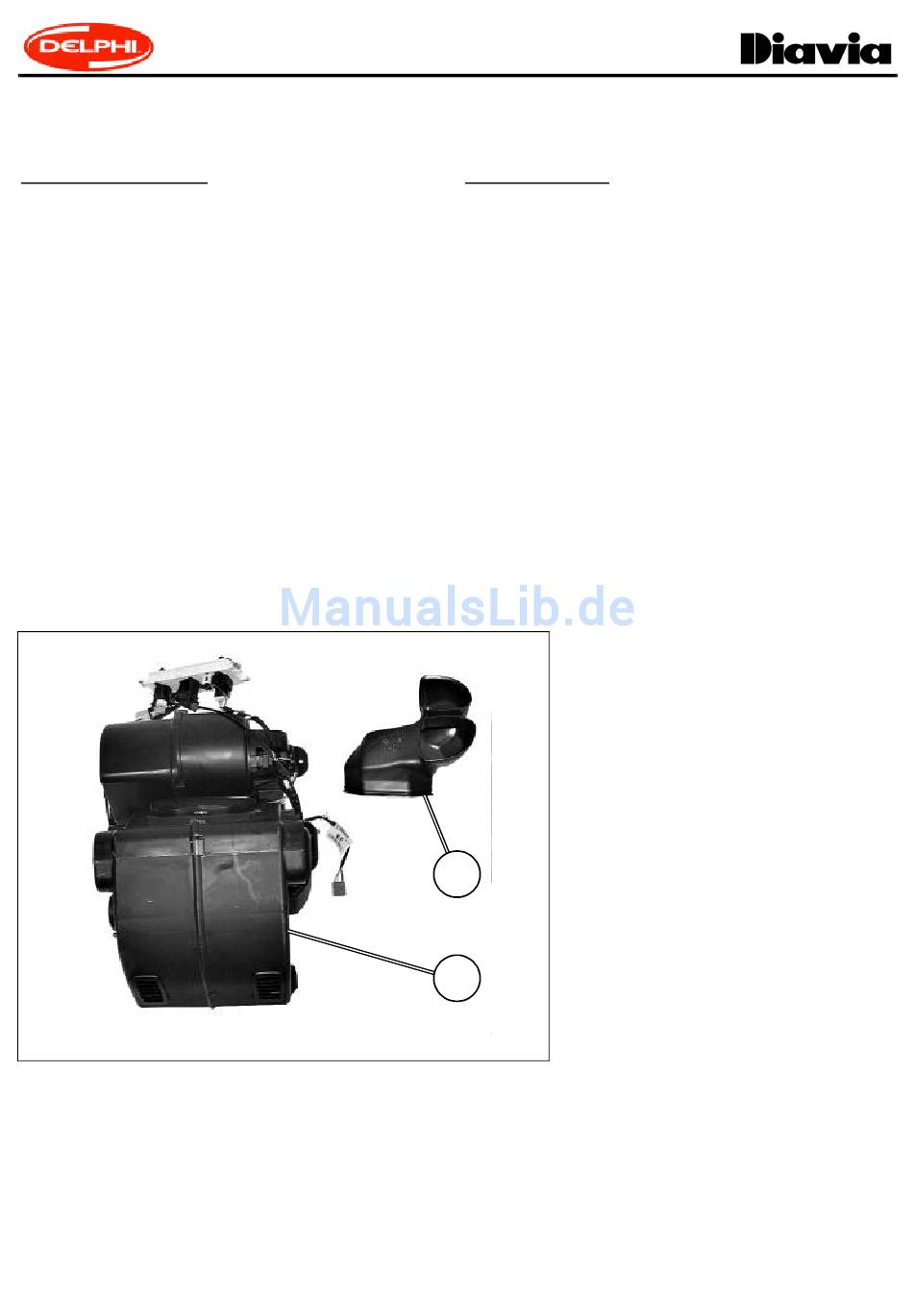

Ansicht der auszubauenden und auszuscheidenden Original-Teile:
R) Heizungsgerät S) Luftzufuhrschacht an der zentralen Luftdüse.
(E)
Vista de los particulares originales a desmontar y eliminar:
R) Grupo calefacción;
S) Conducto de envío aire a las rejillas centrales.
(E)
EN EL HABITACULO:
Desmontar AIR-BAG (A).
Desmontar volante (B)
Desmontar semicascos inferior y superior de copertura dirección
hidráulica (C-D)
Desmontar los sistemas de palancas de mando indicadores de di-
rección luces (E-F)
Desmontar el marco del cuadro instrumentación (G).
Desmontar el cuadro de instrumentación (H).
Desmontar el grupo de soporte rejilla lateral izquierda-interruptor
luces (l).
Desmontar el marco del grupo mandos calefacción autoradio sede
rejillas aire frontal. (L)
Quitar los tornillos de ajuste al cruscoto del grupo mandos cale-
facción (M).
Desmontar espacio guantera superior derecho (N).
Desmontar espacio porta bebidas (O).
Desmontar el tablero (P).
Desmontar la barra transversal de soporte tablero.
Desmontar y eliminar el grupo calefacción (R).
Desmontar y eliminar el conducto de distribución aire central, co-
nectado al grupo calefacción (S).
FIG.2.1D
(I)
Vista particolari originali da smontare ed eliminare:
R) Gruppo riscaldamento;
S) Condotto mandata aria alla griglietta centrale.
(F)
Vue détaillée des pièces d'origine à déposer et élimi-
ner:
R) Groupe chauffage ;
S) Conduit d'envoi d'air à la petite grille centrale.
S
(GB)
View of the original parts to be removed and discar-
ded:
R
R) Heating unit;
S) air duct leading to the central vent.
