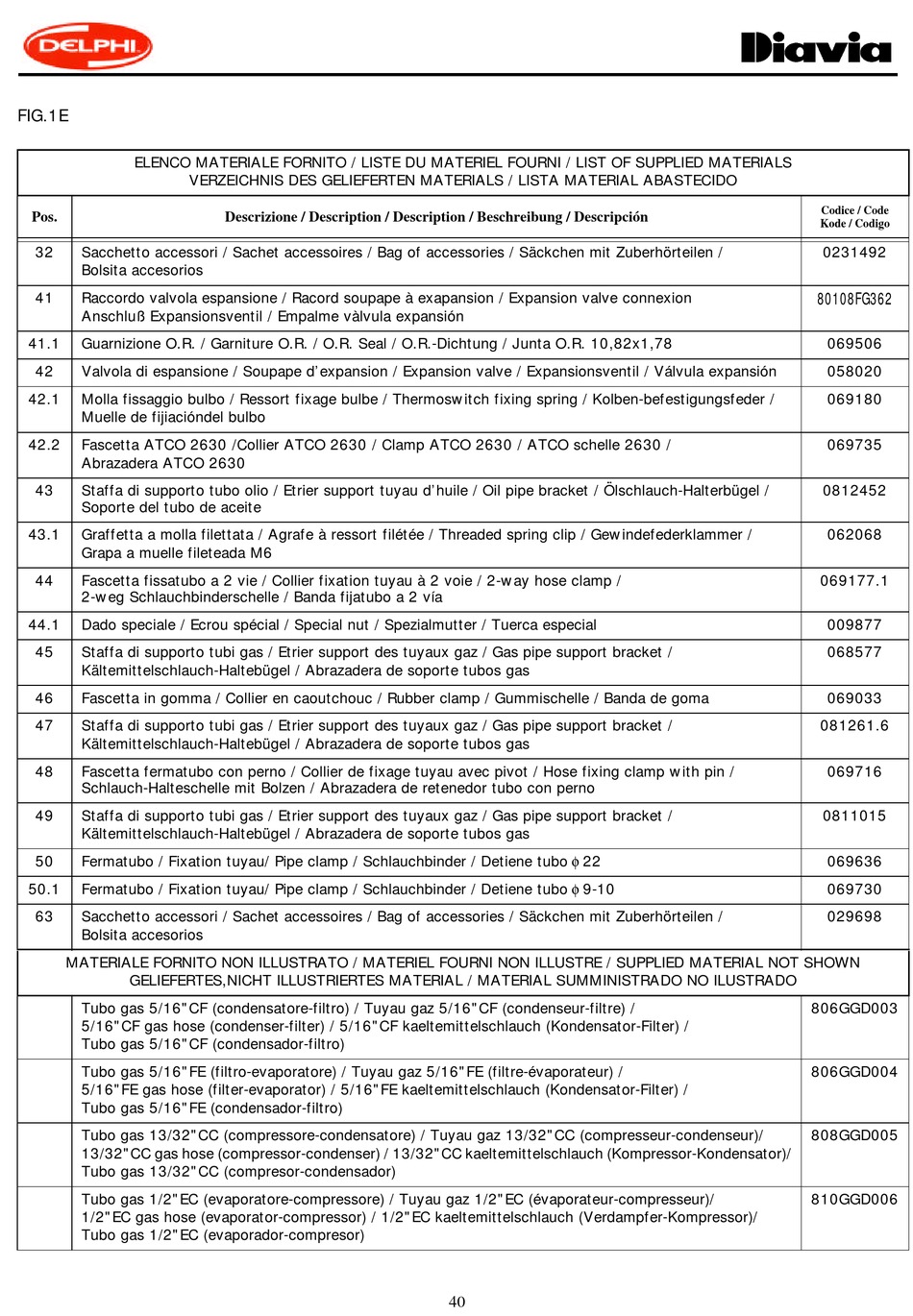

FIG.1E
ELENCO MATERIALE FORNITO / LISTE DU MATERIEL FOURNI / LIST OF SUPPLIED MATERIALS
VERZEICHNIS DES GELIEFERTEN MATERIALS / LISTA MATERIAL ABASTECIDO
Pos.
32 Sacchetto accessori / Sachet accessoires / Bag of accessories / Säckchen mit Zuberhörteilen /
Bolsita accesorios
41 Raccordo valvola espansione / Racord soupape à exapansion / Expansion valve connexion
Anschluß Expansionsventil / Empalme vàlvula expansión
41.1 Guarnizione O.R. / Garniture O.R. / O.R. Seal / O.R.-Dichtung / Junta O.R. 10,82x1,78
42 Valvola di espansione / Soupape d'expansion / Expansion valve / Expansionsventil / Válvula expansión
42.1 Molla fissaggio bulbo / Ressort fixage bulbe / Thermoswitch fixing spring / Kolben-befestigungsfeder /
Muelle de fijiacióndel bulbo
42.2 Fascetta ATCO 2630 /Collier ATCO 2630 / Clamp ATCO 2630 / ATCO schelle 2630 /
Abrazadera ATCO 2630
43 Staffa di supporto tubo olio / Etrier support tuyau d'huile / Oil pipe bracket / Ölschlauch-Halterbügel /
Soporte del tubo de aceite
43.1 Graffetta a molla filettata / Agrafe à ressort filétée / Threaded spring clip / Gewindefederklammer /
Grapa a muelle fileteada M6
44 Fascetta fissatubo a 2 vie / Collier fixation tuyau à 2 voie / 2-way hose clamp /
2-weg Schlauchbinderschelle / Banda fijatubo a 2 vía
44.1 Dado speciale / Ecrou spécial / Special nut / Spezialmutter / Tuerca especial
45 Staffa di supporto tubi gas / Etrier support des tuyaux gaz / Gas pipe support bracket /
Kältemittelschlauch-Haltebügel / Abrazadera de soporte tubos gas
46 Fascetta in gomma / Collier en caoutchouc / Rubber clamp / Gummischelle / Banda de goma
47 Staffa di supporto tubi gas / Etrier support des tuyaux gaz / Gas pipe support bracket /
Kältemittelschlauch-Haltebügel / Abrazadera de soporte tubos gas
48 Fascetta fermatubo con perno / Collier de fixage tuyau avec pivot / Hose fixing clamp with pin /
Schlauch-Halteschelle mit Bolzen / Abrazadera de retenedor tubo con perno
49 Staffa di supporto tubi gas / Etrier support des tuyaux gaz / Gas pipe support bracket /
Kältemittelschlauch-Haltebügel / Abrazadera de soporte tubos gas
50 Fermatubo / Fixation tuyau/ Pipe clamp / Schlauchbinder / Detiene tubo φ 22
50.1 Fermatubo / Fixation tuyau/ Pipe clamp / Schlauchbinder / Detiene tubo φ 9-10
63 Sacchetto accessori / Sachet accessoires / Bag of accessories / Säckchen mit Zuberhörteilen /
Bolsita accesorios
MATERIALE FORNITO NON ILLUSTRATO / MATERIEL FOURNI NON ILLUSTRE / SUPPLIED MATERIAL NOT SHOWN
GELIEFERTES,NICHT ILLUSTRIERTES MATERIAL / MATERIAL SUMMINISTRADO NO ILUSTRADO
Tubo gas 5/16"CF (condensatore-filtro) / Tuyau gaz 5/16"CF (condenseur-filtre) /
5/16"CF gas hose (condenser-filter) / 5/16"CF kaeltemittelschlauch (Kondensator-Filter) /
Tubo gas 5/16"CF (condensador-filtro)
Tubo gas 5/16"FE (filtro-evaporatore) / Tuyau gaz 5/16"FE (filtre-évaporateur) /
5/16"FE gas hose (filter-evaporator) / 5/16"FE kaeltemittelschlauch (Kondensator-Filter) /
Tubo gas 5/16"FE (condensador-filtro)
Tubo gas 13/32"CC (compressore-condensatore) / Tuyau gaz 13/32"CC (compresseur-condenseur)/
13/32"CC gas hose (compressor-condenser) / 13/32"CC kaeltemittelschlauch (Kompressor-Kondensator)/
Tubo gas 13/32"CC (compresor-condensador)
Tubo gas 1/2"EC (evaporatore-compressore) / Tuyau gaz 1/2"EC (évaporateur-compresseur)/
1/2"EC gas hose (evaporator-compressor) / 1/2"EC kaeltemittelschlauch (Verdampfer-Kompressor)/
Tubo gas 1/2"EC (evaporador-compresor)
Descrizione / Description / Description / Beschreibung / Descripción
40
Codice / Code
Kode / Codigo
0231492
80108FG362
069506
058020
069180
069735
0812452
062068
069177.1
009877
068577
069033
081261.6
069716
0811015
069636
069730
029698
806GGD003
806GGD004
808GGD005
810GGD006
