MONTAGGIO COMPONENTI A.C. NELL'ABITACOLO (parte evaporante-comandi)
POSE DES COMPOSANTS A.C. DANS L'HABITACLE (évaporateur-commandes)
A.C. COMPONENTS ASSEMBLY IN THE PASSENGER COMPARTMENT (evaporator-controls)
EINBAU DER KLIMAANLAGEN-BESTANDTEILE IM WAGENINNEREN (Seite der Verdampfersteuerung)
MONTAJE COMPONENTES A.C. EN EL HABITACULO (parte evaporador-mandos)
MATERIALE FORNITO / MATERIEL FOURNI / SUPPLIED MATERIAL / GELIEFERTES MATERIAL / MATERIAL ABASTECIDO
61
62
ELENCO MATERIALE FORNITO / LISTE DU MATERIEL FOURNI / LIST OF SUPPLIED MATERIALS
VERZEICHNIS DES GELIEFERTEN MATERIALS / LISTA MATERIAL ABASTECIDO
Pos.
61 Gruppo climatizzatore / Groupe climatiseur / Climate control unit / Heizklimagerät / Grupo climatizador
62 Protezione climatizzatore / Protection climatiseur / Air conditioner protection / Heiz-Klimagerätabdeckung
/ Protección climatizador
63 Sacchetto accessori / Sachet accessoires / Bag of accessories / Säckchen mit Zuberhörteilen /
Bolsita accesorio
64 Tubo scarico condensa / Tuyau d'écoulement des condensations / Condensate drain pipe /
Kondenserwasserablußschlauch / Tubo descarga condensación
65 Fascetta in gomma / Collier en caoutchouc / Rubber clamp / Gummischelle / Banda de goma
66 Termostato / Thermostat / Thermostat / Thermostat / Termostato
67 Staffa supporto termostato / Etrier supportthermostat / Thermostat support bracket /
Thermostat-Haltebügel / Abrazadera soporte termostato
68 Pomello / Bouton / Knob / Drehkopf / Pomo
69 Molletta / Rouet / Clip / Klammer / Muelle
70 Mastice anticondensa / Mastic anti-condensation / Condensation-proofing material /
Kondenserwasserdichtemasse / Masilla anticondensación
71 Tappo ad espansione / Bouchon d'expansion / Expansion plug / Ausdehnstöpsel / Tapa de expansión
70
63
Descrizione / Description / Description / Beschreibung / Descripción
71
65
67
69
66
68
64
21

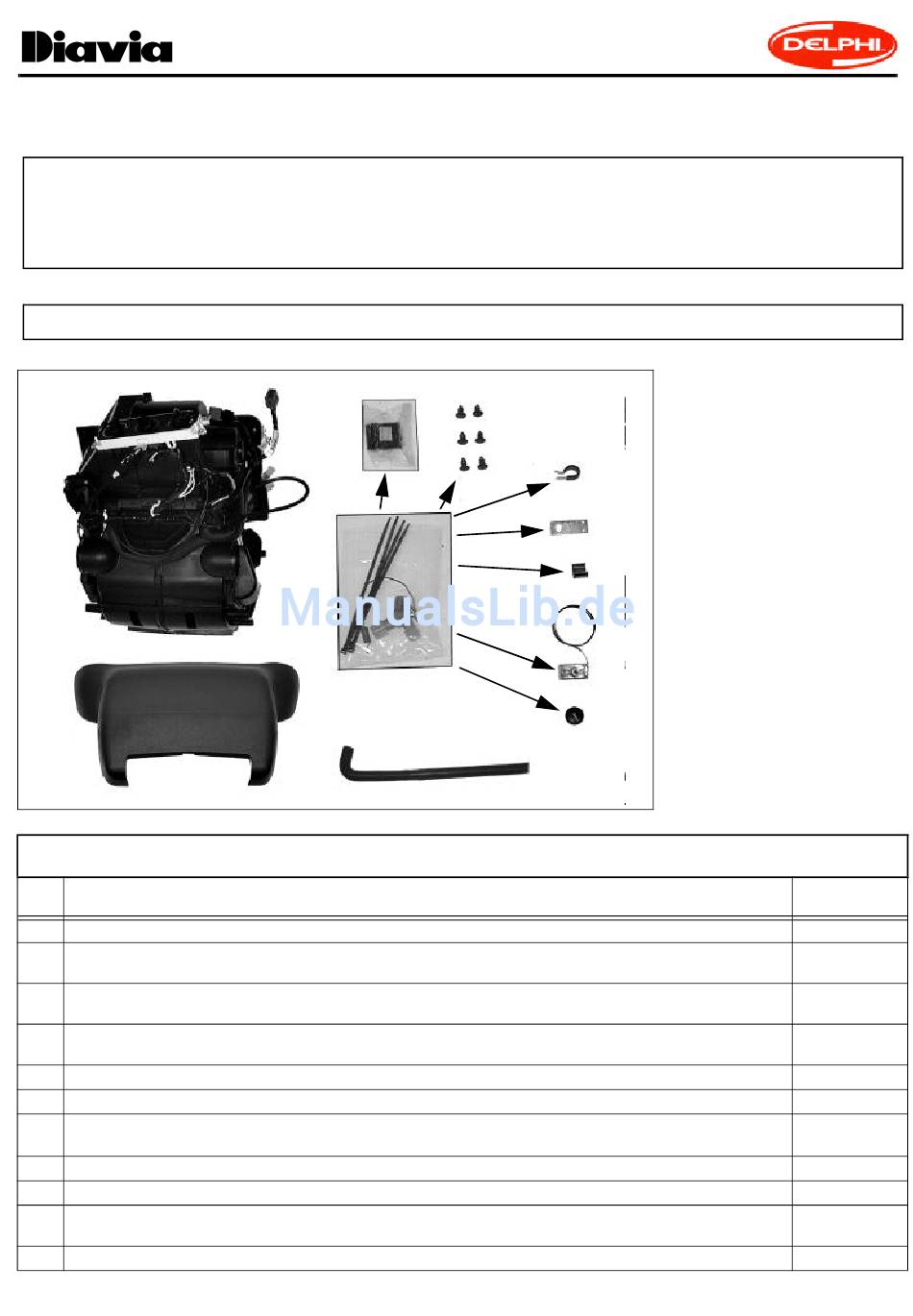

FIG.1D
(I)
Vista componenti montaggio evapo-
ratore.
(F)
Vue des composant nécessaire au
montage de l'évaporateur.
(GB)
View of the evaporator assembly
components.
(D)
Ansicht der Einbauteile des Verdam-
pfers.
(E)
Vista de los componentes para el
montaje del evaporador.
Codice / Code
Kode / Codigo
053077
0311087
029698
0691077
069032
068011/1
068048
068003
069180
039055
069083
