Elektrische Installation
5
Kabelführung und Kabelschirmung
5.7.2 Prinzipielle Montagemöglichkeiten
5.7.3 Installation mit separat zugeführtem Ethernet-Kabel
Hinweise zur Kabelführung und Kabelschirmung – Empfohlene Kabelführung
52
Betriebsanleitung – MOVIMOT

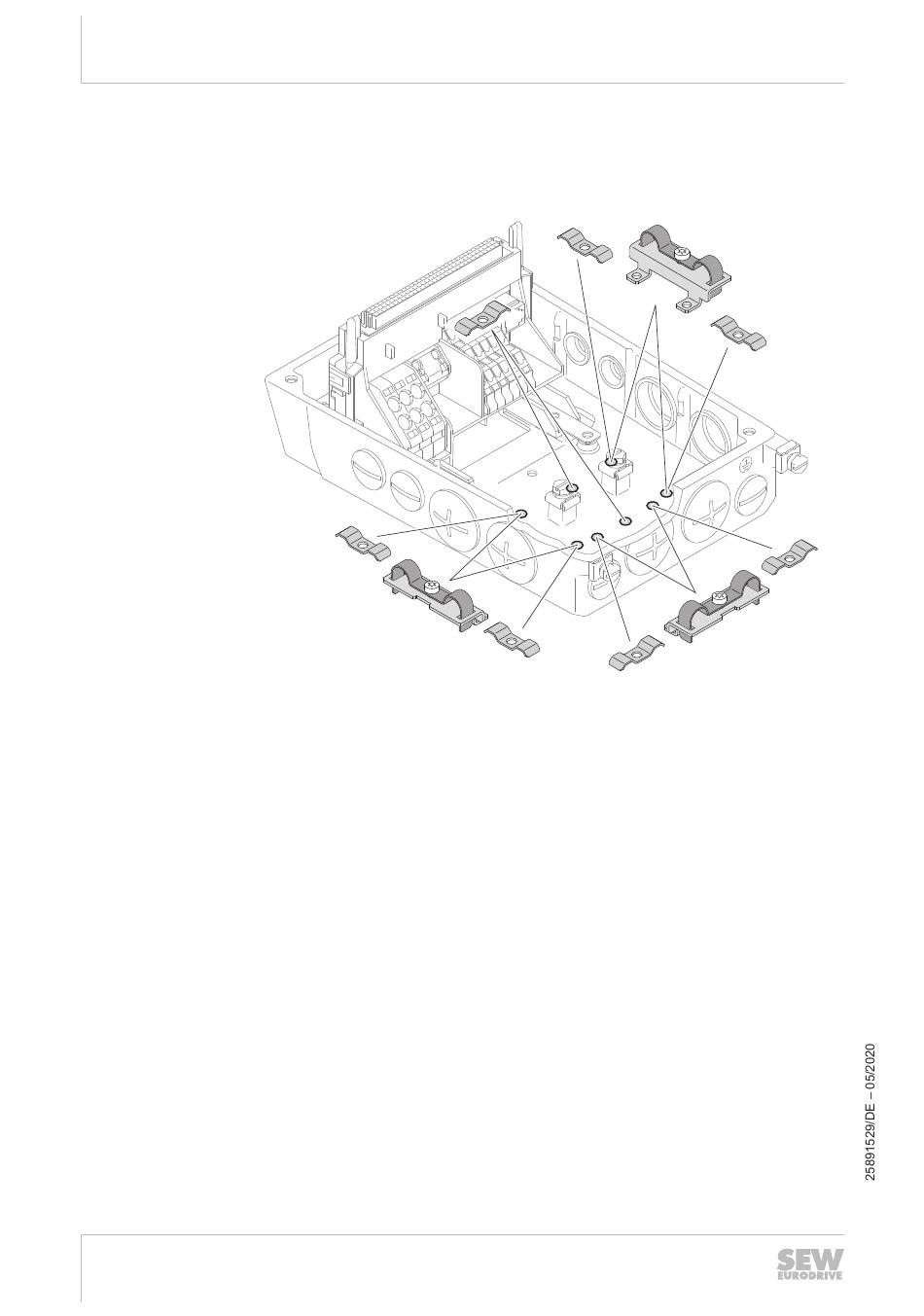

Das folgende Bild zeigt die prinzipiellen Montagemöglichkeiten. Die folgenden Kapitel
zeigen gängige Beispiele zur Verwendung sowie wichtige Hinweise zur Kabelauswahl
und Kabelführung.
Beachten Sie bei der Kabelführung und Kabelschirmung folgende Hinweise:
• Kabelauswahl
– Beachten Sie bei der Kabelauswahl die im Kapitel "Technische Daten und
Maßblätter empfohlenen Anschlusskabel" in der Betriebsanleitung.
– Für Netzanschlusskabel können Sie ungeschirmte Anschlusskabel verwenden.
• Kabelschirmung
– Verbinden Sie die Kabelschirme von Leitungen über die im Beipack mitgeliefer-
ten Schirmfedern mit dem Metallgehäuse des Geräts. Legen Sie dazu den
Schirm im Bereich der Schirmauflagefläche frei.
– Alternativ können für Leitungen optional erhältliche EMV-Kabelverschraubun-
gen zur Schirmauflage verwendet werden, siehe Kapitel "Kabelverschraubun-
gen".
• Externer Bremswiderstand
– Beachten zusätzlich die Hinweise im Kapitel "Klemmenbelegung".
• Beachten Sie bei der Kabelführung die zulässigen Biegeradien der verwendeten
Kabel.
®
advanced
25205817355
