11.8.4

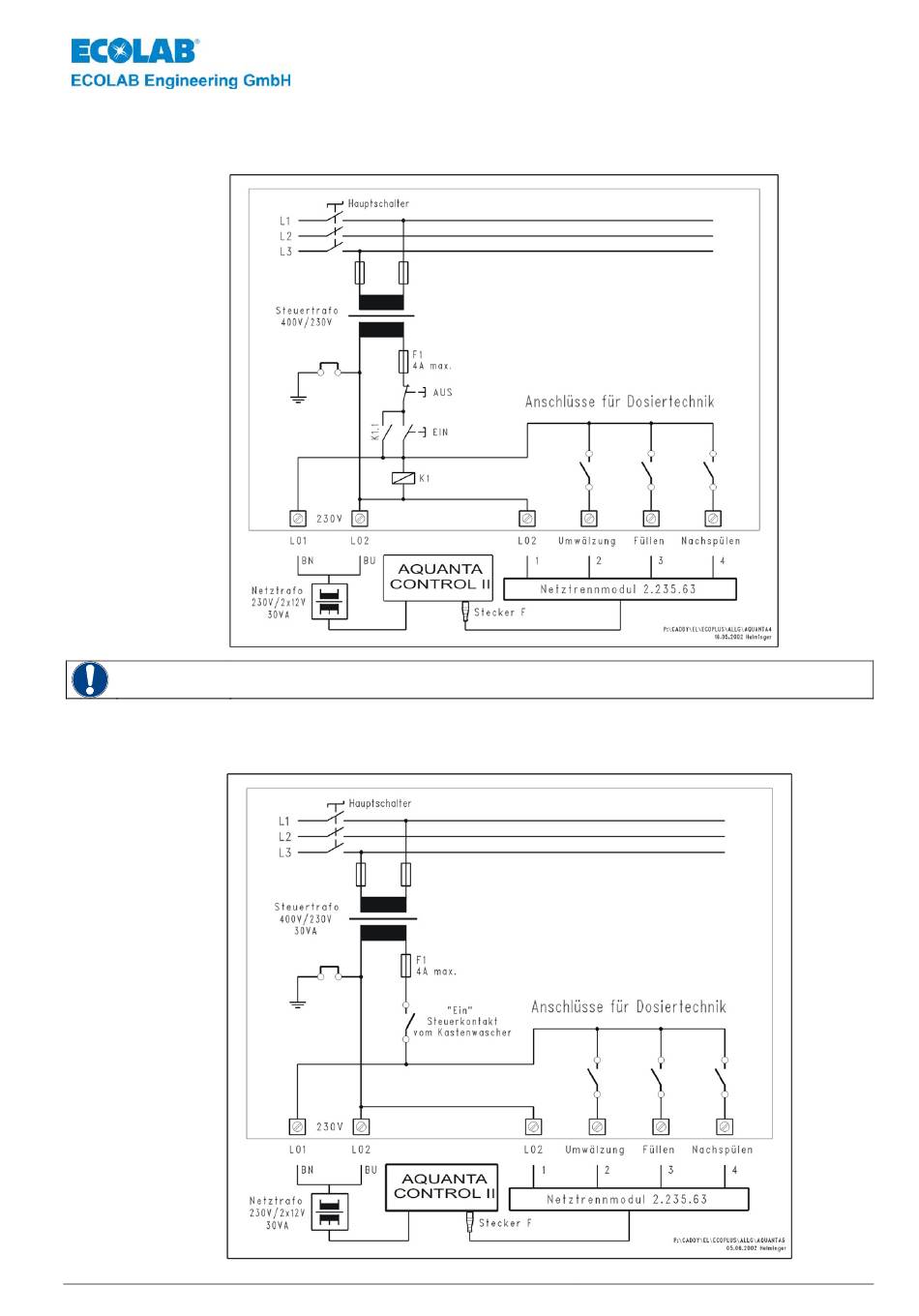

Anschluss-Schema bei Verwendung der Maschinen-Steuerspannung zum
Dosiergeräteanschluss
Abb. 11.7
Die zusätzliche Belastung der Steuerspannung durch die Dosiertechnik (30 VA) muss vom
ACHTUNG
Maschinen-Hersteller ausdrücklich erlaubt sein.
11.8.5
Anschluss-Schema bei Versorgungsspannung 3 x 400V ohne N, falls keine der
vorgenannten Anschlussmöglichkeiten zur Verfügung steht
Abb. 11.8
417101386_AquantaControl_II.doc
- 43 -
Rev. 4-02/10
