11.8.2
Anschluss eines Kistenzählers
In der folgenden Tabelle ist die Anschlussbelegung für verschiedenartige Kistenzähler
angegeben:
Ultraschallsensor Typ QS18UPAEQ8
Klemme (Farbe)
Anstelle eines Ultraschall-Sensors kann auch ein mechanischer Schalter oder ein PNP-
Ausgang von einer externen Steuerung angeschlossen werden.
Hierbei müssen zur korrekten Erkennung der Kisten auch die Impuls- und -
unterbrechungszeiten eingehalten werden (wie unter Pkt. 7.8 beschreiben).
Mit Anschluss eines PNP-Ausgang von einer externen Steuerung kann die ext.
HINWEIS
Versorungsspannung zwischen 12VDC und 24VDC betragen.
Anschlussbelegung:
Zur Potentialtrennung muss der Einhängeschalter S1 auf der Zusatzplatine ausgehängt
werden!
11.8.3

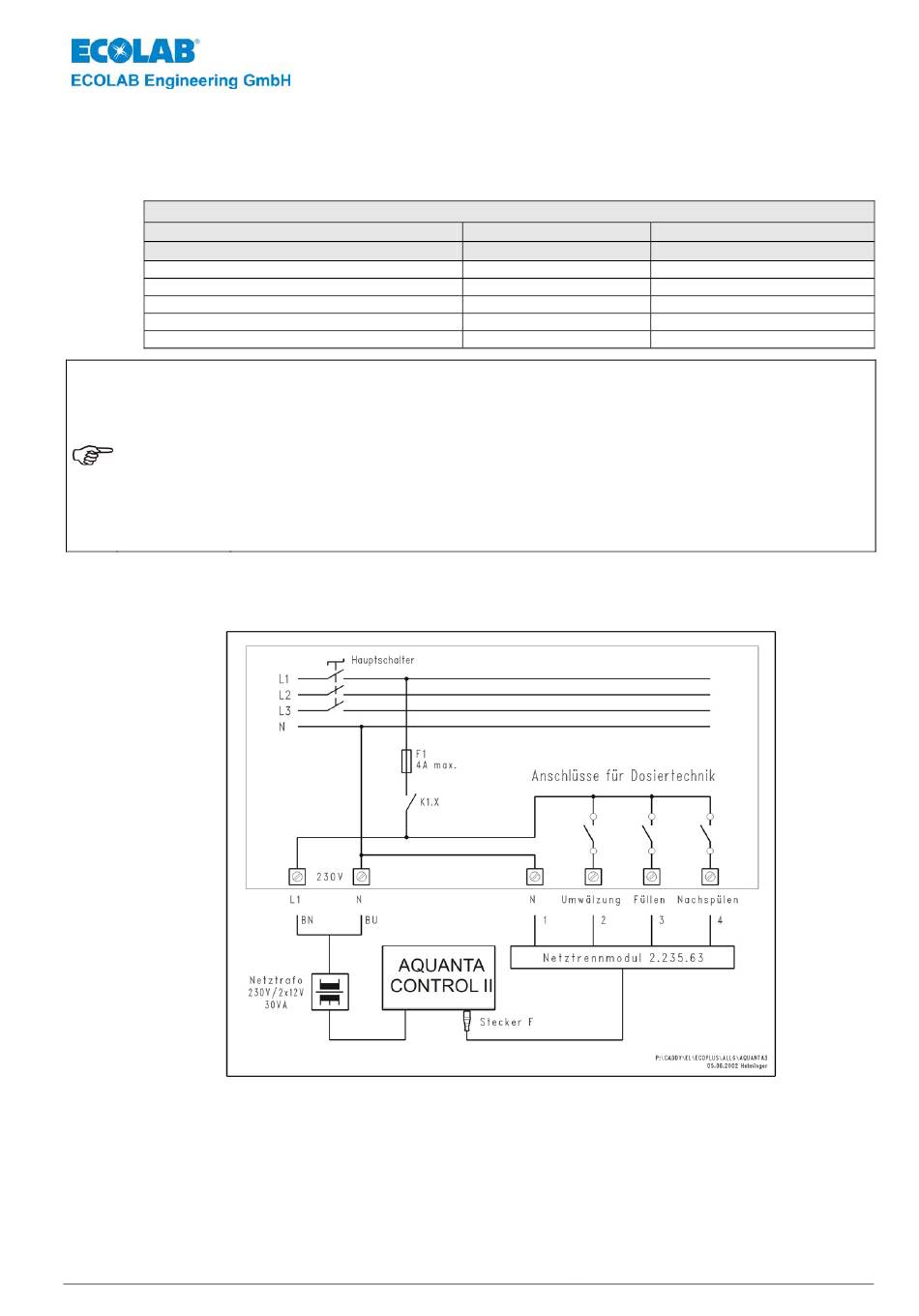

Anschluss-Schema bei Verwendung eines separaten Dosiergeräteanschlusses
Abb. 11.6
417101386_AquantaControl_II.doc
Anschlussbelegung für Kistenzähler
26 BN
27 BK
31 WH
33 BU
S1 = ON
Signal:
ext. GND:
mechanischer Schalter
Klemme
26 (+12V)
27 (Eingang)
------------
------------
S1 = ON
Klemme 27
Klemme 33
- 42 -
PNP-Ausgang von SPS
Klemme
------------
27 (Eingang)
------------
33 (ext. GND)
S1 = OFF
Rev. 4-02/10
