11.5
Wandmontage
Entsprechend der örtlichen Wandbeschaffenheiten müssen passende
ACHTUNG
Befestigungselemente verwendet werden.
Die Wandmontage ist gem. Abb. 11.1 wie folgt durchzuführen:
1. Die vier Deckelschrauben (Pos. 3) entfernen und den Deckel (Pos. 2) abnehmen.
2. Die Bohrlöcher an der vorgesehenen Stelle anzeichnen (Montageplatte als
Bohrschablone verwenden). Löcher bohren und Dübel setzen.
3. Die Montageplatte (Pos. 7) und das Gehäuse (Pos. 1) an der Wand befestigen.
4. Den Gehäusedeckel nach Abschluss der elektrischen Anschlussarbeiten wieder aufsetzen
und dichtend festschrauben.
11.6
Installation der LF-Messzelle
Bei der Wahl der Mess- und Dosierstelle im Waschtank sind die Strömungsverhältnisse in
der Spülflotte zu berücksichtigen. Die Messstelle muss in Strömungsrichtung gesehen
immer hinter der Dosierstelle und vor der Ansaugung der Umwälzpumpe liegen. Bei der
HINWEIS
Plazierung der Messzelle in der Tankwand sollte die Bohrung der Messzelle in einem
Winkel von ca. 45 Grad zum Tankboden stehen, um Ablagerungen und Luftblasen in der
Messzellenbohrung zu vermeiden.
Um die einwandfreie Funktion zu gewährleisten, müssen folgende Einbauvorschriften für die
Messzelle eingehalten werden:
Abstand von den Tank-Ecken:
Abstand von den Heizelementen: größtmöglich
Der Einbau und der Anschluss der LF-Messzelle sind wie folgt vorzunehmen:
1. An der vorgesehenen Stelle in die Tankwand ein Loch (Ø 10 mm) bohren und mit Hilfe
eines Rekordlochers (Ø 23 mm) ausstanzen.
2. Die LF-Messzelle gem. Abb. 11.4, in die Tankwand einbauen.

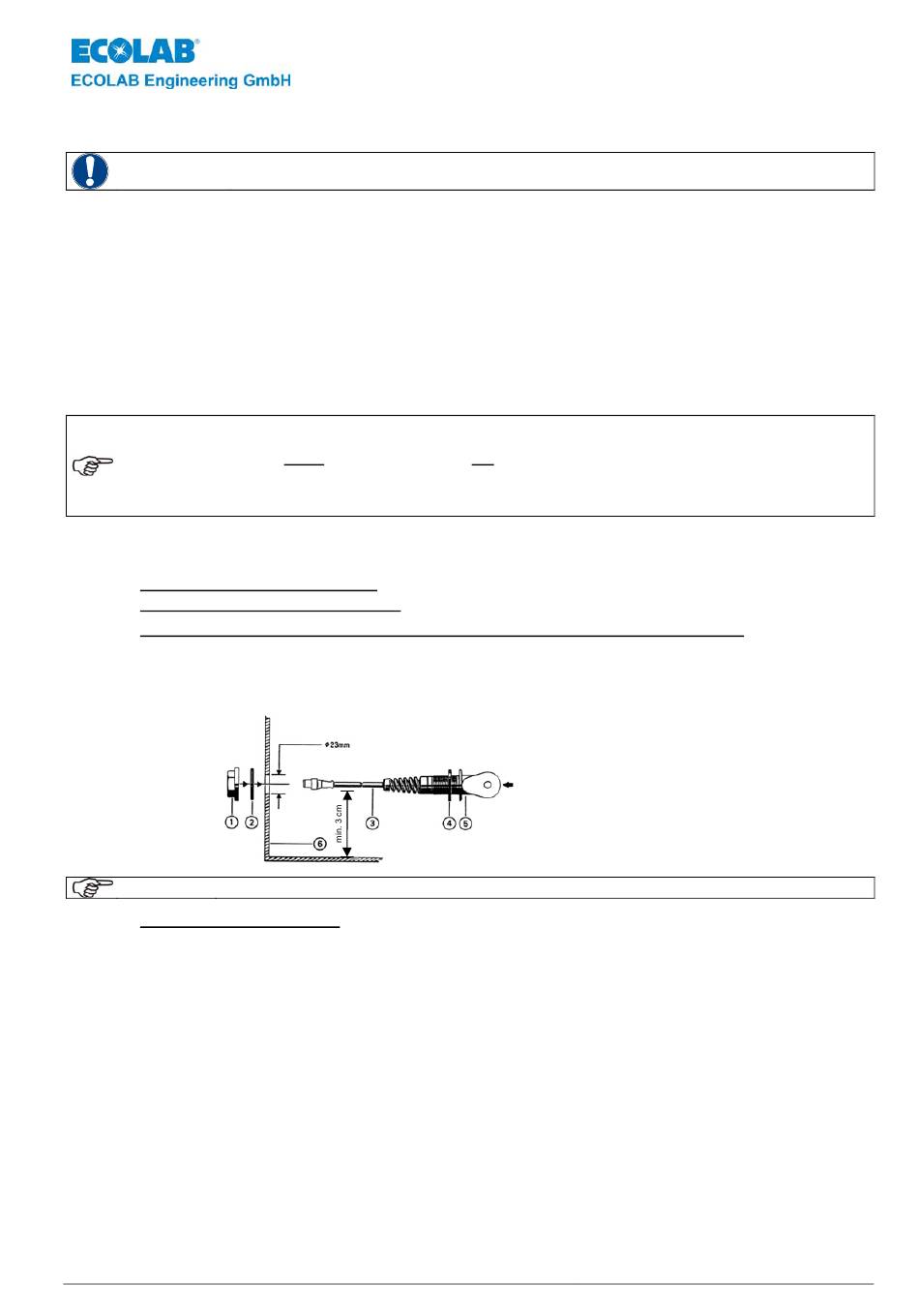

Abb. 11.4
HINWEIS
Die Bohrung der Messzelle soll in einem Winkel von ca. 45° zum Tankboden stehen.
Anschluss der Messzelle:
Die Anschlussleitung mit Rundstecker an Eingang Pos.
417101386_AquantaControl_II.doc
mindestens 50 mm
1. In die Tankwand (Pos. 6) ein Loch
(ø 10 mm) bohren und mit Hilfe eines
Rekordlochers auf ø 23 mm ausstanzen.
2. Die Überwurfmutter (Pos. 1) lösen und
gemeinsam mit dem O-Ring (Pos. 2) von
der Anschlussleitung (Pos. 3) abziehen.
3. Die Messzelle (Pos. 1) gemäß Abbildung in
die Tankwand einbauen.
14
- 40 -
(siehe Abb. 11.2) anschließen.
Rev. 4-02/10
