5.
Installation
5.1

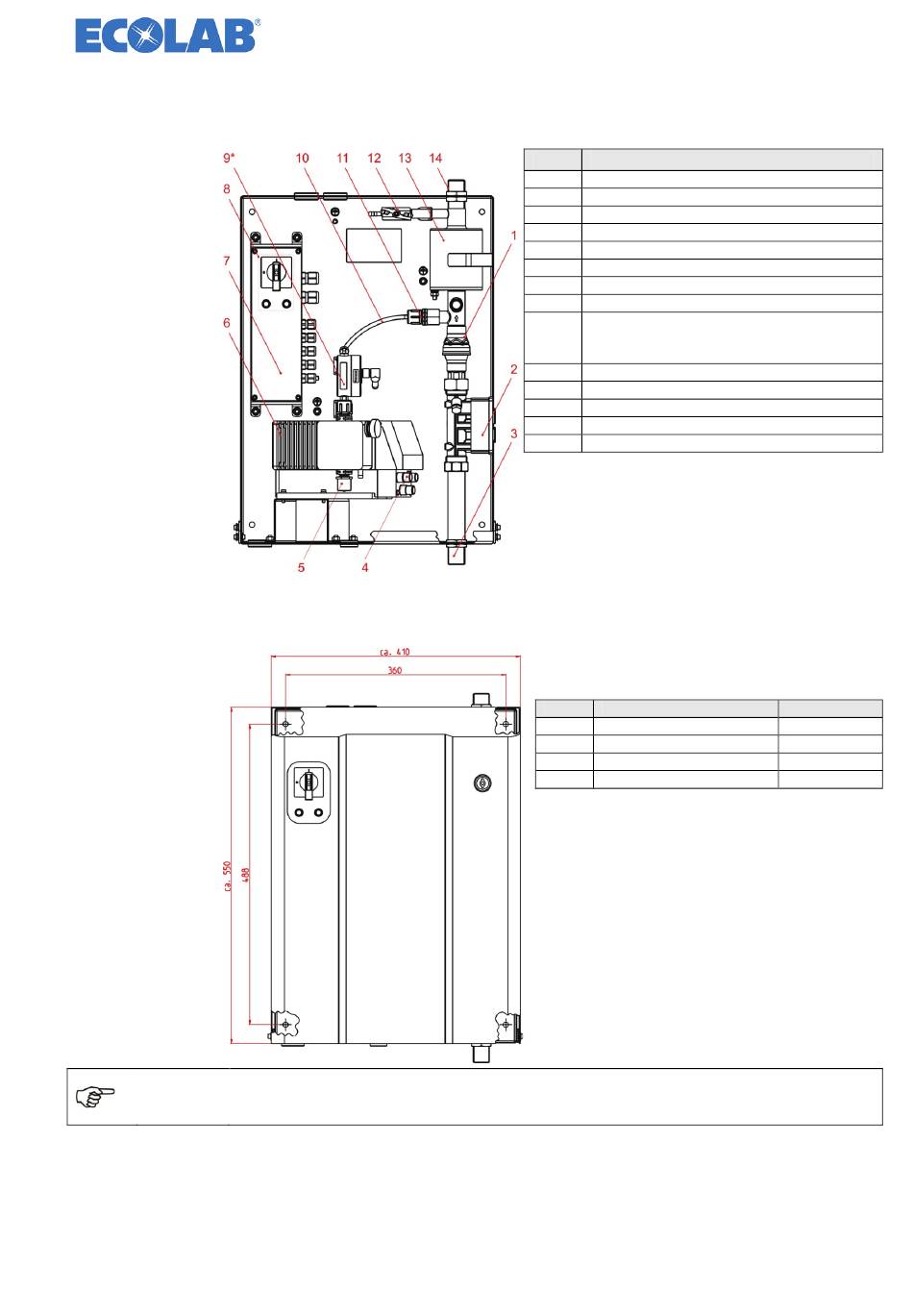

Anschlussübersicht:
Abb. 5.1
5.2
Wandmontage:
Abb. 5.2
Achten Sie auf gute Zugänglichkeit für Servicezwecke!
HINWEIS
Installieren Sie die Dosierstation in unmittelbarer Nähe zur Produkt-Lagerung
(Kanister, Fass, Container, Tank), um eine möglichst kurze Saugleitung zu gewährleisten.
417101637_Lub-O-Mat
Lub-O-Mat
Lub-O-Mat
Pos
Bezeichnung
1
Rückschlagventil
2
Durchflusssensor - Wasser
3
Anschluss Frischwasser
4
Anschluss für Sauglanzenstecker (3polig)
5
Saugleitungs- bzw. Sauglanzenanschluss
6
Dosierpumpe EMP II E60
7
Klemmkasten mit Sicherung
8
Hauptschalter und Anzeigeelemente
Durchflussmessgerät
9*
(Ovalradzähler OGM Plus) -
Bandschmierkonzentrat
10
Dosierleitung
11
Dosierventil
12
Probeentnahme
13
Mischkammer
14
Verbraucheranschluss
* optional
Zur Wandbefestigung befinden sich
folgende Teile im Lieferumfang:
Stück
Benennung
4
Holzschraube, 8 x 60 mm
4
Fischerdübel
4
Abstandsrolle
4
Scheibe
Diese Teile sind komplett in einem Set
unter Artikelnummer 283575 erhältlich.
- 11 -
Art. Nr.
413110926
417200005
38631302
413500313
Rev. 03-07.12
