Beépítési és üzemeltetési utasítás Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Függelék

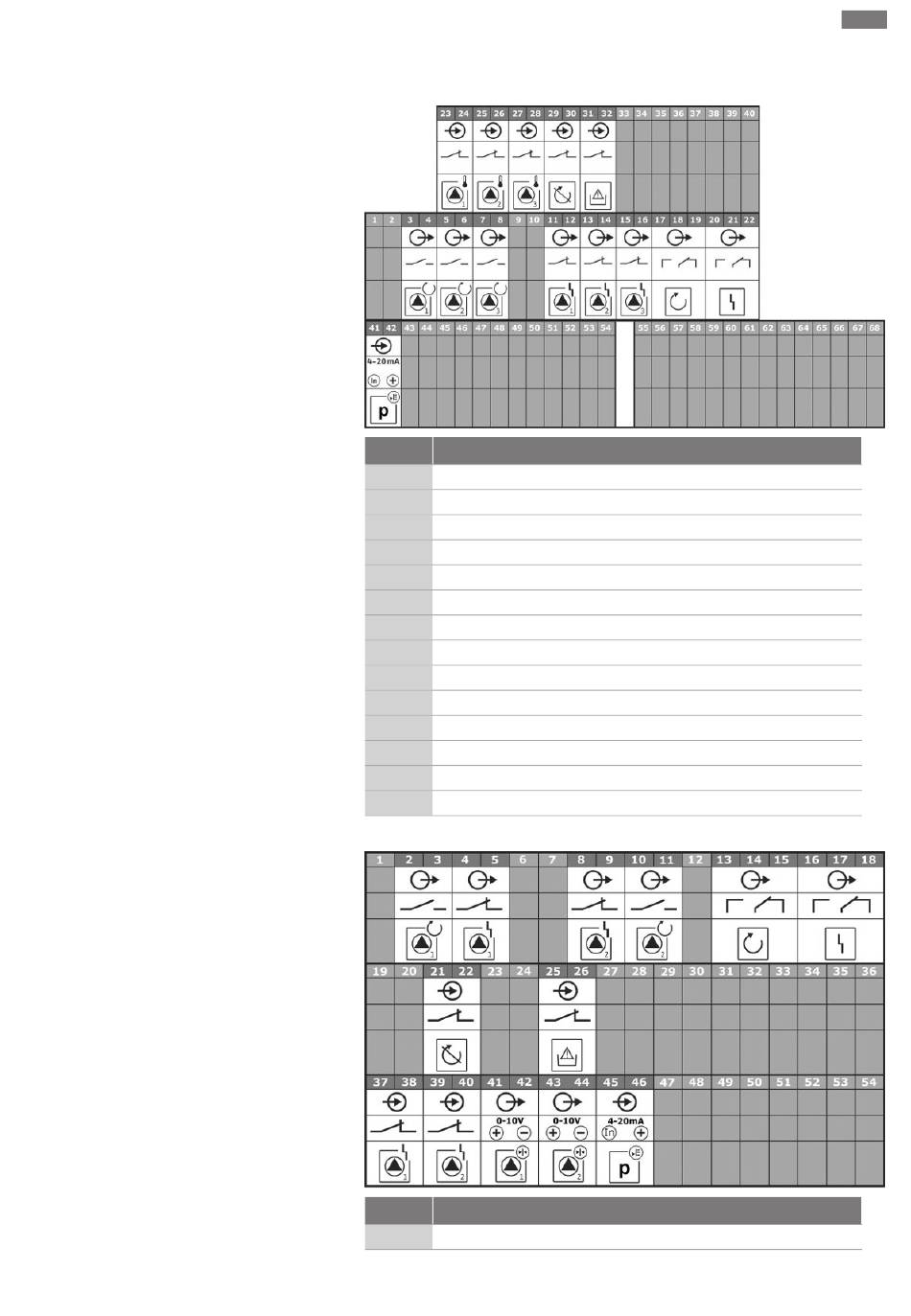

A Wilo-Control EC-B3... kapocskiosztásai
Kapocs Funkció
Kimenet: 1. szivattyú egyedi üzemjelzése
3/4
Kimenet: 2. szivattyú egyedi üzemjelzése
5/6
Kimenet: 3. szivattyú egyedi üzemjelzése
7/8
Kimenet: 1. szivattyú egyedi zavarjelzése
11/12
Kimenet: 2. szivattyú egyedi zavarjelzése
13/14
Kimenet: 3. szivattyú egyedi zavarjelzése
15/16
17/18/19 Kimenet: gyűjtő üzemjelzés
20/21/22 Kimenet: gyűjtő zavarjelzés
Bemenet: 1. szivattyú termikus tekercsfelügyelete
23/24
Bemenet: 2. szivattyú termikus tekercsfelügyelete
25/26
Bemenet: 3. szivattyú termikus tekercsfelügyelete
27/28
Bemenet:Extern OFF
29/30
Bemenet: Vízhiány/szárazon futás elleni védelem
31/32
Bemenet: passzív nyomásérzékelő (4–20 mA)
41/42
A Wilo-Control ECe-B2... kapocskiosztásai
Kapocs Funkció
Kimenet: 1. szivattyú egyedi üzemjelzése
2/3
hu
1203
