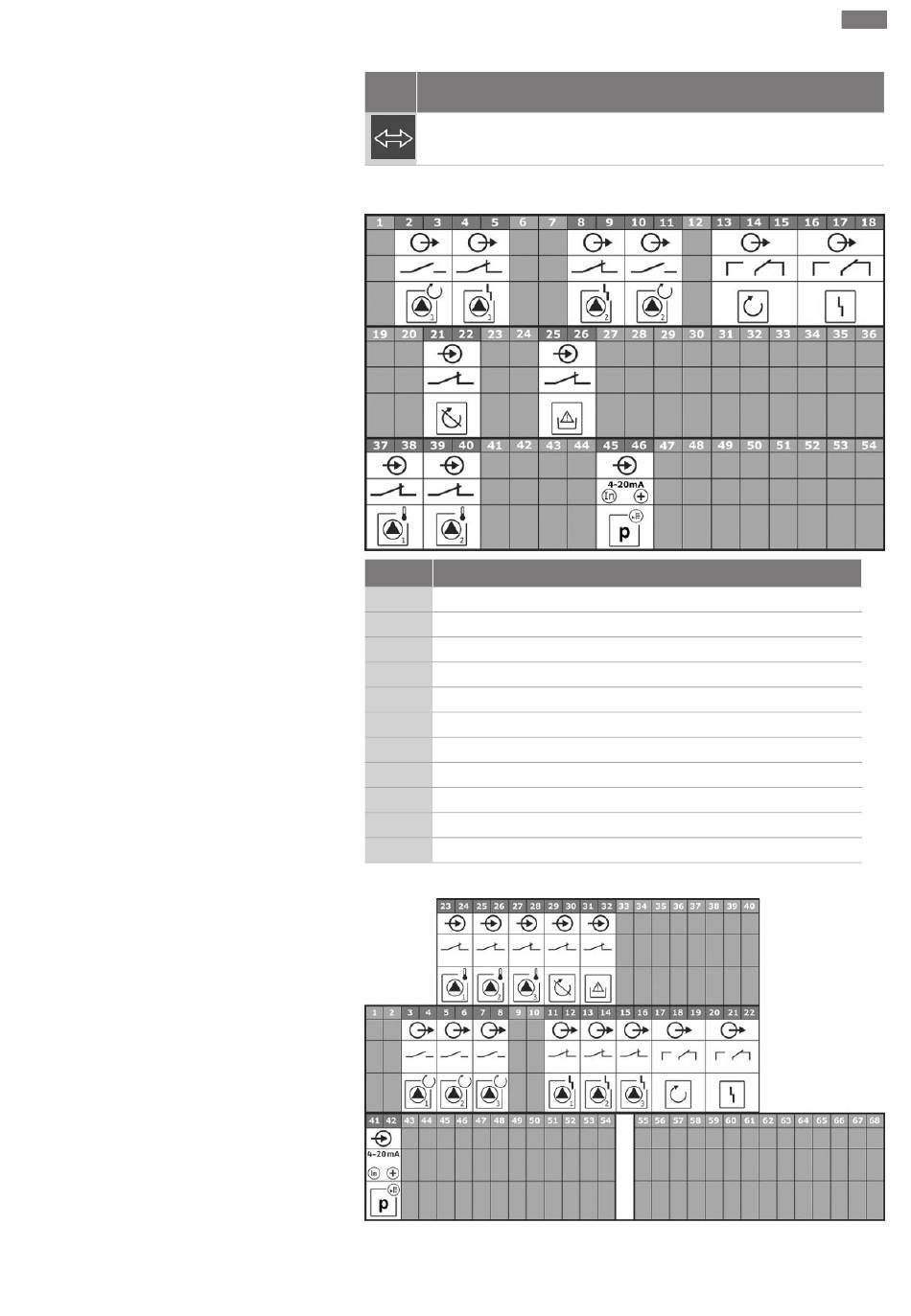

13.3 Огляд схем під'єднань
Iнструкція з монтажу та експлуатації Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Додаток
Симво Опис
л
Прилад взаємодіє із системою магістральних шин
Схеми під'єднань Wilo-Control EC-B2...
Клема Функція
Вихід: індивідуальний сигнал про роботу насоса 1
2/3
Вихід: роздільний сигнал про несправність насоса 1
4/5
Вихід: роздільний сигнал про несправність насоса 2
8/9
Вихід: індивідуальний сигнал про роботу насоса 2
10/11
13/14/15 Вихід: узагальнений сигнал про роботу
16/17/18 Вихід: узагальнений сигнал про несправності
Вхід: Extern OFF
21/22
Вхід: Нестача води/захист від сухого ходу
25/26
Вхід: термічний контроль обмотки насоса 1
37/38
Вхід: термічний контроль обмотки насоса 2
39/40
Вхід: пасивний датчик тиску 4–20 мА
45/46
Схеми під'єднань Wilo-Control EC-B3...
