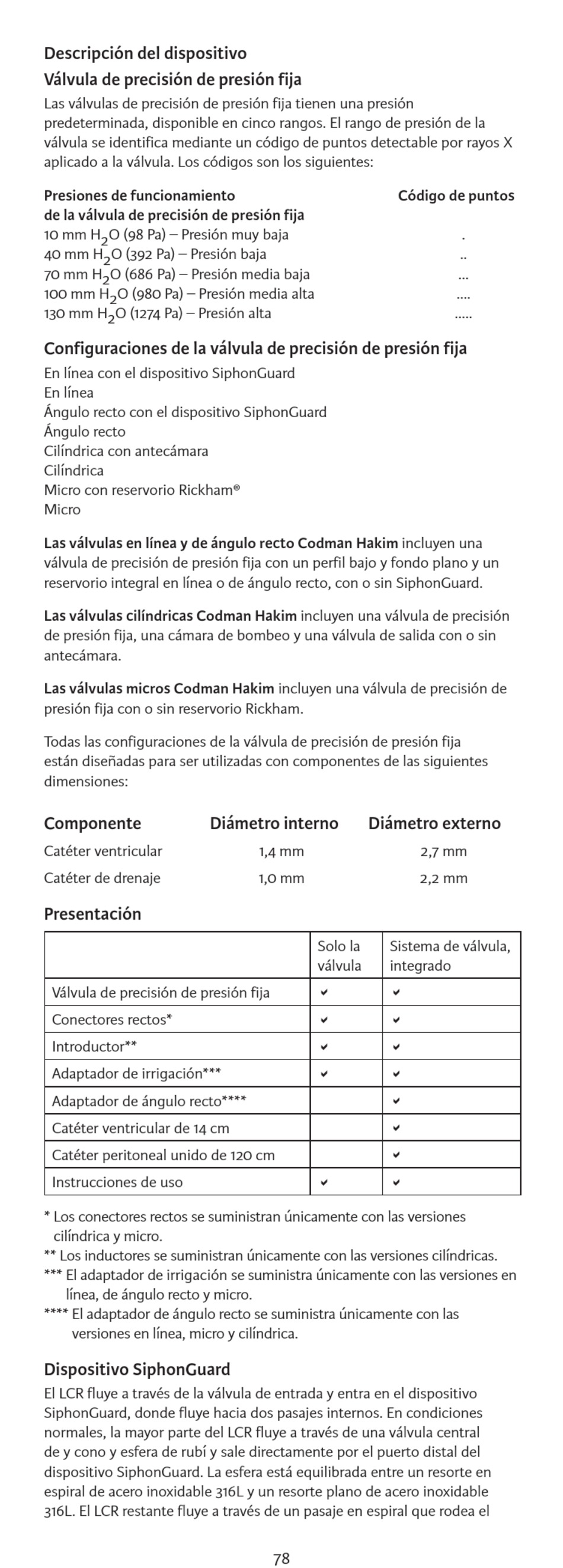

Descripción del dispositivo
Válvula de precisión de presión fija
Las válvulas de precisión de presión fija tienen una presión
predeterminada, disponible en cinco rangos El rango de presión de la
válvula se identifica mediante un código de puntos detectable por rayos X
aplicado a la válvula Los códigos son los siguientes:
Presiones de funcionamiento
de la válvula de precisión de presión fija
10 mm H 2 O (98 Pa) – Presión muy baja
40 mm H 2 O (392 Pa) – Presión baja
70 mm H 2 O (686 Pa) – Presión media baja
100 mm H 2 O (980 Pa) – Presión media alta
130 mm H 2 O (1274 Pa) – Presión alta
Configuraciones de la válvula de precisión de presión fija
En línea con el dispositivo SiphonGuard
En línea
Ángulo recto con el dispositivo SiphonGuard
Ángulo recto
Cilíndrica con antecámara
Cilíndrica
Micro con reservorio Rickham®
Micro
Las válvulas en línea y de ángulo recto Codman Hakim incluyen una
válvula de precisión de presión fija con un perfil bajo y fondo plano y un
reservorio integral en línea o de ángulo recto, con o sin SiphonGuard
Las válvulas cilíndricas Codman Hakim incluyen una válvula de precisión
de presión fija, una cámara de bombeo y una válvula de salida con o sin
antecámara
Las válvulas micros Codman Hakim incluyen una válvula de precisión de
presión fija con o sin reservorio Rickham
Todas las configuraciones de la válvula de precisión de presión fija
están diseñadas para ser utilizadas con componentes de las siguientes
dimensiones:
Componente
Catéter ventricular
Catéter de drenaje
Presentación
Válvula de precisión de presión fija
Conectores rectos*
Introductor**
Adaptador de irrigación***
Adaptador de ángulo recto****
Catéter ventricular de 14 cm
Catéter peritoneal unido de 120 cm
Instrucciones de uso
* Los conectores rectos se suministran únicamente con las versiones
cilíndrica y micro
** Los inductores se suministran únicamente con las versiones cilíndricas
*** El adaptador de irrigación se suministra únicamente con las versiones en
línea, de ángulo recto y micro
**** El adaptador de ángulo recto se suministra únicamente con las
versiones en línea, micro y cilíndrica
Dispositivo SiphonGuard
El LCR fluye a través de la válvula de entrada y entra en el dispositivo
SiphonGuard, donde fluye hacia dos pasajes internos En condiciones
normales, la mayor parte del LCR fluye a través de una válvula central
de y cono y esfera de rubí y sale directamente por el puerto distal del
dispositivo SiphonGuard La esfera está equilibrada entre un resorte en
espiral de acero inoxidable 316L y un resorte plano de acero inoxidable
316L El LCR restante fluye a través de un pasaje en espiral que rodea el
Diámetro interno
1,4 mm
1,0 mm
78
Código de puntos
Diámetro externo
2,7 mm
2,2 mm
Solo la Sistema de válvula,
válvula integrado
 
 
 
 



 
...
...
...
