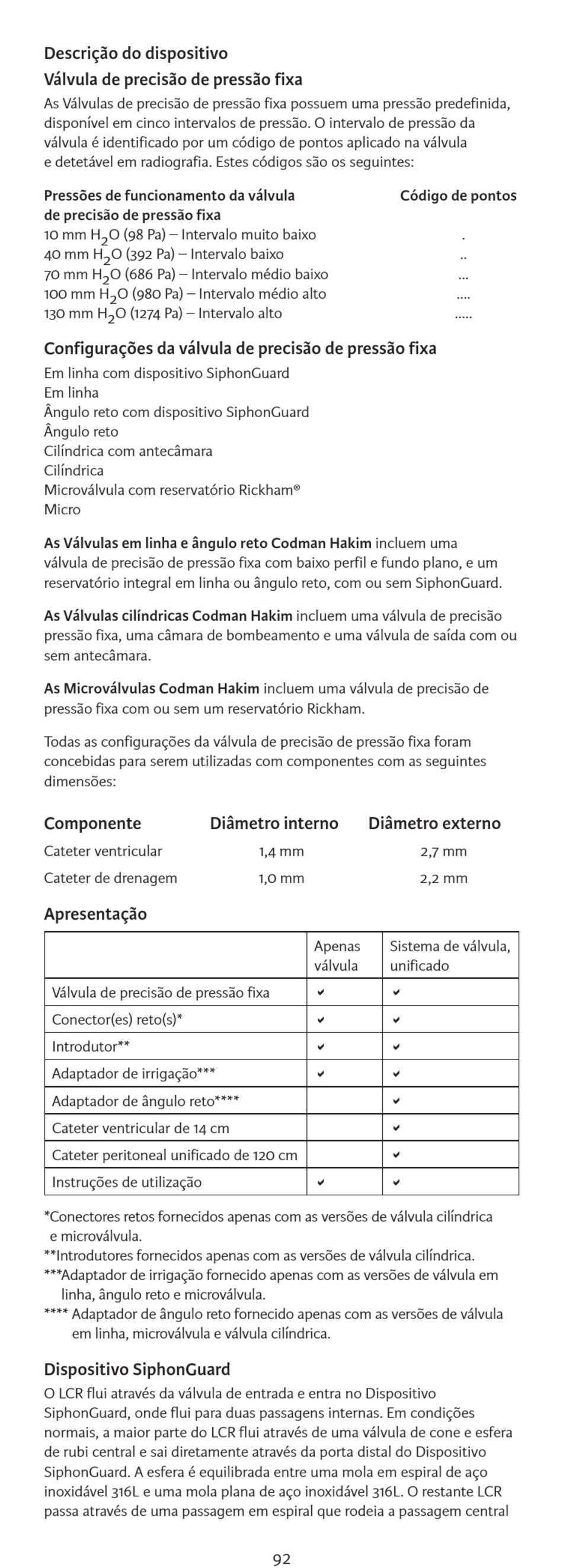

Descrição do dispositivo
Válvula de precisão de pressão fixa
As Válvulas de precisão de pressão fixa possuem uma pressão predefinida,
disponível em cinco intervalos de pressão O intervalo de pressão da
válvula é identificado por um código de pontos aplicado na válvula
e detetável em radiografia Estes códigos são os seguintes:
Pressões de funcionamento da válvula
de precisão de pressão fixa
10 mm H 2 O (98 Pa) – Intervalo muito baixo
40 mm H 2 O (392 Pa) – Intervalo baixo
70 mm H 2 O (686 Pa) – Intervalo médio baixo
100 mm H 2 O (980 Pa) – Intervalo médio alto
130 mm H 2 O (1274 Pa) – Intervalo alto
Configurações da válvula de precisão de pressão fixa
Em linha com dispositivo SiphonGuard
Em linha
Ângulo reto com dispositivo SiphonGuard
Ângulo reto
Cilíndrica com antecâmara
Cilíndrica
Microválvula com reservatório Rickham®
Micro
As Válvulas em linha e ângulo reto Codman Hakim incluem uma
válvula de precisão de pressão fixa com baixo perfil e fundo plano, e um
reservatório integral em linha ou ângulo reto, com ou sem SiphonGuard
As Válvulas cilíndricas Codman Hakim incluem uma válvula de precisão
pressão fixa, uma câmara de bombeamento e uma válvula de saída com ou
sem antecâmara
As Microválvulas Codman Hakim incluem uma válvula de precisão de
pressão fixa com ou sem um reservatório Rickham
Todas as configurações da válvula de precisão de pressão fixa foram
concebidas para serem utilizadas com componentes com as seguintes
dimensões:
Componente
Cateter ventricular
Cateter de drenagem
Apresentação
Válvula de precisão de pressão fixa
Conector(es) reto(s)*
Introdutor**
Adaptador de irrigação***
Adaptador de ângulo reto****
Cateter ventricular de 14 cm
Cateter peritoneal unificado de 120 cm
Instruções de utilização
* Conectores retos fornecidos apenas com as versões de válvula cilíndrica
e microválvula
**Introdutores fornecidos apenas com as versões de válvula cilíndrica
*** Adaptador de irrigação fornecido apenas com as versões de válvula em
linha, ângulo reto e microválvula
**** Adaptador de ângulo reto fornecido apenas com as versões de válvula
em linha, microválvula e válvula cilíndrica
Dispositivo SiphonGuard
O LCR flui através da válvula de entrada e entra no Dispositivo
SiphonGuard, onde flui para duas passagens internas Em condições
normais, a maior parte do LCR flui através de uma válvula de cone e esfera
de rubi central e sai diretamente através da porta distal do Dispositivo
SiphonGuard A esfera é equilibrada entre uma mola em espiral de aço
inoxidável 316L e uma mola plana de aço inoxidável 316L O restante LCR
passa através de uma passagem em espiral que rodeia a passagem central
Diâmetro interno
1,4 mm
1,0 mm
Apenas
válvula





92
Código de pontos
...
...
...
Diâmetro externo
2,7 mm
2,2 mm
Sistema de válvula,
unificado








