Codman Hakim
®
Präzisionsventile mit festem Druck
Beschreibung
Das Codman® Hakim® Präzisionsventil mit festem Druck hat einen
Ventilmechanismus (Abbildungen 1 und 2) mit einer Federscheibe aus
316L-Edelstahl, der durch eine Stütze und einen mikroeinstellbaren,
ausziehbaren Verstellhebel kalibriert wird Das Ventilgehäuse ist aus
Titan gefertigt Gehäuse und Anschlüsse sind aus Polysulfon gefertigt
Die Kugel und der Kegel sind aus synthetischem Rubin gefertigt Durch die
Konstruktion des Rückschlagkegelventils mit Rubinkugel und Ventilsitz
wird der intraventrikuläre Druck auf konstantem Niveau gehalten
Der Betriebsdruck jeder Ventileinheit wurde bei einer Flussrate von
10–25 ml H 2 O pro Stunde festgelegt Das Ventil wird durch seinen
Betriebsdruck bei einer bestimmten Flussrate eingestuft, nicht durch
seinen Öffnungs- und Schließdruck Der von einem Ventil bei einem
festgelegten Durchfluss gehaltene Druck ist der Parameter für den
Betriebsdruck des Ventils nach der Implantation Vor Auslieferung wird
jedes Ventil mit speziellen Geräten kalibriert Diese Testverfahren können
im Operationssaal nicht reproduziert werden
Einige Modelle des Ventils sind mit einem röntgenkontrastfähigen
Flussrichtungsanzeiger versehen
Codman Hakim Präzisionsventile mit festem Druck sind in den folgenden
voreingestellten Betriebsdruckbereichen erhältlich Jedes Ventil wird bei
der Herstellung kalibriert und getestet
Betriebsdruck des Präzisionsventils mit festem Druck
10 mm H 2 O
40 mm H 2 O
70 mm H 2 O
100 mm H 2 O (980 Pa)
130 mm H 2 O
Die Druck-Fluss-Leistungsmerkmale für jeden voreingestellten
Betriebsdruckbereich gemäß ISO 7197 sind in Grafik 1 dargestellt

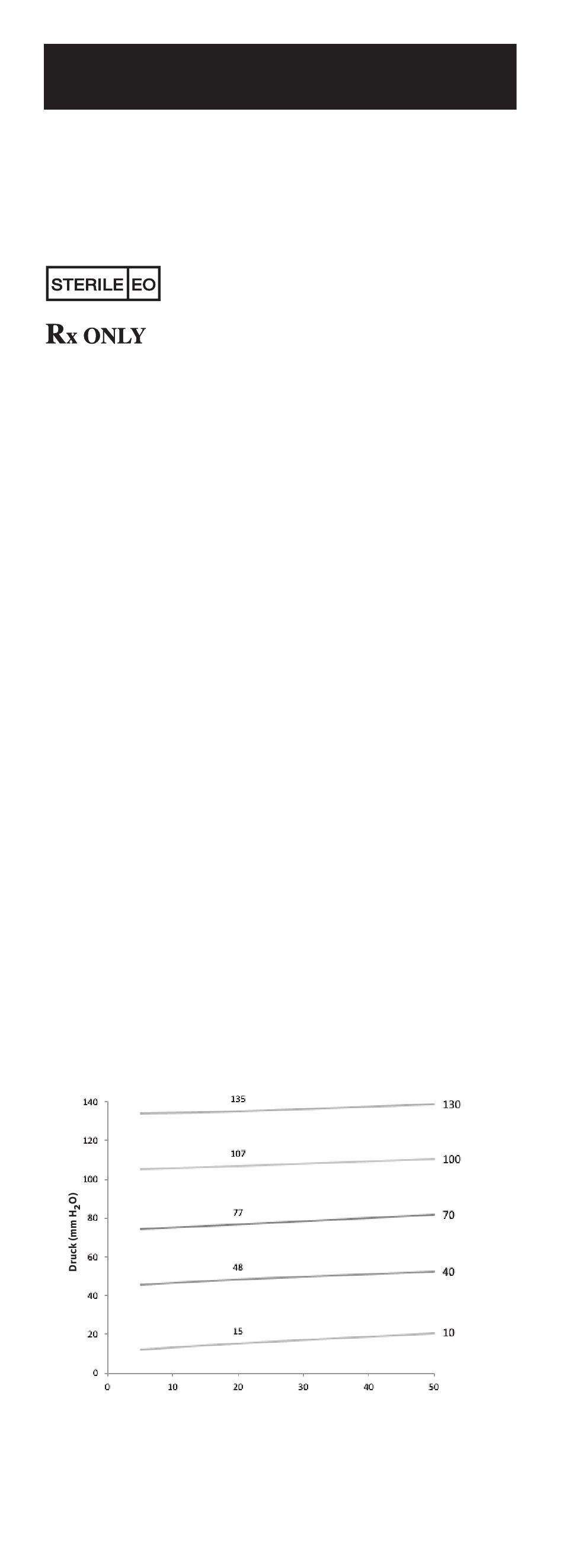

Grafik 1. Durchschnittlicher Betriebsdruckbereich (mm H 2 O) für jeden
voreingestellten Betriebsdruck bei aktivem Durchfluss durch das Ventil
®
(98 Pa) Sehr niedriger Bereich
(392 Pa) Niedriger Bereich
(686 Pa) Mittlerer Bereich
Mittelhoher Bereich
(1274 Pa) Hoher Bereich
Flussrate (ml/Std.)
