FRANÇAIS
INFORMATIONS IMPORTANTES
À lire avant utilisation
Codman Hakim
®
Valves de précision à pression fixe
Description
Les valves de précision à pression fixe Codman® Hakim® comprennent
un mécanisme d'ouverture (Figures 1 et 2) qui intègre un ressort plat en
acier inoxydable 316L dans lequel l'étalonnage s'effectue au moyen d'un
montant et d'un pivot télescopique micro-réglable Le châssis de la valve
est en titane Le boîtier et les connecteurs sont en polysulfone La bille et
le cône sont fabriqués en rubis synthétique La pression intraventriculaire
se maintient à un niveau constant grâce à l'appui de la bille sur le cône
de la valve
Les pressions de fonctionnement de l'unité de valve ont été déterminées
pour un débit compris entre 10 et 25 ml de H 2 O par heure La désignation
d'une valve doit comprendre sa pression de fonctionnement à un débit
spécifié et non les pressions d'ouverture et de fermeture La pression
maintenue par une valve à partir d'un débit donné est le paramètre
qui reflète la pression de fonctionnement de la valve lorsqu'elle a été
implantée Avant expédition, chaque valve est étalonnée au moyen d'un
équipement spécifique Ces procédures de tests ne peuvent pas être
reproduites au bloc opératoire
Plusieurs modèles de la valve ont été marqués avec un indicateur
radiologique de sens du flux
Les valves de précision à pression fixe Codman Hakim sont disponibles
dans les plages de pression de fonctionnement préréglées suivantes
Chaque valve est étalonnée et testée lors de la fabrication
Pressions de fonctionnement des valves de précision à pression fixe
10 mm H 2 O
40 mm H 2 O
70 mm H 2 O
100 mm H 2 O (980 Pa)
130 mm H 2 O
Les caractéristiques de performances pression-débit pour chaque plage de
pression de fonctionnement préréglée, comme l'exige la norme ISO 7197,
sont indiquées dans le graphique 1

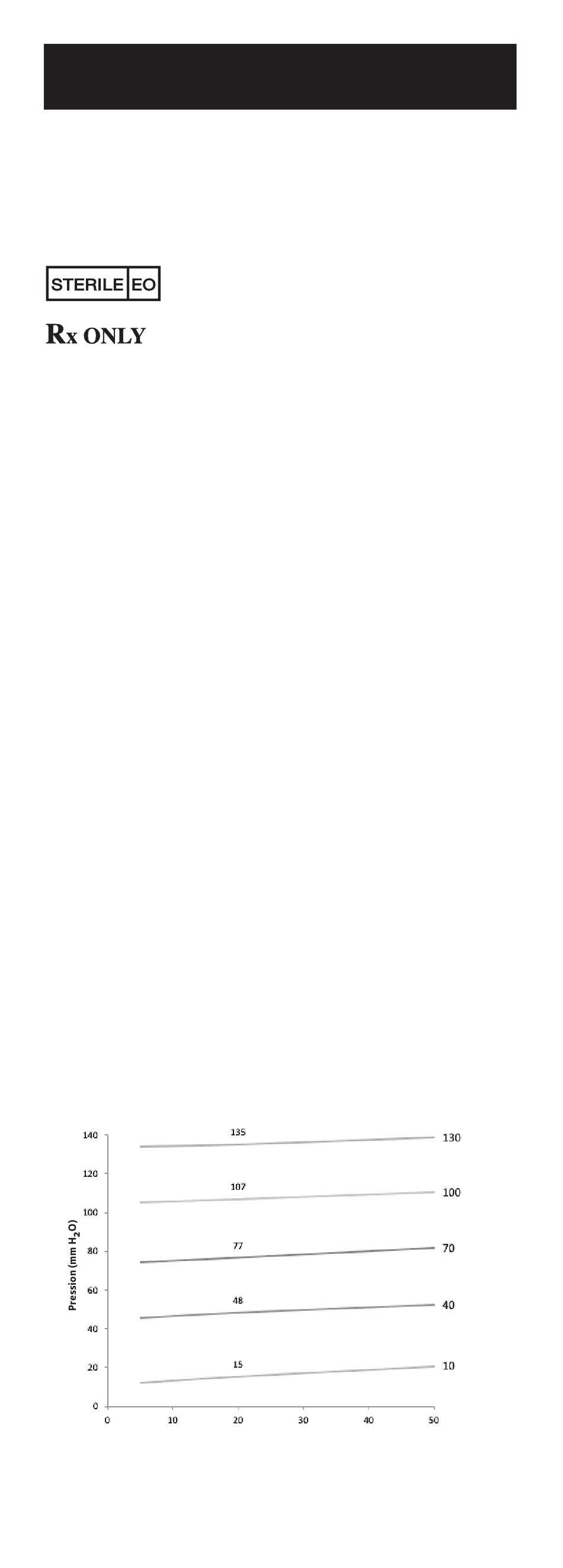

Graphique 1. Plage de pression de fonctionnement moyenne (mm H 2 O)
pour chaque pression de fonctionnement préréglée avec débit actif au
travers de la valve
®
(98 Pa) Pression très faible
(392 Pa) Pression faible
(686 Pa) Pression moyennement faible
Pression moyennement haute
(1274 Pa) Pression haute
Débit (ml/h)
