PROline Prosonic Flow 93 PROFIBUS-DP/-PA
#
Endress+Hauser
Anschluss der Sensorverbindungskabel
Warnung!
• Hilfsenergie ausschalten, bevor Sie den Anschlussraum öffnen.
Zündschutzart EEx nR wird aufgehoben. Gerät nicht unter Netzspannung installieren
bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik
führen.
A

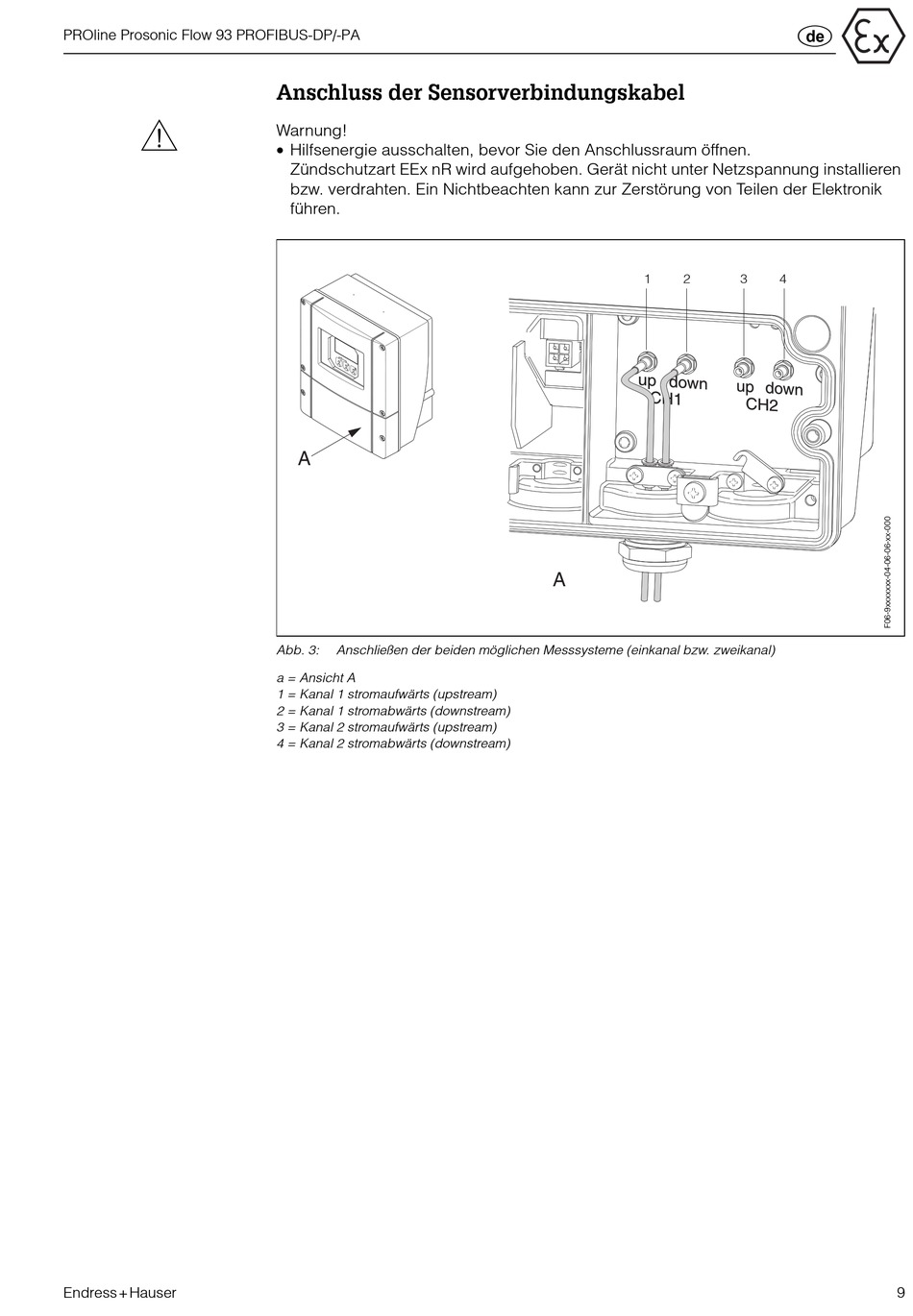

Abb. 3:
Anschließen der beiden möglichen Messsysteme (einkanal bzw. zweikanal)
a = Ansicht A
1 = Kanal 1 stromaufwärts (upstream)
2 = Kanal 1 stromabwärts (downstream)
3 = Kanal 2 stromaufwärts (upstream)
4 = Kanal 2 stromabwärts (downstream)
1
2
A
;
3
4
9
