PROline Prosonic Flow 93 FOUNDATION Fieldbus
#
Endress+Hauser
4.2
Anschluss der Sensorverbindungskabel
4.2.1
Anschluss Prosonic Flow W
Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät
nicht unter Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur
Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor
die Hilfsenergie angelegt wird.

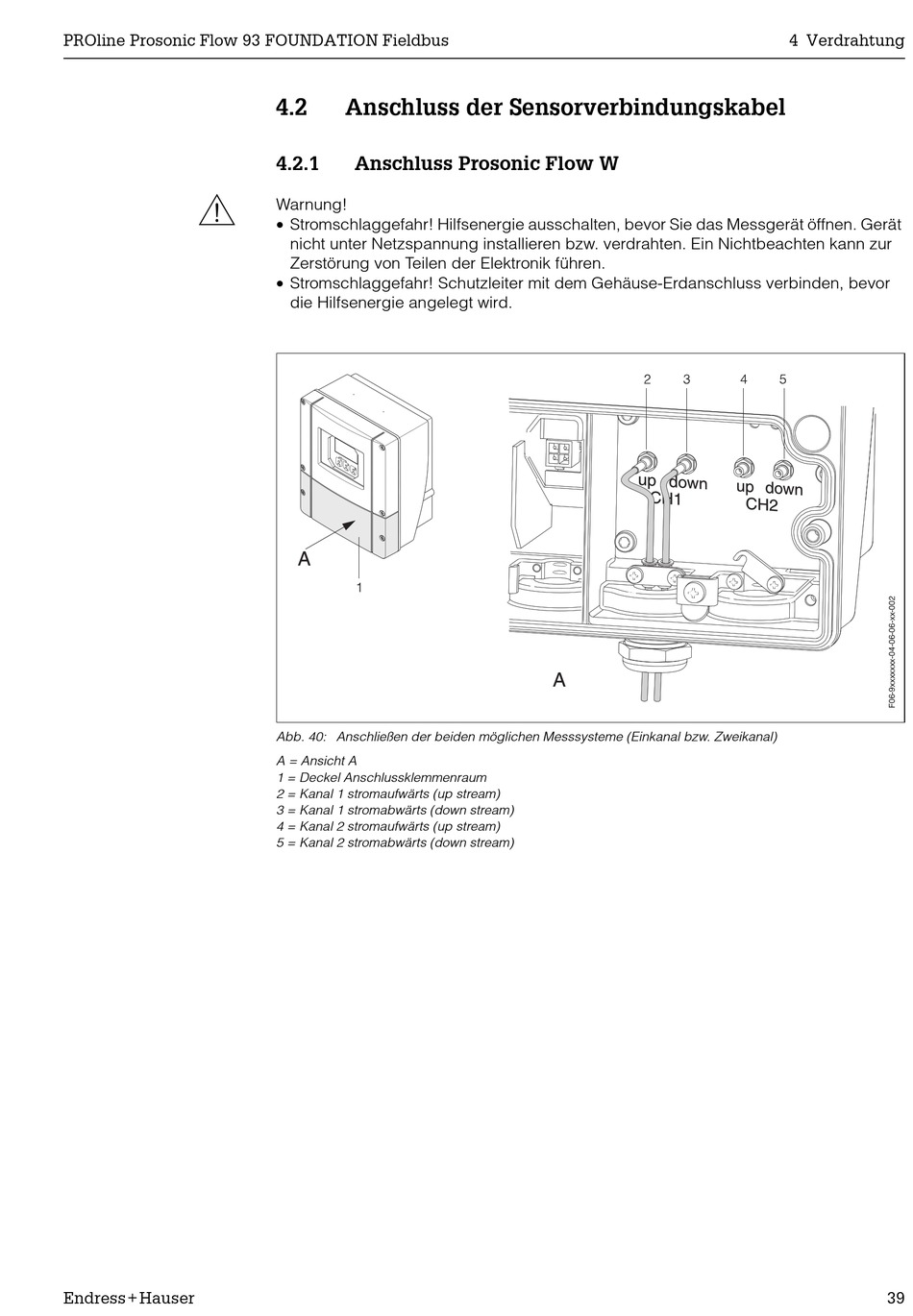

Abb. 40: Anschließen der beiden möglichen Messsysteme (Einkanal bzw. Zweikanal)
A = Ansicht A
1 = Deckel Anschlussklemmenraum
2 = Kanal 1 stromaufwärts (up stream)
3 = Kanal 1 stromabwärts (down stream)
4 = Kanal 2 stromaufwärts (up stream)
5 = Kanal 2 stromabwärts (down stream)
4 Verdrahtung
39
