Proline Promag 50 PROFIBUS DP/PA
#
#
Endress+Hauser

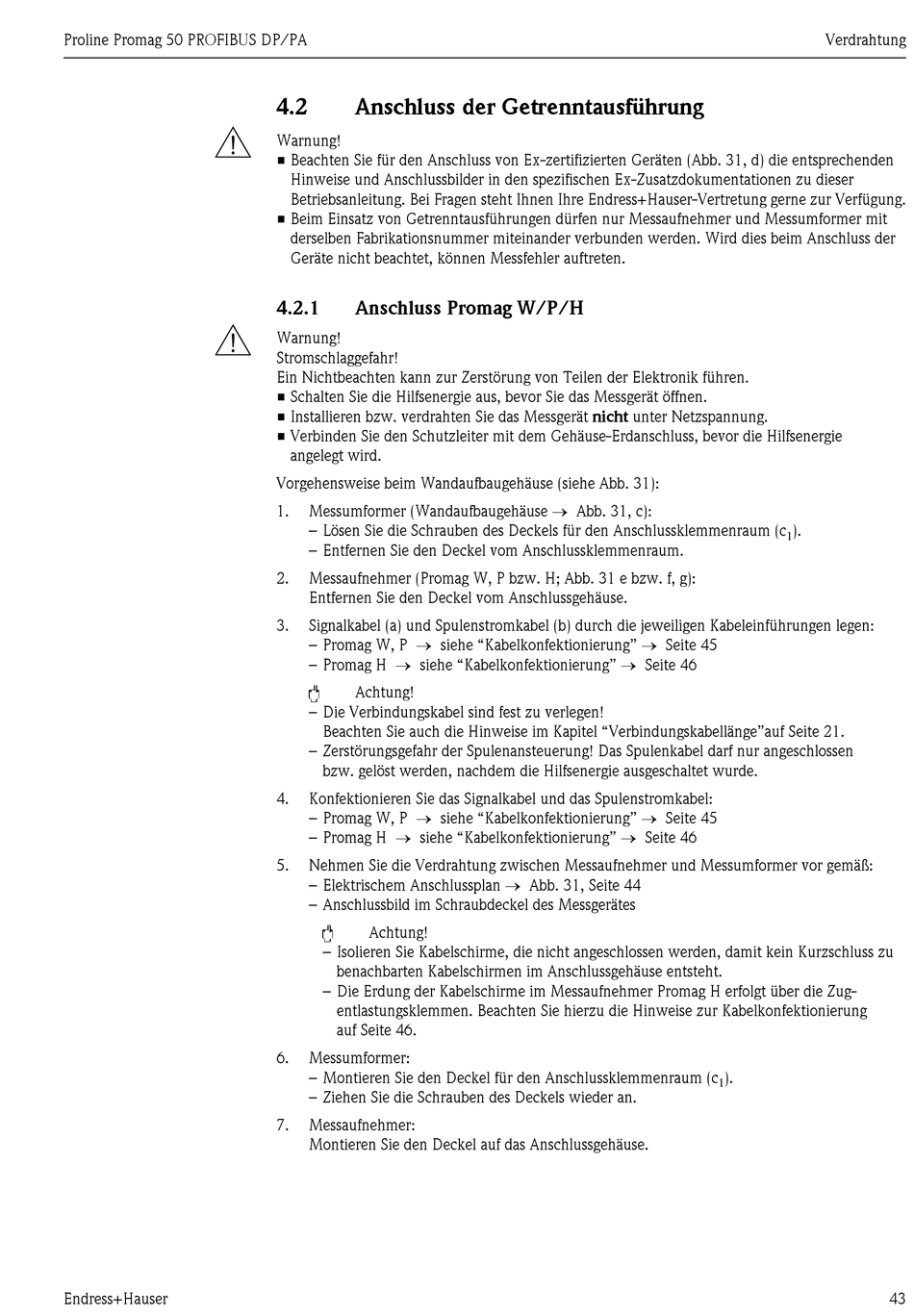

4.2 Anschluss der Getrenntausführung
Warnung!
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten (Abb. 31, d) die entsprechenden
Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser
Betriebsanleitung. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung.
• Beim Einsatz von Getrenntausführungen dürfen nur Messaufnehmer und Messumformer mit
derselben Fabrikationsnummer miteinander verbunden werden. Wird dies beim Anschluss der
Geräte nicht beachtet, können Messfehler auftreten.
4.2.1

Anschluss Promag W/P/H

Warnung!
Stromschlaggefahr!
Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.
• Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen.
• Installieren bzw. verdrahten Sie das Messgerät nicht unter Netzspannung.
• Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die Hilfsenergie
angelegt wird.
Vorgehensweise beim Wandaufbaugehäuse (siehe Abb. 31):
Messumformer (Wandaufbaugehäuse → Abb. 31, c):
1.
– Lösen Sie die Schrauben des Deckels für den Anschlussklemmenraum (c
– Entfernen Sie den Deckel vom Anschlussklemmenraum.
2. Messaufnehmer (Promag W, P bzw. H; Abb. 31 e bzw. f, g):
Entfernen Sie den Deckel vom Anschlussgehäuse.
3. Signalkabel (a) und Spulenstromkabel (b) durch die jeweiligen Kabeleinführungen legen:
– Promag W, P → siehe "Kabelkonfektionierung" → Seite 45
– Promag H → siehe "Kabelkonfektionierung" → Seite 46
"
Achtung!
– Die Verbindungskabel sind fest zu verlegen!
Beachten Sie auch die Hinweise im Kapitel "Verbindungskabellänge"auf Seite 21.
– Zerstörungsgefahr der Spulenansteuerung! Das Spulenkabel darf nur angeschlossen
bzw. gelöst werden, nachdem die Hilfsenergie ausgeschaltet wurde.
4. Konfektionieren Sie das Signalkabel und das Spulenstromkabel:
– Promag W, P → siehe "Kabelkonfektionierung" → Seite 45
– Promag H → siehe "Kabelkonfektionierung" → Seite 46
5. Nehmen Sie die Verdrahtung zwischen Messaufnehmer und Messumformer vor gemäß:
– Elektrischem Anschlussplan → Abb. 31, Seite 44
– Anschlussbild im Schraubdeckel des Messgerätes
"
Achtung!
– Isolieren Sie Kabelschirme, die nicht angeschlossen werden, damit kein Kurzschluss zu
benachbarten Kabelschirmen im Anschlussgehäuse entsteht.
– Die Erdung der Kabelschirme im Messaufnehmer Promag H erfolgt über die Zug-
entlastungsklemmen. Beachten Sie hierzu die Hinweise zur Kabelkonfektionierung
auf Seite 46.
6. Messumformer:
– Montieren Sie den Deckel für den Anschlussklemmenraum (c
– Ziehen Sie die Schrauben des Deckels wieder an.
7. Messaufnehmer:
Montieren Sie den Deckel auf das Anschlussgehäuse.
Verdrahtung
).
