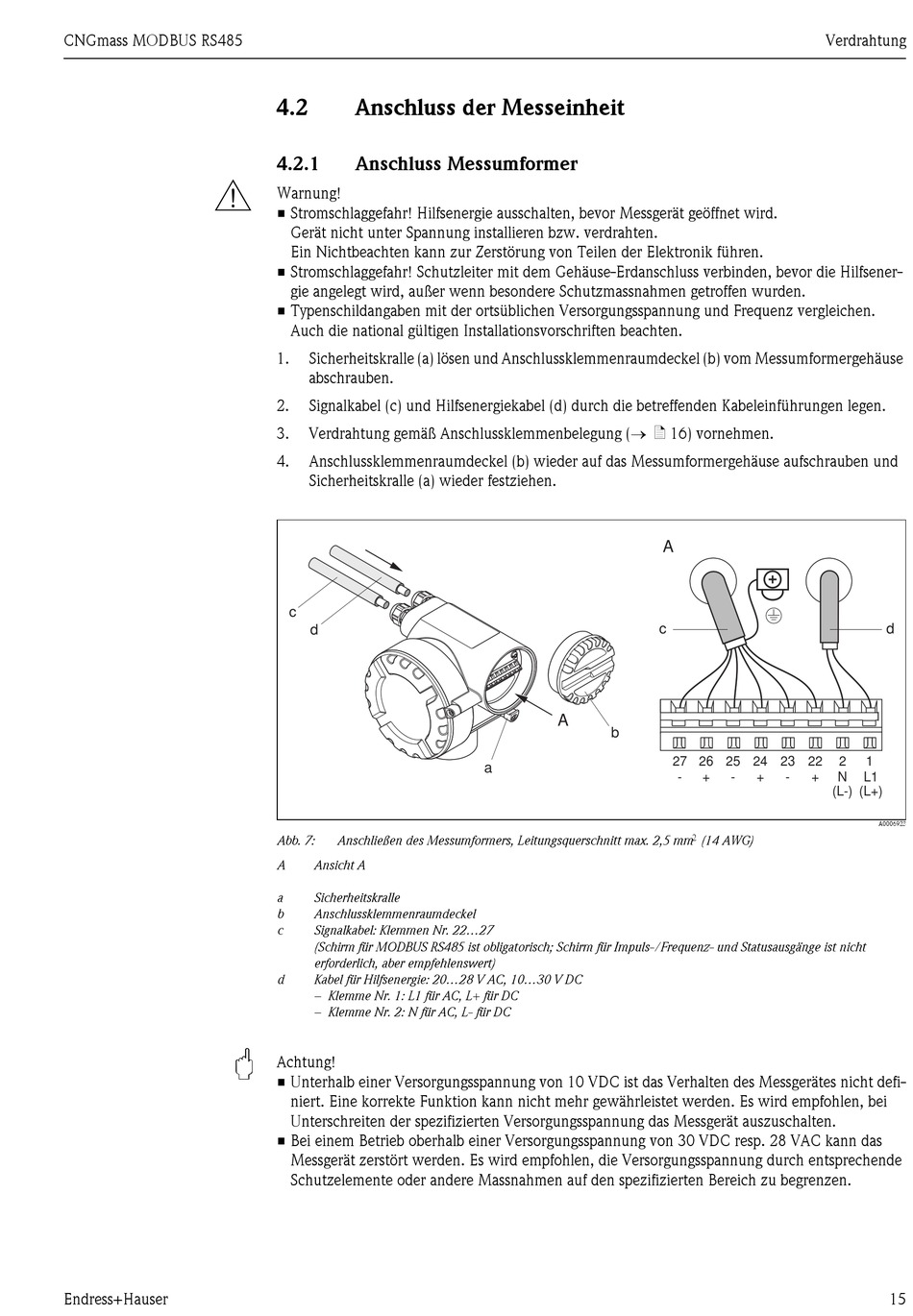

Anschluss Der Messeinheit; Anschluss Messumformer - Endress+Hauser CNGmass Betriebsanleitung
Modbus rs485 coriolis-massedurchfluss-messsystem für cng-betankung (compressed natural gas)
Vorschau ausblenden
Andere Handbücher für CNGmass:
- Betriebsanleitung (92 Seiten) ,
- Kurzanleitung (32 Seiten) ,
- Technische information (20 Seiten)
Inhaltsverzeichnis
Werbung
CNGmass MODBUS RS485
#
"
Endress+Hauser
4.2
Anschluss der Messeinheit
4.2.1
Anschluss Messumformer
Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Messgerät geöffnet wird.
Gerät nicht unter Spannung installieren bzw. verdrahten.
Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfsener-
gie angelegt wird, außer wenn besondere Schutzmassnahmen getroffen wurden.
• Typenschildangaben mit der ortsüblichen Versorgungsspannung und Frequenz vergleichen.
Auch die national gültigen Installationsvorschriften beachten.
1.
Sicherheitskralle (a) lösen und Anschlussklemmenraumdeckel (b) vom Messumformergehäuse
abschrauben.
2.
Signalkabel (c) und Hilfsenergiekabel (d) durch die betreffenden Kabeleinführungen legen.
Verdrahtung gemäß Anschlussklemmenbelegung (→ ä 16) vornehmen.
3.
4.
Anschlussklemmenraumdeckel (b) wieder auf das Messumformergehäuse aufschrauben und
Sicherheitskralle (a) wieder festziehen.
c
d
Abb. 7:
Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
A
Ansicht A
a
Sicherheitskralle
b
Anschlussklemmenraumdeckel
c
Signalkabel: Klemmen Nr. 22...27
(Schirm für MODBUS RS485 ist obligatorisch; Schirm für Impuls-/Frequenz- und Statusausgänge ist nicht
erforderlich, aber empfehlenswert)
d
Kabel für Hilfsenergie: 20...28 V AC, 10...30 V DC
– Klemme Nr. 1: L1 für AC, L+ für DC
– Klemme Nr. 2: N für AC, L- für DC
Achtung!
• Unterhalb einer Versorgungsspannung von 10 VDC ist das Verhalten des Messgerätes nicht defi-
niert. Eine korrekte Funktion kann nicht mehr gewährleistet werden. Es wird empfohlen, bei
Unterschreiten der spezifizierten Versorgungsspannung das Messgerät auszuschalten.
• Bei einem Betrieb oberhalb einer Versorgungsspannung von 30 VDC resp. 28 VAC kann das
Messgerät zerstört werden. Es wird empfohlen, die Versorgungsspannung durch entsprechende
Schutzelemente oder andere Massnahmen auf den spezifizierten Bereich zu begrenzen.
A
b
a
Verdrahtung
A
c
27 26 25 24 23 22
-
+
-
+
-
+
2
(14 AWG)
d
2
1
N
L1
(L-)
(L+)
A0006923
15
