4 Verdrahtung
#
46
4.2
Anschluss der Sensorverbindungskabel
4.2.1
Anschluss Prosonic Flow P / W / U / DDU 18 / DDU 19
Warnung!
x Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät
nicht unter Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur
Zerstörung von Teilen der Elektronik führen.
x Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor
die Hilfsenergie angelegt wird.

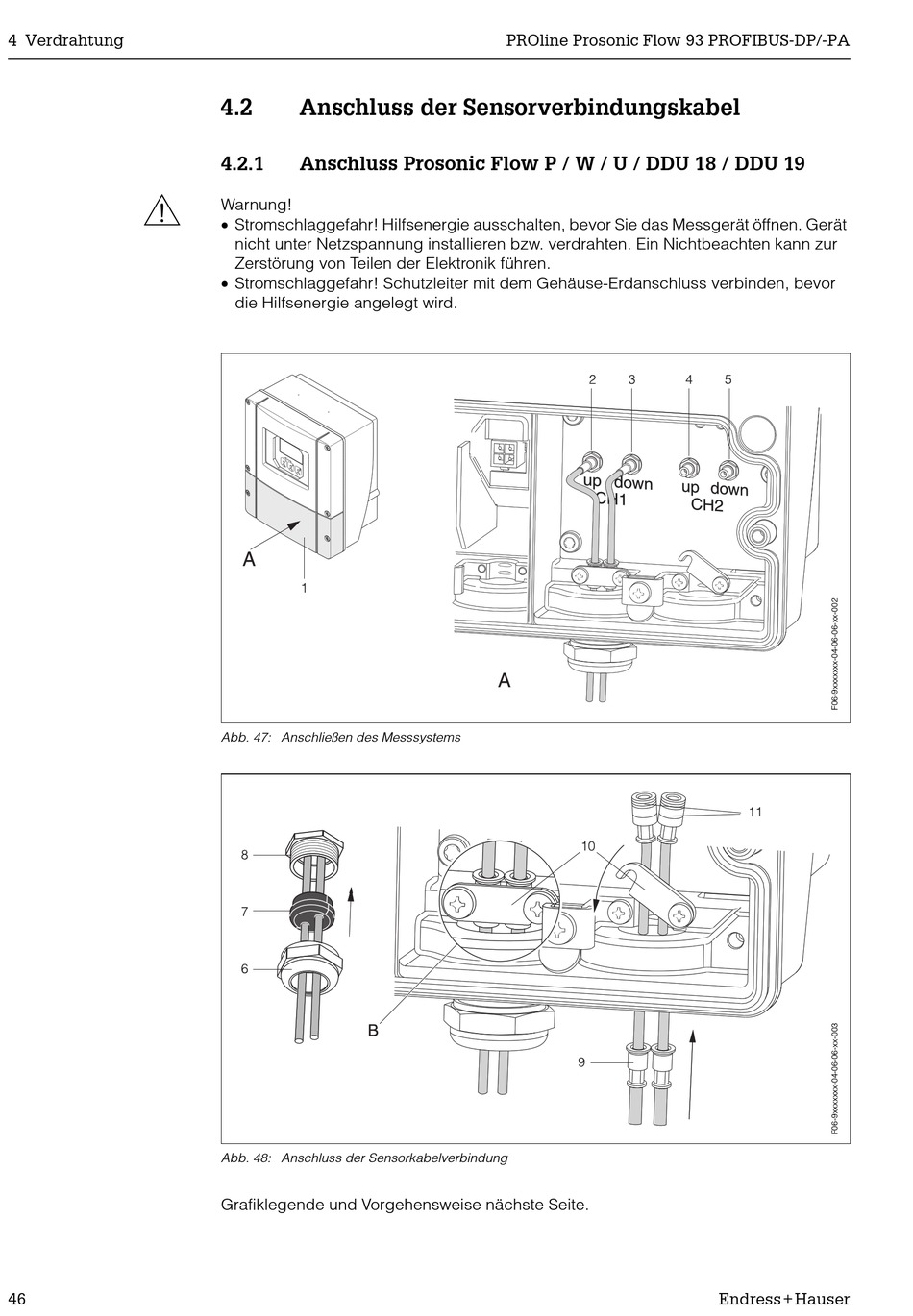

Abb. 47: Anschließen des Messsystems
Abb. 48: Anschluss der Sensorkabelverbindung
Grafiklegende und Vorgehensweise nächste Seite.
