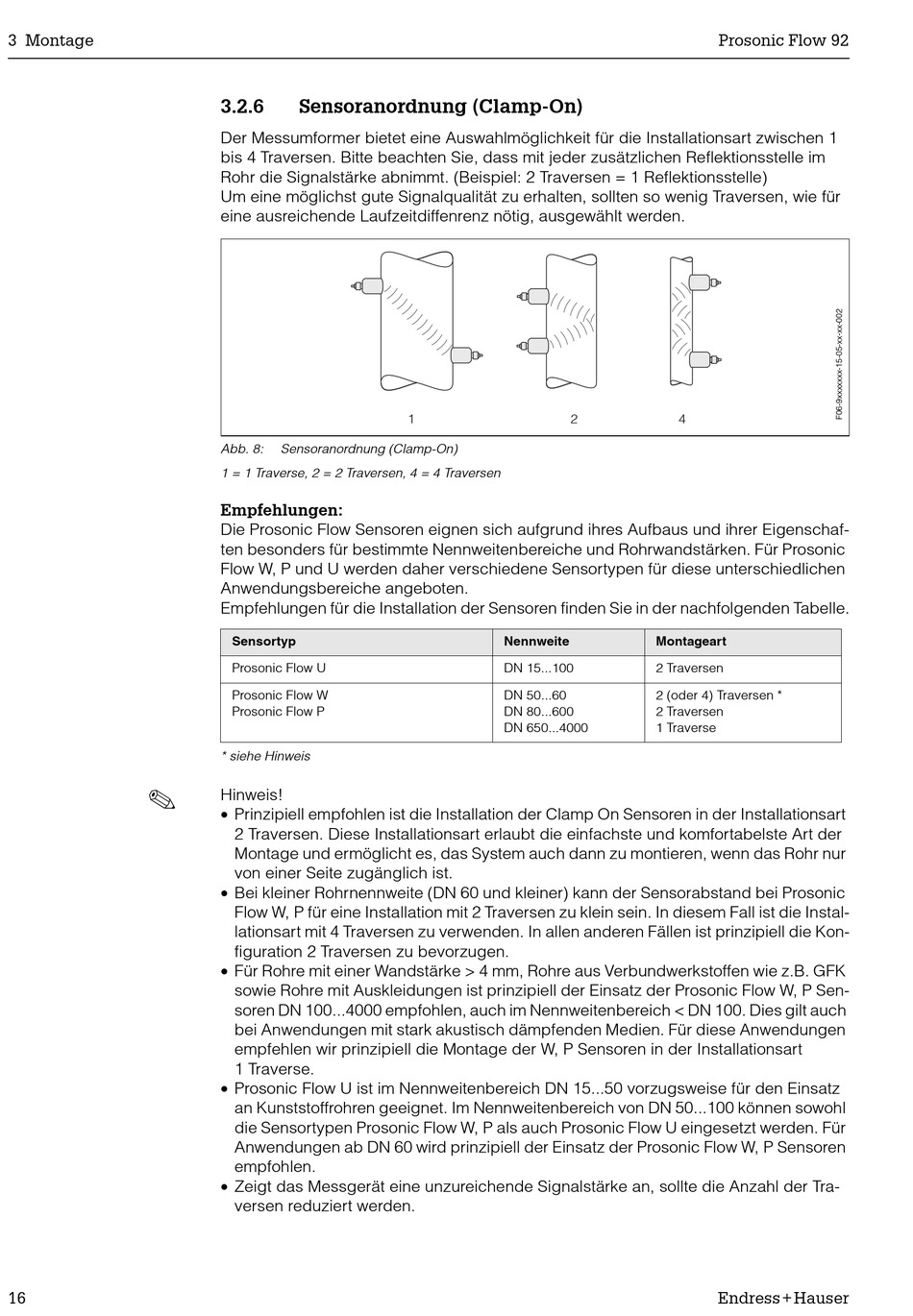

3 Montage
!
16
3.2.6

Sensoranordnung (Clamp-On)

Der Messumformer bietet eine Auswahlmöglichkeit für die Installationsart zwischen 1
bis 4 Traversen. Bitte beachten Sie, dass mit jeder zusätzlichen Reflektionsstelle im
Rohr die Signalstärke abnimmt. (Beispiel: 2 Traversen = 1 Reflektionsstelle)
Um eine möglichst gute Signalqualität zu erhalten, sollten so wenig Traversen, wie für
eine ausreichende Laufzeitdiffenrenz nötig, ausgewählt werden.
Abb. 8: Sensoranordnung (Clamp-On)
1 = 1 Traverse, 2 = 2 Traversen, 4 = 4 Traversen
Empfehlungen:
Die Prosonic Flow Sensoren eignen sich aufgrund ihres Aufbaus und ihrer Eigenschaf-
ten besonders für bestimmte Nennweitenbereiche und Rohrwandstärken. Für Prosonic
Flow W, P und U werden daher verschiedene Sensortypen für diese unterschiedlichen
Anwendungsbereiche angeboten.
Empfehlungen für die Installation der Sensoren finden Sie in der nachfolgenden Tabelle.
Sensortyp
Prosonic Flow U
Prosonic Flow W
Prosonic Flow P
* siehe Hinweis
Hinweis!
• Prinzipiell empfohlen ist die Installation der Clamp On Sensoren in der Installationsart
2 Traversen. Diese Installationsart erlaubt die einfachste und komfortabelste Art der
Montage und ermöglicht es, das System auch dann zu montieren, wenn das Rohr nur
von einer Seite zugänglich ist.
• Bei kleiner Rohrnennweite (DN 60 und kleiner) kann der Sensorabstand bei Prosonic
Flow W, P für eine Installation mit 2 Traversen zu klein sein. In diesem Fall ist die Instal-
lationsart mit 4 Traversen zu verwenden. In allen anderen Fällen ist prinzipiell die Kon-
figuration 2 Traversen zu bevorzugen.
• Für Rohre mit einer Wandstärke > 4 mm, Rohre aus Verbundwerkstoffen wie z.B. GFK
sowie Rohre mit Auskleidungen ist prinzipiell der Einsatz der Prosonic Flow W, P Sen-
soren DN 100...4000 empfohlen, auch im Nennweitenbereich < DN 100. Dies gilt auch
bei Anwendungen mit stark akustisch dämpfenden Medien. Für diese Anwendungen
empfehlen wir prinzipiell die Montage der W, P Sensoren in der Installationsart
1 Traverse.
• Prosonic Flow U ist im Nennweitenbereich DN 15...50 vorzugsweise für den Einsatz
an Kunststoffrohren geeignet. Im Nennweitenbereich von DN 50...100 können sowohl
die Sensortypen Prosonic Flow W, P als auch Prosonic Flow U eingesetzt werden. Für
Anwendungen ab DN 60 wird prinzipiell der Einsatz der Prosonic Flow W, P Sensoren
empfohlen.
• Zeigt das Messgerät eine unzureichende Signalstärke an, sollte die Anzahl der Tra-
versen reduziert werden.
1 2
Nennweite
DN 15...100
DN 50...60
DN 80...600
DN 650...4000
Prosonic Flow 92
4
Montageart
2 Traversen
2 (oder 4) Traversen *
2 Traversen
1 Traverse
