PROline Prosonic Flow 90 PROFIBUS-PA
Endress+Hauser
10.3
Abmessungen W-Sensoren (Clamp On)
62

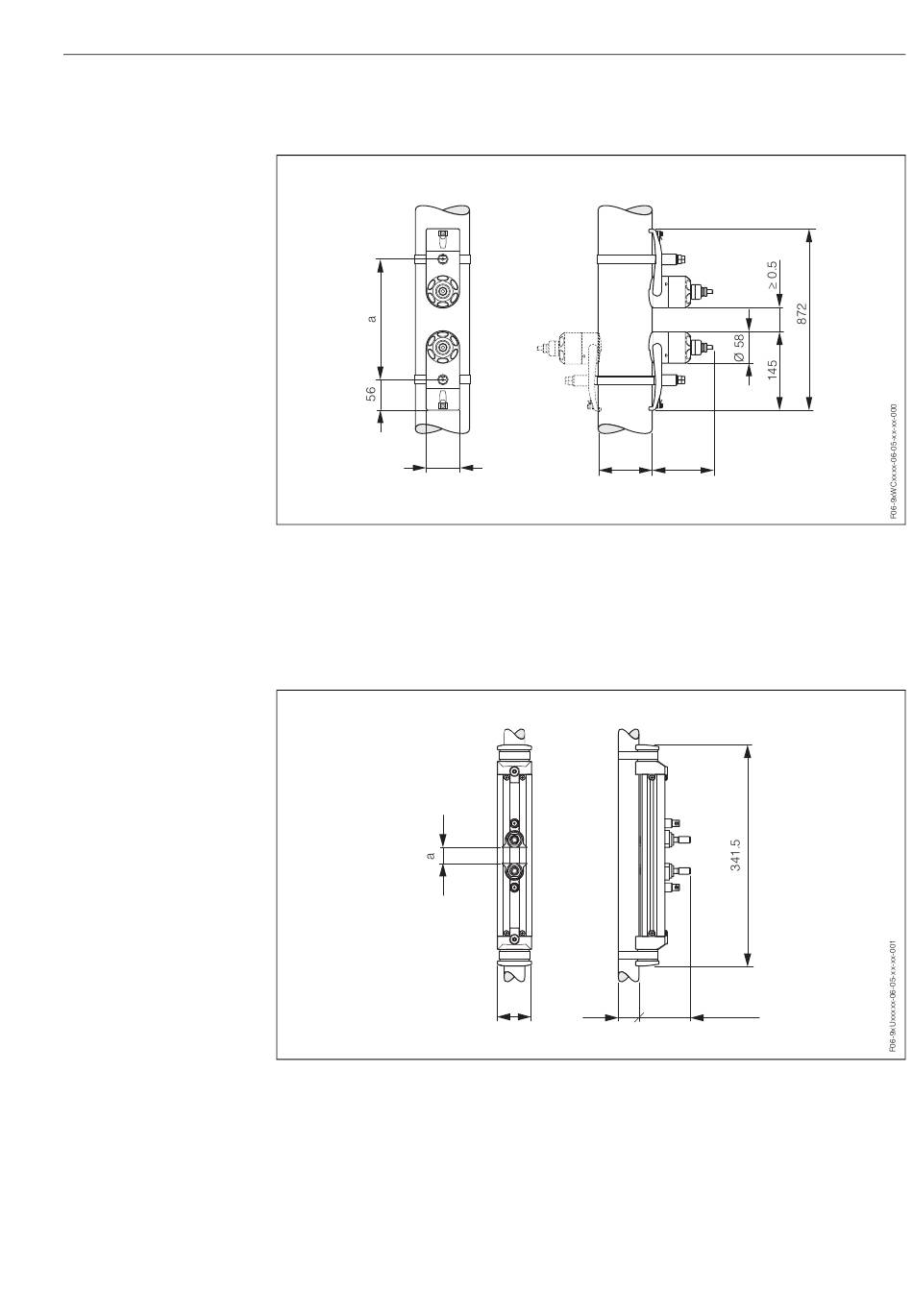

Abb. 60: Abmessungen W-Sensor (Clamp On)
a
Sensordistanz mit Hilfe des Quick Setup oder über ein Konfigurationsprogramm ermittelbar
b
Rohraußendurchmesser (wird von der Anwendung bestimmt)
10.4
Abmessungen U-Sensoren (Clamp On)
Abb. 61: Abmessungen U-Sensoren (Clamp On)
a = Sensorabstand mit Hilfe des Quick Setup ermittelbar
b = Rohraußendurchmesser (wird von der Anwendung bestimmt)
b
111
52.5
b
10 Technische Daten
max. 77.5
117
