Abmessungen P-Sensoren (Clamp On)
Ausführung: 2 oder 4 Traversen

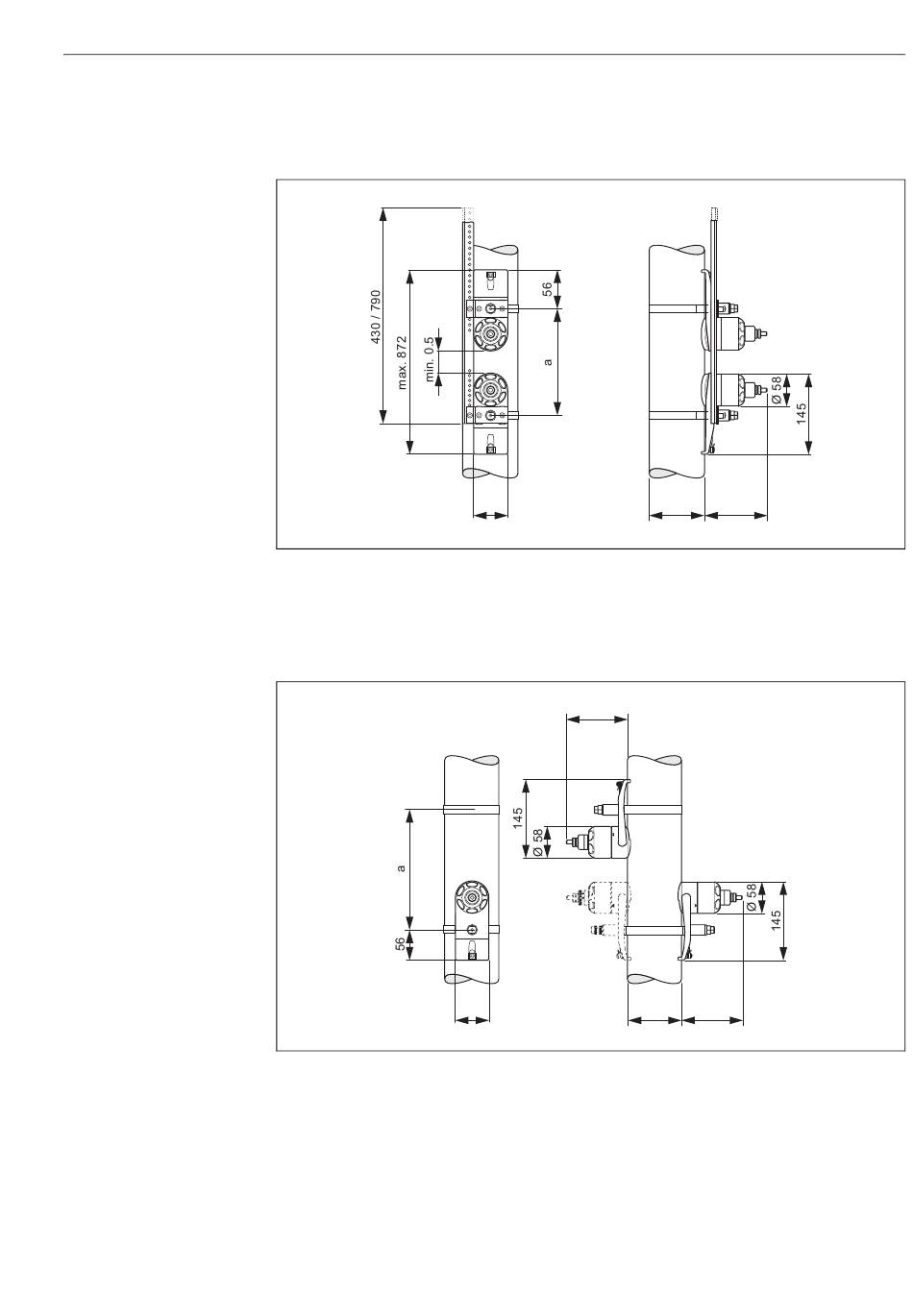

Abb. 55:
Abmessungen P-Sensor (Clamp On) / (Ausführung: 2 oder 4 Traversen)
a = Sensorabstand mit Hilfe des Quick Setup ermittelbar
b = Rohraußendurchmesser (wird von der Anwendung bestimmt)
Ausführung: 1 Traverse
Abb. 56:
Abmessungen P-Sensor (Clamp On) / (Ausführung: 1 Traverse)
a = Sensorabstand mit Hilfe des Quick Setup ermittelbar
b = Rohraußendurchmesser (wird von der Anwendung bestimmt)
62
111
62
10 Technische Daten
b
111
b
111
A0001154
A0001155
