RID14
4.2

Montagebedingungen

Der Anzeiger ist für den Einsatz im Feld konzipiert.
Die Einbaulage wird von der Ablesbarkeit des Displays bestimmt.
Arbeitstemperaturbereich:
–40 ... +80 °C (–40 ... +176 °F)
HINWEIS
Verringerte Lebensdauer des Displays bei hohen Temperaturen
‣
Gerät möglichst nicht im oberen Temperaturgrenzbereich betreiben.
Bei Temperaturen < –20 °C (–4 °F) kann die Anzeige träge reagieren.
Bei Temperaturen < –30 °C (–22 °F) ist die Ablesbarkeit der Anzeige nicht mehr gewähr-
leistet.
4.2.1

Abmessungen

132 (5.2)
112 (4.4)
166 (6.5)

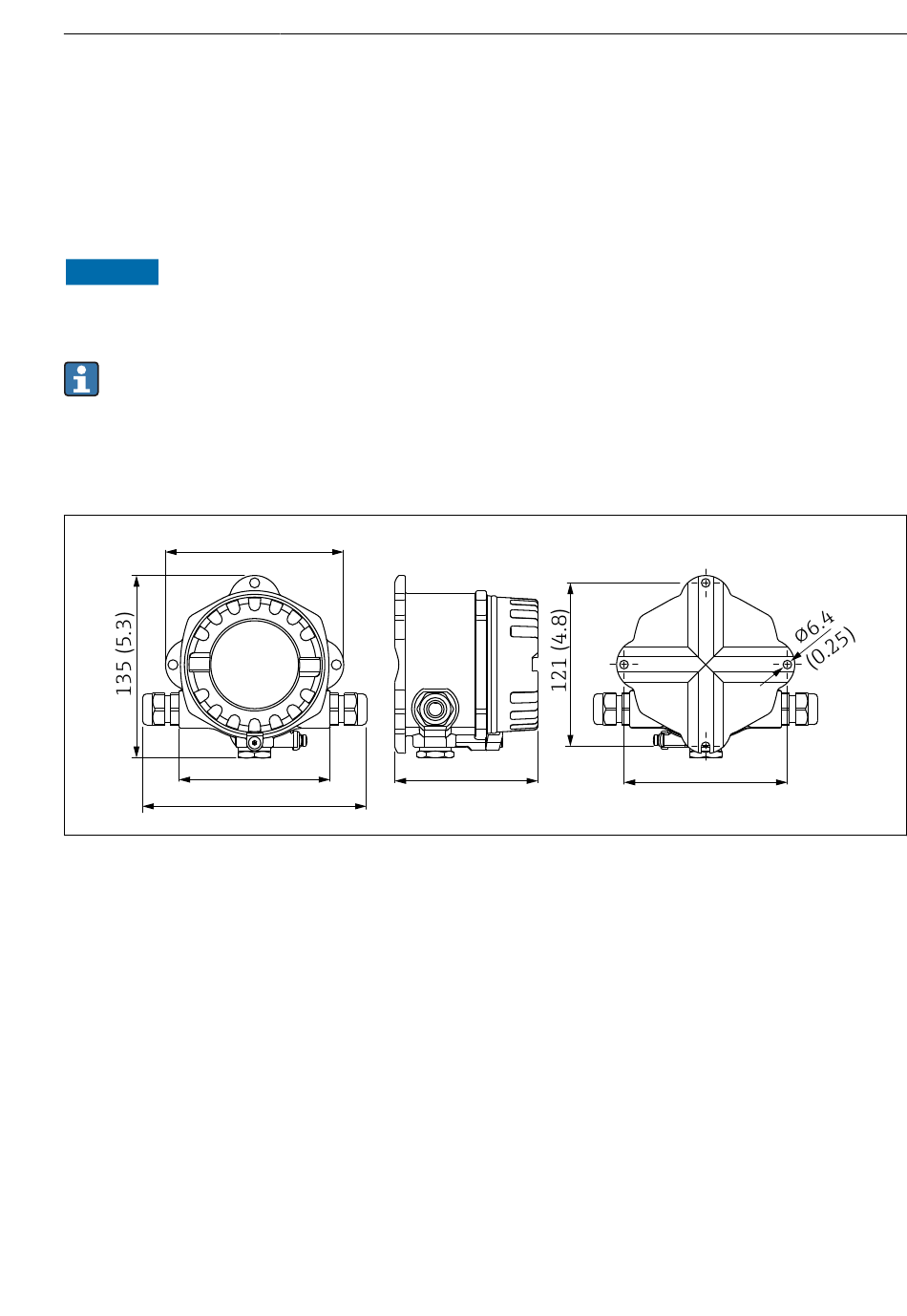

 2 Abmessungen des Feldanzeigers; Angaben in mm (in)
4.2.2 Montageort
Informationen über Bedingungen, die am Montageort vorliegen müssen, um das Gerät
bestimmungsgemäß zu montieren, wie Umgebungstemperatur, Schutzart, Klimaklasse etc.,
finden Sie in Kapitel "Technische Daten" in der Betriebsanleitung.
4.3

Montageanleitung

Das Gerät kann direkt an die Wand montiert werden →  10. Für die Rohrmontage steht
ein Montagehalter zur Verfügung →  4,  11.
Das beleuchtete Display ist in 4 verschiedenen Positionen montierbar →  10.
Endress+Hauser
106 (4.2)
121 (4.8)
Montage
A0011152
9
