10 Technische Daten
120
10.4

Abmessungen W-Sensoren (Clamp On)

62

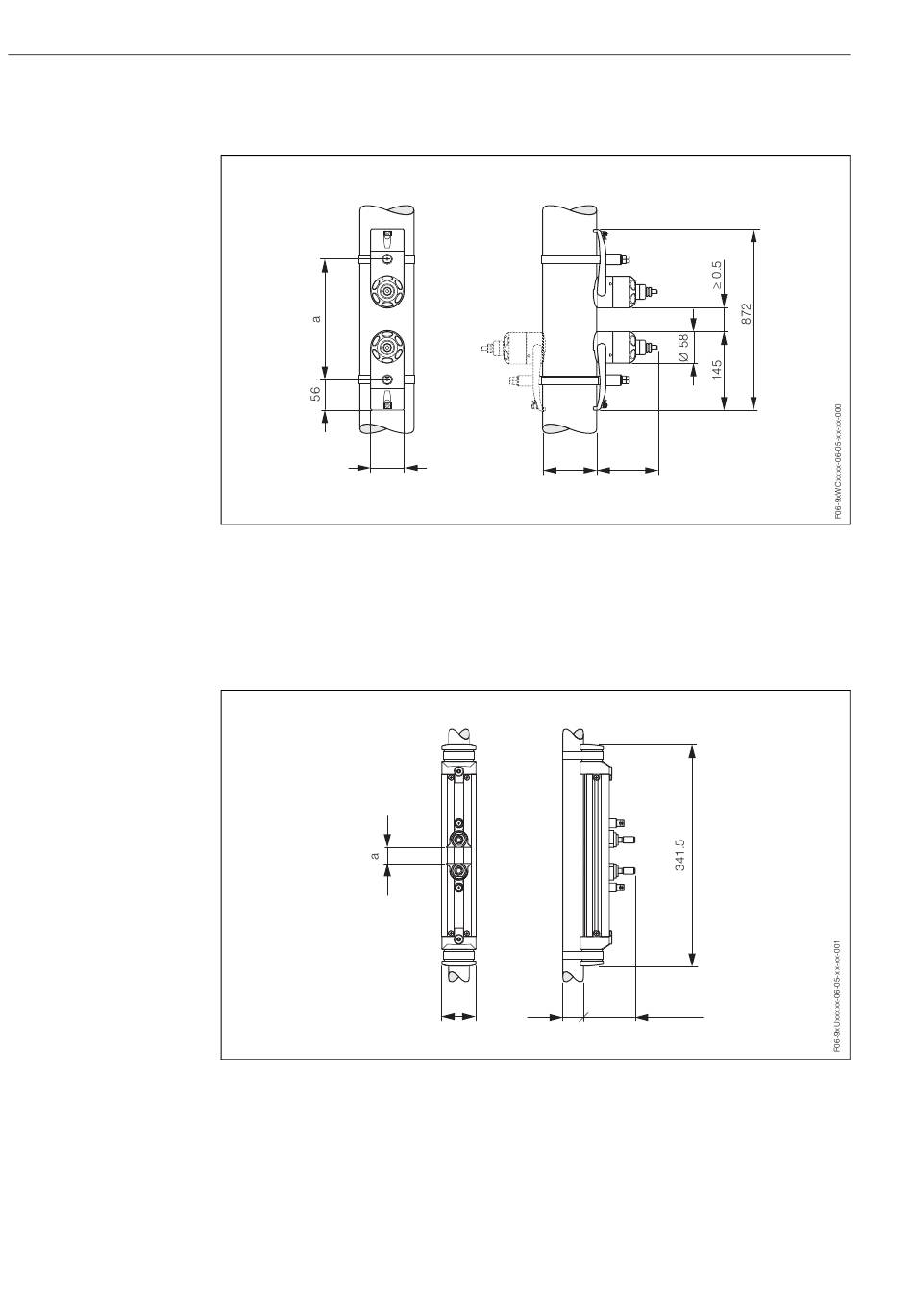

Abb. 76: Abmessungen W-Sensor (Clamp On)
a = Sensorabstand mit Hilfe des Quick Setup ermittelbar
b = Rohraußendurchmesser (wird von der Anwendung bestimmt)
10.5

Abmessungen U-Sensoren (Clamp On)

Abb. 77: Abmessungen U-Sensoren (Clamp On)
a = Sensorabstand mit Hilfe des Quick Setup ermittelbar
b = Rohraußendurchmesser (wird von der Anwendung bestimmt)
b 111
52.5 b
PROline Prosonic Flow 93
max. 77.5
