IndraControl XFE 01.1

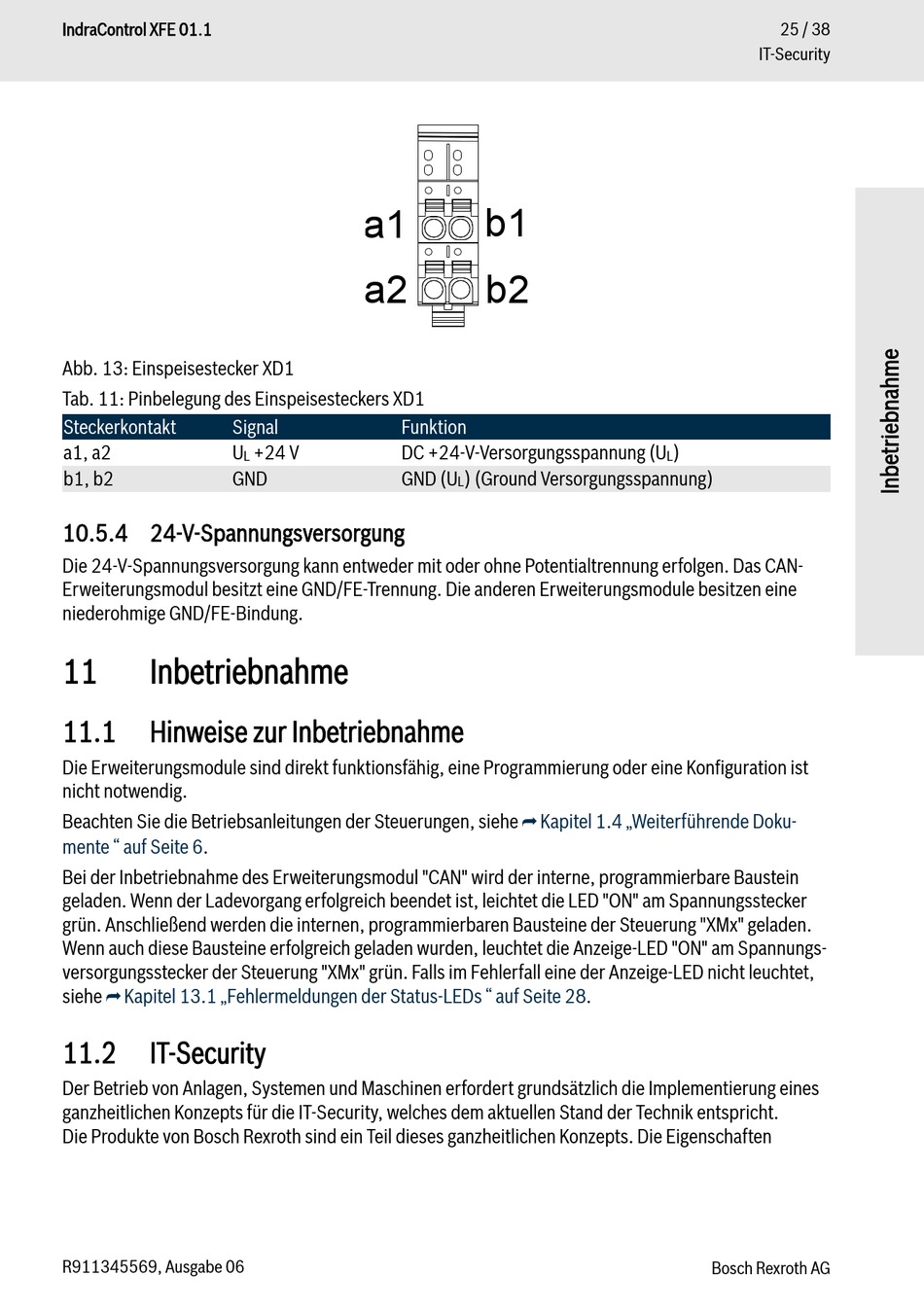

Abb. 13: Einspeisestecker XD1
Tab. 11: Pinbelegung des Einspeisesteckers XD1
Steckerkontakt
Signal
a1, a2
U
b1, b2
GND
10.5.4 24-V-Spannungsversorgung
Die 24-V-Spannungsversorgung kann entweder mit oder ohne Potentialtrennung erfolgen. Das CAN-
Erweiterungsmodul besitzt eine GND/FE-Trennung. Die anderen Erweiterungsmodule besitzen eine
niederohmige GND/FE-Bindung.
11
Inbetriebnahme
11.1
Hinweise zur Inbetriebnahme
Die Erweiterungsmodule sind direkt funktionsfähig, eine Programmierung oder eine Konfiguration ist
nicht notwendig.
Beachten Sie die Betriebsanleitungen der Steuerungen, siehe
mente " auf Seite
6.
Bei der Inbetriebnahme des Erweiterungsmodul "CAN" wird der interne, programmierbare Baustein
geladen. Wenn der Ladevorgang erfolgreich beendet ist, leichtet die LED "ON" am Spannungsstecker
grün. Anschließend werden die internen, programmierbaren Bausteine der Steuerung "XMx" geladen.
Wenn auch diese Bausteine erfolgreich geladen wurden, leuchtet die Anzeige-LED "ON" am Spannungs-
versorgungsstecker der Steuerung "XMx" grün. Falls im Fehlerfall eine der Anzeige-LED nicht leuchtet,
siehe
⮫ Kapitel 13.1 „Fehlermeldungen der Status-LEDs " auf Seite
11.2
IT-Security
Der Betrieb von Anlagen, Systemen und Maschinen erfordert grundsätzlich die Implementierung eines
ganzheitlichen Konzepts für die IT-Security, welches dem aktuellen Stand der Technik entspricht.
Die Produkte von Bosch Rexroth sind ein Teil dieses ganzheitlichen Konzepts. Die Eigenschaften
R911345569, Ausgabe 06
a1
a2
Funktion
+24 V
DC +24-V-Versorgungsspannung (U
L
GND (U
b1
b2
) (Ground Versorgungsspannung)
L
⮫ Kapitel 1.4 „Weiterführende Doku-
28.
25 / 38
IT-Security
)
L
Bosch Rexroth AG
