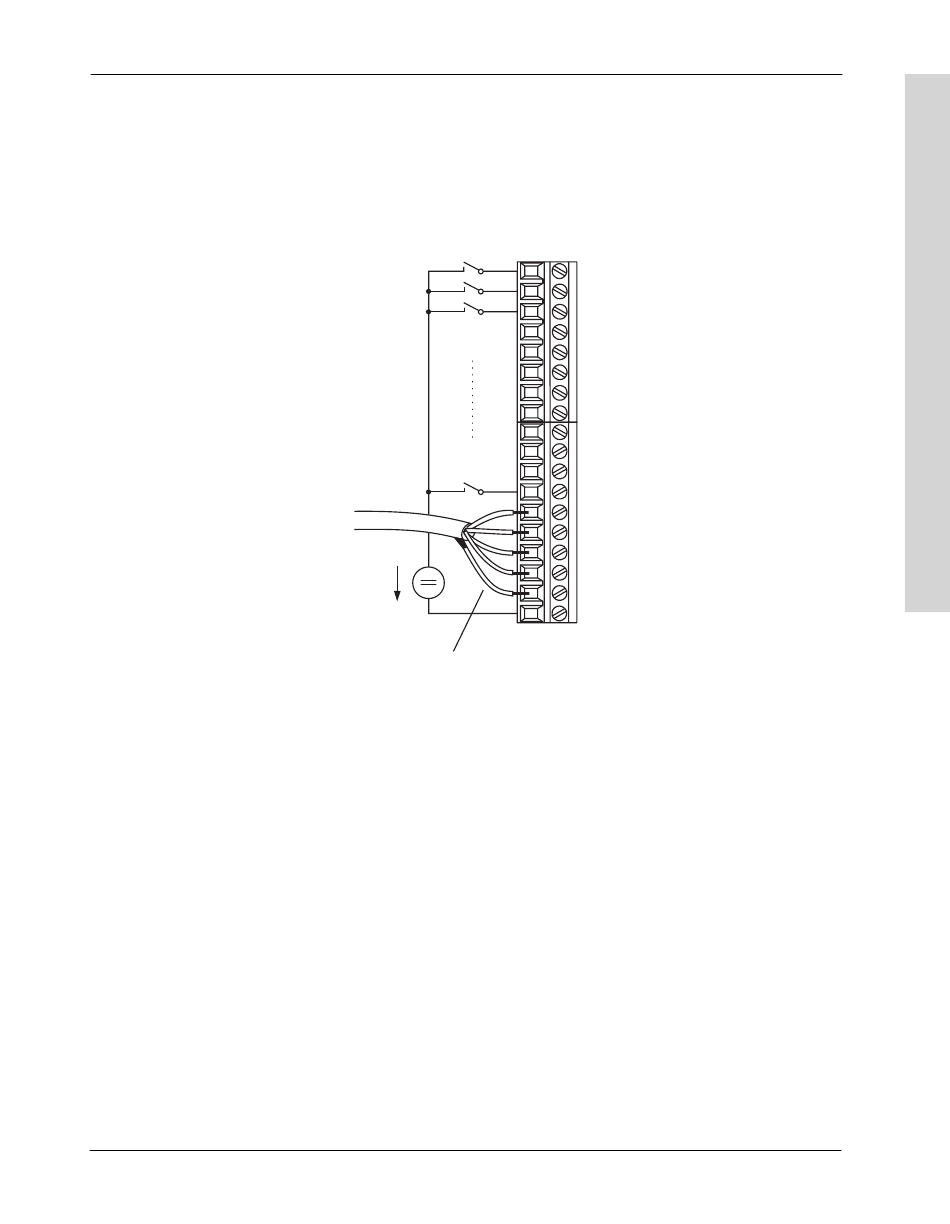

14.1 VERDRAHTUNGSSCHEMA
Verdrahtungsschema mit bis zu zwölf Digitaleingängen, drei Zählereingängen und einem Interruptein-
gang:
14.2 BEDIENUNG DER ZÄHLER
Die Bedienung erfolgt entweder über den Funktionsblock CMDC oder CMDD oder über den Aufruf
von Betriebssystemroutinen aus der AWL.
Es können aber auch beide Methoden miteinander gemischt werden.
Die Funktionsblöcke sind auf der Standardsoftwarediskette für die Kompaktsteuerung gespeichert.
