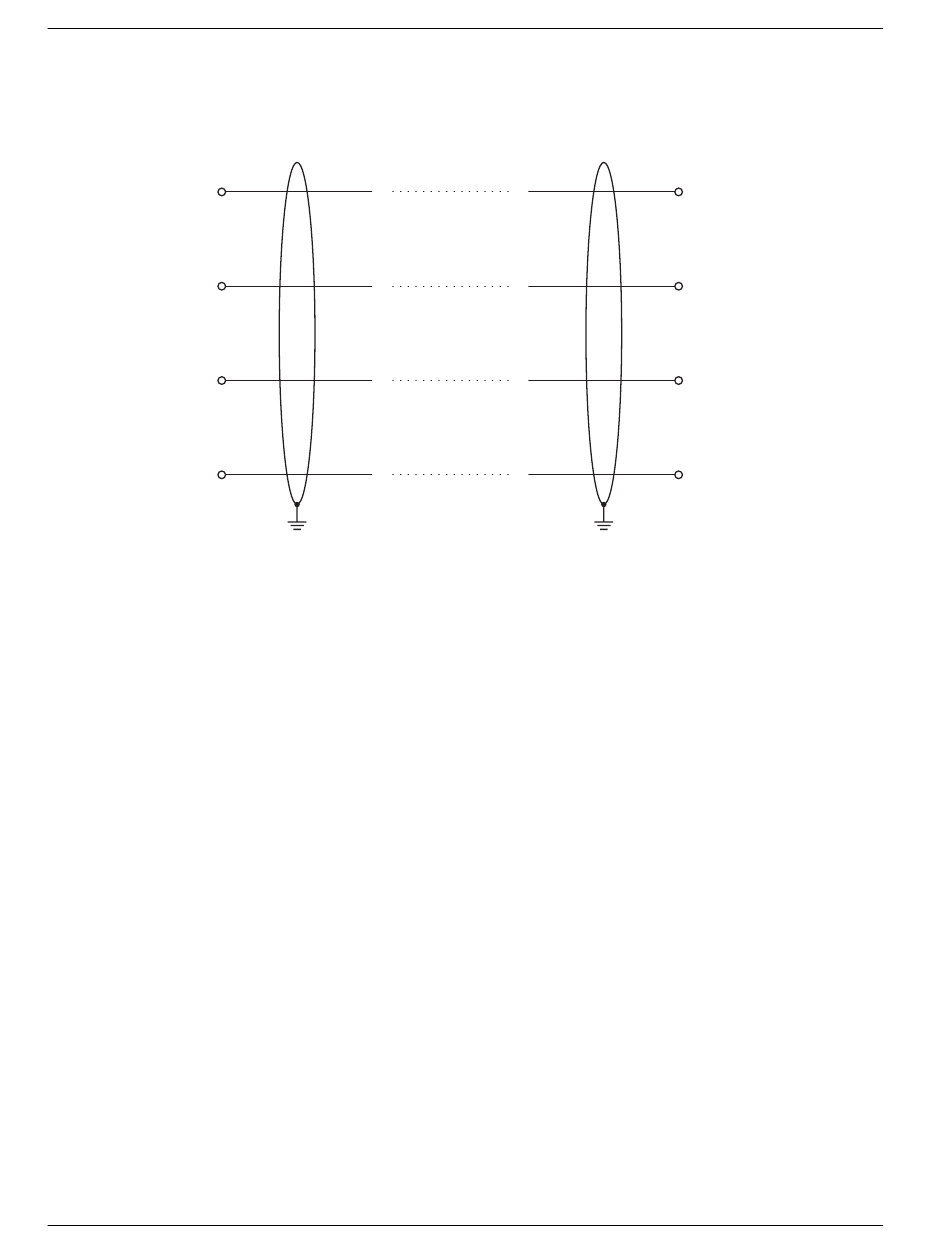

16.3 VERDRAHTUNGSSCHEMA

TXD
3
RXD
2
RTS
7
DSR
8

16.4 SCHIRMUNG UND ERDUNG

Für Schnittstellenverbindungen müssen geschirmte Kabel verwendet werden. Der Kabelschirm ist auf
beiden Seiten zu erden.
16.5 SOFTWAREMÄSSIGE BEDIENUNG
Die softwaremäßige Bedienung der Schnittstelle ist im Abschnitt "18. Bedienung der Schnittstellen IF1
und IF2" beschrieben.
16.6 COMPACT MMI P120 UND MMI P121
Für die Kompaktsteuerung sind die Bedientableaus Compact MMI P120 und MMI P121 erhältlich. Sie
werden an die Schnittstelle IF1 angeschlossen (Verbindungskabel: BRKACOMP1-0). Die Versorgung
erfolgt über Pin 4.
- 76 -
