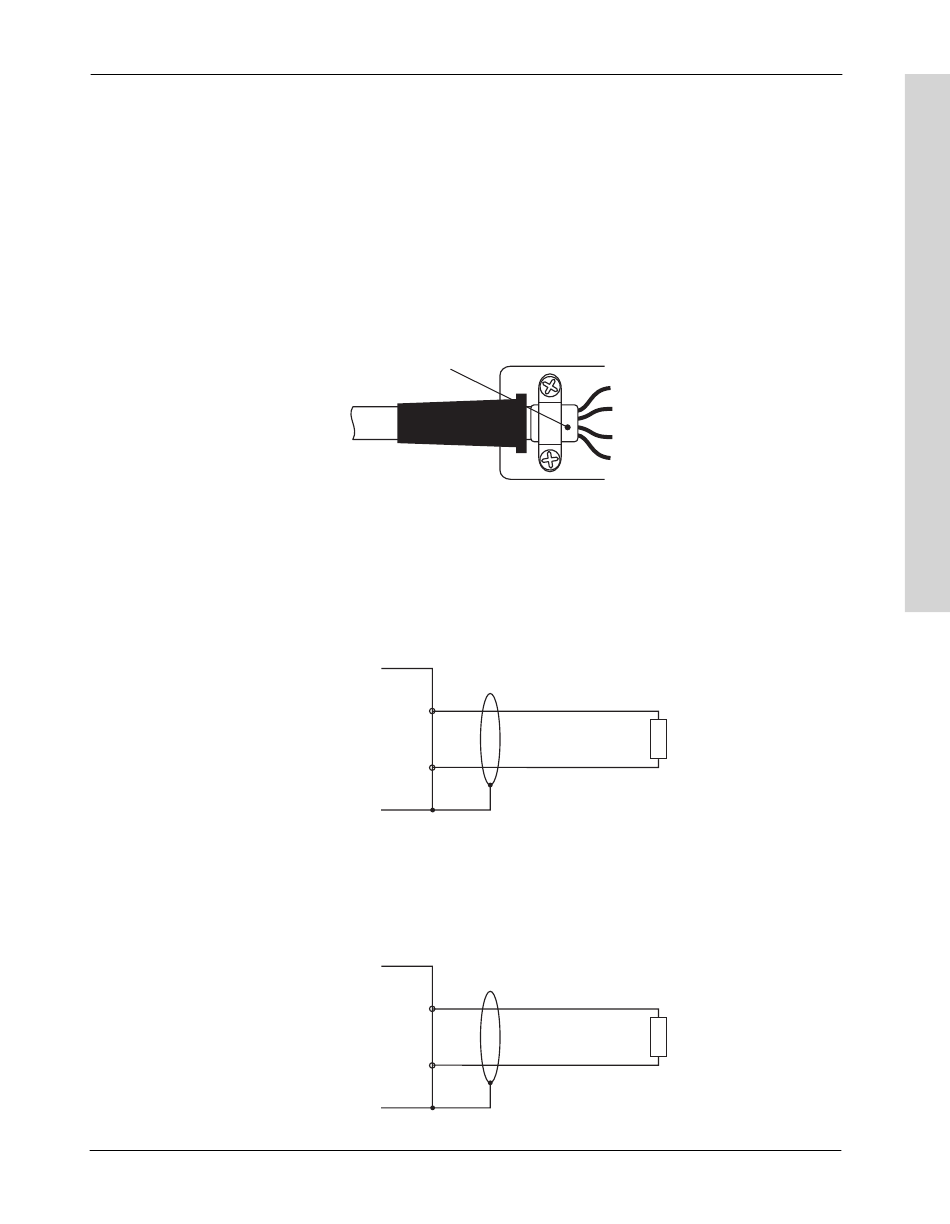

13.4 SCHIRM ERDEN
Vollmetallschrauben oder metallisierte Steckergehäuse stellen die einfachste und wirkungsvollste
Lösung zur Ableitung der Störungen vom Kabelschirm zum Gehäuse der Kompaktsteuerung dar.
Der Schirm ist direkt auf das Steckergehäuse zu legen.

13.5 VERDRAHTUNGSSCHEMA

Spannungsausgang
9polige
DSUB-Buchse
Stromausgang
9polige
DSUB-Buchse
Kabelschirm mit
Kabelschelle und
Gehäuse verbunden
U
GND
I
GND
B&R KOMPAKTSTEUERUNG
