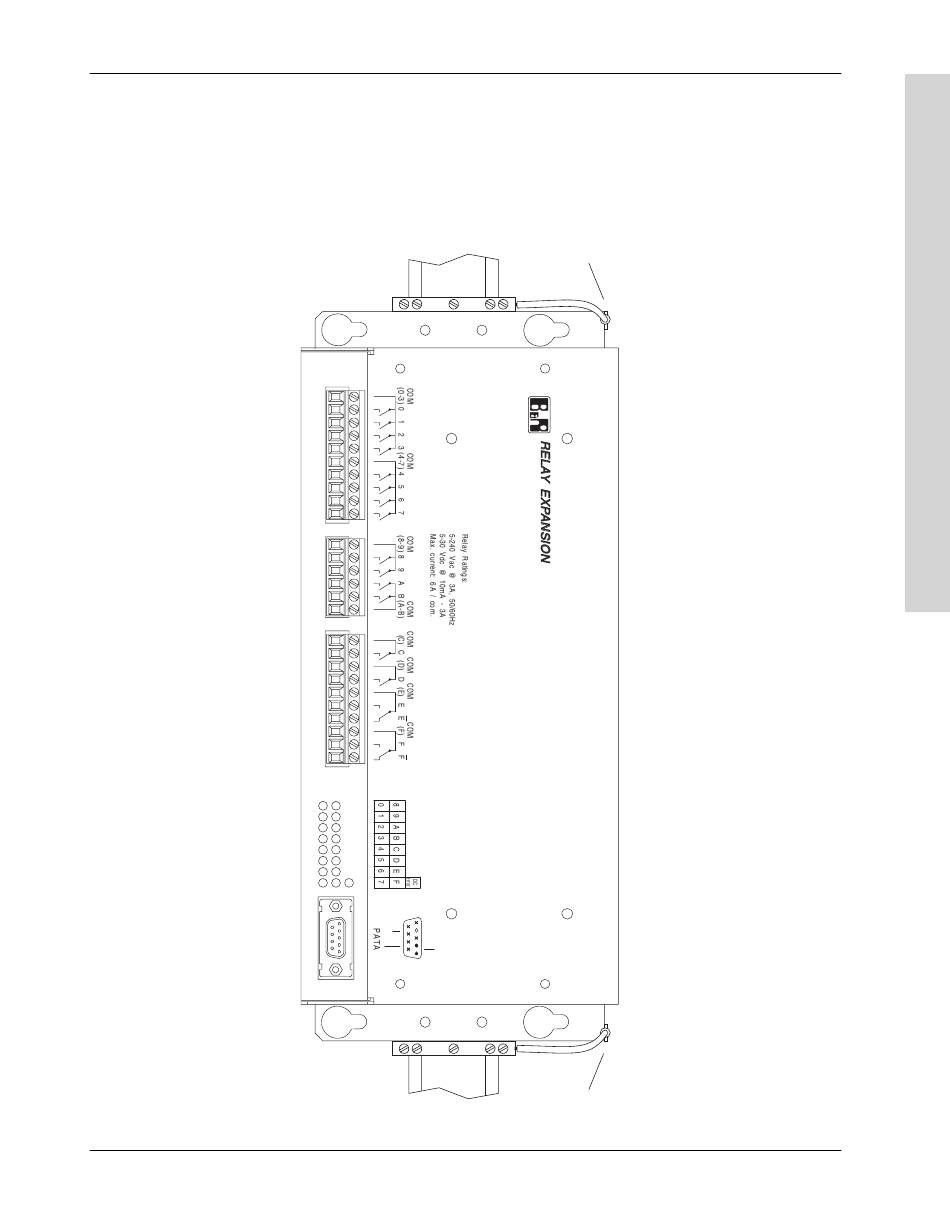

Relais-Aufsteckkarte auf der Hutschiene befestigen. Die Hutschiene muß geerdet sein!
Links und rechts von der Relais-Aufsteckkarte eine Schutzleiterklemme einsetzen. Relais-Aufsteckkarte
über die vorbereiteten Kontakte erden.
Verbindung über
Flachstecker
+24V
Clk
GND
Clk
Reset
D-OUT
D-IN
D-OUT
D-IN
Verbindung über
Flachstecker
B&R KOMPAKTSTEUERUNG
Input:
+24Vdc
GND
