10.2 EINGANGSSCHALTUNG

E 0-B
E C-F
GND
Die Zähler- und Interruptlogik ist im Abschnitt "14. Zählereingänge und Interrupteingang" beschrieben.

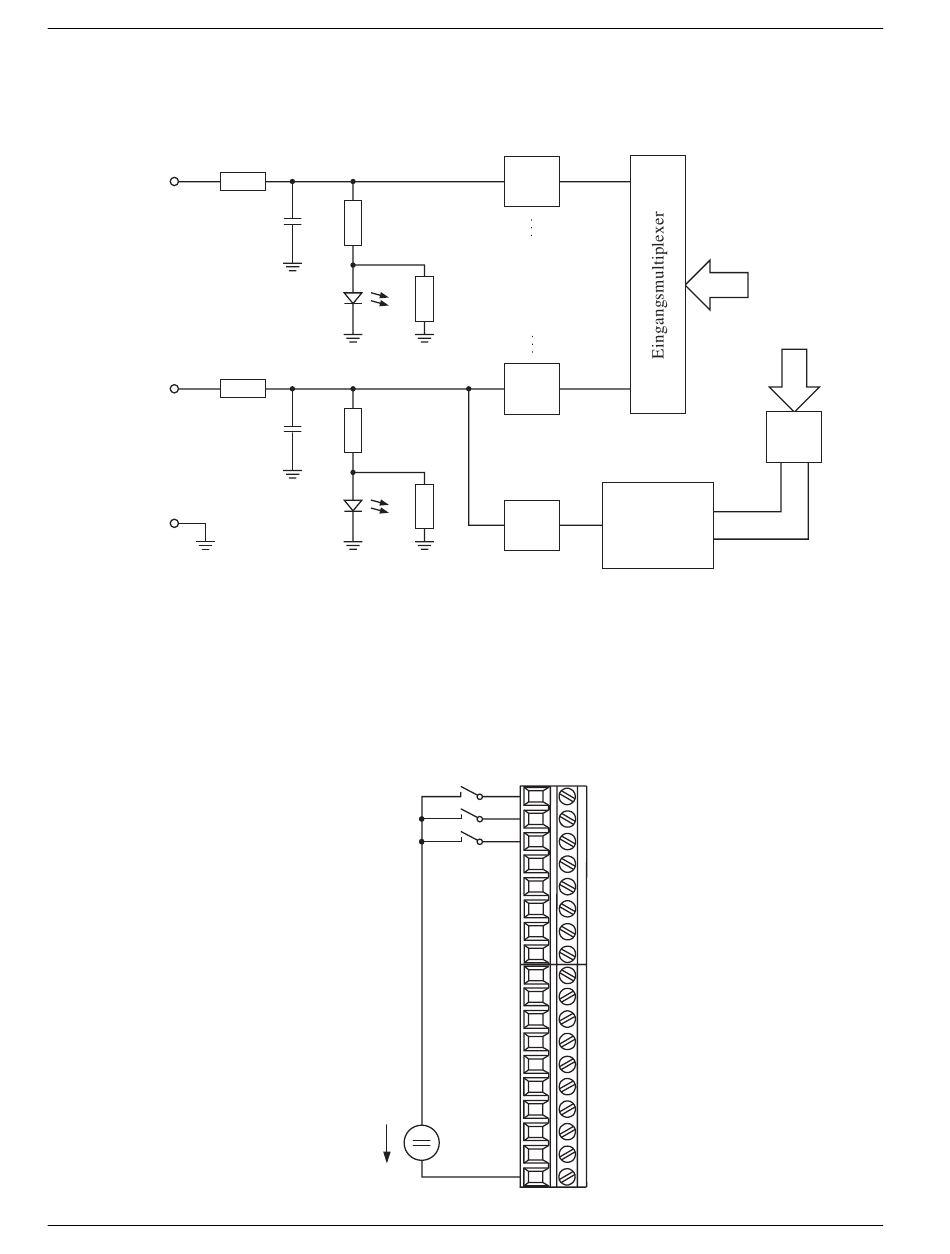

10.3 VERDRAHTUNGSSCHEMA FÜR DIGITALEINGÄNGE
- 22 -
18 V ... 4 ms
24 V ... 2 ms
30 V ... 1,6 ms
LED
LED
24 VDC
Filter
Filter
20 kHz
Zähler- und
Interrupt-
Filter
logik
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
GND
GND
Adreß-,
Daten-
und
Steuerbus
Latch
