7. SPANNUNGSVERSORGUNG

Die LED DCOK zeigt an, daß die Steuerung versorgt wird. Es gibt zwei Möglichkeiten die Kompakt-
steuerung mit Spannung zu versorgen:
- ein Netzteil:
- zwei Netzteile:

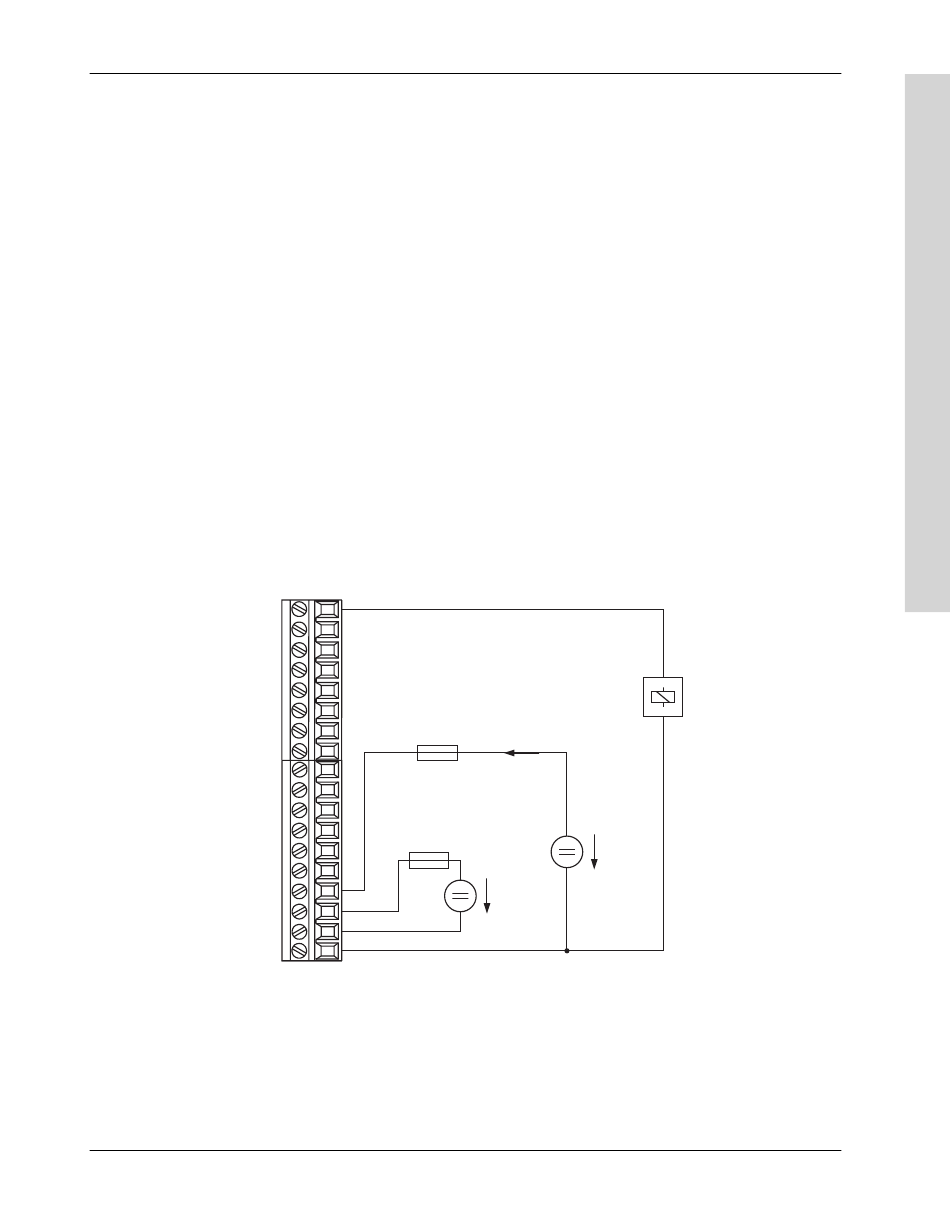

Ein Netzteil
Die Versorgung der Kompaktsteuerung mit einem Netzteil ist der Standardfall (Schaltung siehe
Abschnitt "11. Digitalausgänge").
Zwei Netzteile
Steuerung und Ausgänge werden getrennt versorgt.
0
1
2
3
4
5
6
7
8
9
A
B
C
D
+24 V OUTPUTS
+24 VDC PLC
GND
GND
* 10 A Vorsicherung (träge) zum Schutz des Anschlußsteckers im Kurzschluß- oder Verpolungsfall.
- gemeinsame Versorgung für Ein- und Ausgänge
- eine für die Steuerung
- eine für die digitalen Ausgänge
10 AT
10 AT *
U ... 24 VDC / 1 A
1
U ... 24 VDC / I
2
I ... Summenstrom aller Ausgänge
A
B&R KOMPAKTSTEUERUNG
I
A
U
2
U
1
A
Relais
Hilfskontakt
- 17 -
