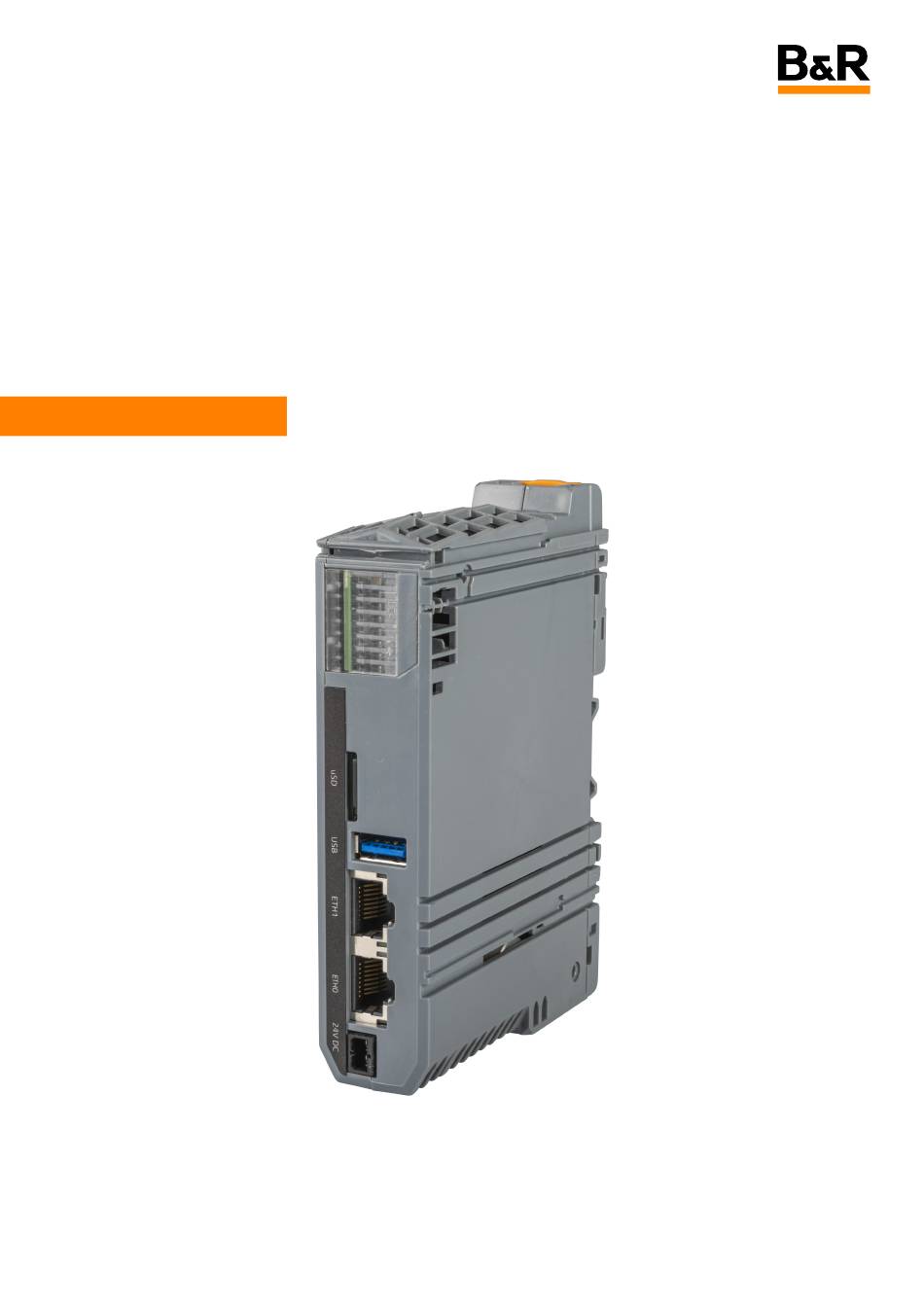

- Seite 1 X20EDS410 Datenblatt 1.00 (Februar 2025) Originalbetriebsanleitung...
- Seite 2 Kompatibilität jedenfalls ausgeschlossen und hat der Kunde die Kompatibilität in eigener Ver- antwortung vorab zu prüfen. Versionshistorie B&R stellt Dokumente so aktuell wie möglich zur Verfügung. Die aktuellen Versionen stehen auf der B&R Homepage www.br-automation.com zum Download bereit. X20EDS410 Datenblatt V 1.00...
- Seite 3 X20 Edge, ARM i.MX8M Plus 1,6 GHz 4 GB RAM, 2x ETH, 1x USB tauschbarer Programmspeicher: 64 GB µSD Karte Tabelle 1: X20EDS410 - Bestelldaten 1.3 Modulinformation Der X20 Edge von B&R verbindet die Maschinensteuerung mit den Planungssystemen und ermöglicht so einen tiefen Einblick in die Produktion.
- Seite 4 Halbduplex Vollduplex Autonegotiation Auto-MDI/MDIX USB 2.0 / 3.0 Ausführung Typ A Elektrische Eigenschaften Potenzialtrennung Ethernet zueinander und zu Versorgung getrennt USB zur Versorgung nicht getrennt Einsatzbedingungen Einbaulage waagrecht senkrecht Nein Tabelle 2: X20EDS410 - Technische Daten X20EDS410 Datenblatt V 1.00...
- Seite 5 27,5 mm Höhe 124 mm Tiefe 92 mm Gewicht 165 g Tabelle 2: X20EDS410 - Technische Daten 2.2 Bedien- und Anschlusselemente LED-Statusanzeige SD-Karten-Steckplatz 2x Ethernet-Schnittstelle Spannungsversorgung 2.2.1 Status LEDs Das Modul verfügt über 1 zweifarbige LED, mit der der generelle Status des Moduls angezeigt wird.
- Seite 6 Die Einstellungen können über die Webschnittstelle geändert werden - siehe "Webschnittstelle" auf Seite Anschlussbelegung Schnittstelle Anschlussbelegung Ethernet Daten 1+ Daten 1- Daten 2+ Daten 3+ Daten 3- Daten 2- Daten 4+ Geschirmter RJ45 Port Daten 4- X20EDS410 Datenblatt V 1.00...
- Seite 7 1) Die Klemmleiste ist für 28-16AWG (8A) geeignet. Nur Kupferleiter verwende. 2) Die maximale Temperatur des Eingangsanschlusskabels sollte höher als 70 °C sein. Dies ist ein offenes Gerät und sollte in einem geeigneten Gehäuse installiert werden. X20EDS410 Datenblatt V 1.00...
- Seite 8 Nach dem ersten Login erscheint der Dialog zum Ändern des Passworts. Die Webschnittstelle gliedert sich in folgende Bereiche, um Informationen zu erhalten bzw. Einstellung des X20-Edge zu ändern: • Overview • Network Settings • Time Settings • Account Management • System Management • System Information X20EDS410 Datenblatt V 1.00...
- Seite 9 Über die Seite "Network Settings" können die Netzwerkschnittstellen des X20-Edge konfiguriert werden. Es kann die jeweilige Ethernet-Schnittstelle ausgewählt und anschließend die dazu gehörenden Einstellungen durchgeführt werden. Information: Standardmäßig ist die ETH0-Schnittstelle mit einer festen IP-Adresse (192.168.1.1) konfi- guriert. Die ETH1-Schnittstelle ist auf DHCP eingestellt. X20EDS410 Datenblatt V 1.00...
- Seite 10 Über die Seite "TimeSettings" kann die Uhrzeit des X20-Edge konfiguriert werden. Der X20 Edge ist mit einem RTC (Real Time Clock) Chip ausgestattet. Konfigurieren der internen RTC-Chip-Zeit. Weiters kann für die Zeitsychronisierung auch NTP (Network Time Protocol) verwendet werden. Information: Standardmäßig ist NTP deaktiviert. X20EDS410 Datenblatt V 1.00...
- Seite 11 Über die Weboberfläche kann die Secure Shell (SSH) aktiviert bzw. deaktiviert werden. Information: Die Secure Shell ist Standardmäßig aktiviert. Wenn die Secure Shell (SSH) deaktiviert ist, werden bereits angemeldete Benutzer nicht automatisch abgemeldet oder die Session beendet. X20EDS410 Datenblatt V 1.00...
- Seite 12 Der X20 Edge unterstützt eine SSH-Schnittstelle. Mittels einer SSH-Software, wie z. B. "Putty", kann über die IP-Adresse des Gerätes die Verbindung geöffnet werden. Für Details zur Verbindung und Logindaten siehe "Inbetriebnahme" auf Seite Information: Benutzername und Passwort sind identisch zur Webschnittstelle. X20EDS410 Datenblatt V 1.00...
- Seite 13 Zur Erstellung einer µSD-Karte mit einem neuen Image können Tools wie z. B. "rufus" (https://rufus.ie/) verwendet werden. Information: Es ist darauf zu prüfen, ob auf dem X20 Edge bereits das aktuelles Software-Image instal- liert ist. Die installierte Version kann über die Webschnittstelle "System Information" ab- gefragt werden. X20EDS410 Datenblatt V 1.00...
- Seite 14 Folgende Standardeinstellungen sind für den ersten Login vorgegeben: • IP-Adresse der Schnittstelle ETH0: 192.168.1.1 • Hostname der Schnittstelle ETH1: BR-X20Edge • Standard-Benutzername: admin • Standard-Passwort: admin Information: Das Standard-Passwort muss nach dem ersten Login geändert werden. X20EDS410 Datenblatt V 1.00...
