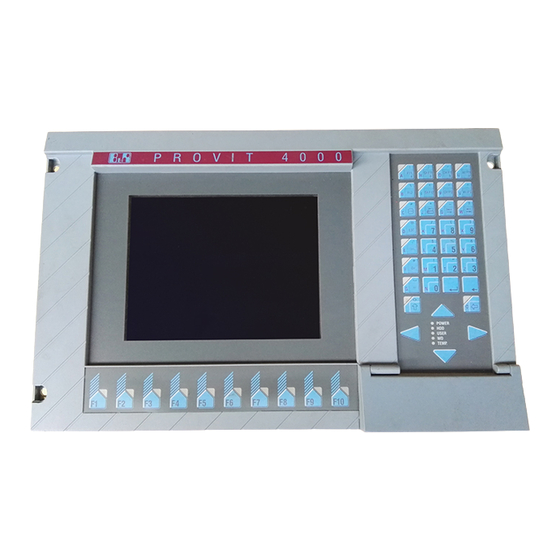

B&R PROVIT 4000 Anwenderhandbuch
  1. Anleitungen
  2. Marken
  3. B&R Anleitungen
  4. Steuergeräte
  5. PROVIT 4000
  6. Anwenderhandbuch
B&R PROVIT 4000 Anwenderhandbuch

B&R PROVIT 4000 Anwenderhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PROVIT 4000
ANWENDERHANDBUCH
Version:
Best. Nr.:
®
ARCNET
ist ein eingetragenes Warenzeichen der Datapoint Corp.
®
ETHERNET
ist ein eingetragenes Warenzeichen der XEROX Corp.
®
IBM
ist ein eingetragenes Warenzeichen der International Business Machines Corp.
®
MS-DOS
ist ein eingetragenes Warenzeichen der Microsoft Corp.
®
Windows
ist ein eingetragenes Warenzeichen der Microsoft Corp.
®
OS-2
ist ein eingetragenes Warenzeichen der International Business Machines Corp.
®
PROFIBUS
ist ein eingetragenes Warenzeichen der PROFIBUS Nutzer Organisation
2.0 (Dezember 1995)
MAPRV4000-0
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für B&R PROVIT 4000

Inhaltszusammenfassung für B&R PROVIT 4000

  • Seite 1 PROVIT 4000 ANWENDERHANDBUCH Version: 2.0 (Dezember 1995) Best. Nr.: MAPRV4000-0 ® ARCNET ist ein eingetragenes Warenzeichen der Datapoint Corp. ® ETHERNET ist ein eingetragenes Warenzeichen der XEROX Corp. ® ist ein eingetragenes Warenzeichen der International Business Machines Corp. ® MS-DOS ist ein eingetragenes Warenzeichen der Microsoft Corp.
  • Seite 2 Inhaltliche Änderungen dieses Handbuches behalten wir uns ohne Ankündigung vor. Die Bernecker und Rainer Industrie-Elektronik GmbH haftet nicht für technische oder drucktechnische Fehler und Mängel in diesem Handbuch. Außerdem übernimmt die Bernecker und Rainer Industrie-Elektronik GmbH keine Haftung für Schäden, die direkt oder indirekt auf Lieferung, Leistung und Nutzung dieses Materials zurückzuführen sind.
  • Seite 3 INHALTSVERZEICHNIS...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 1. Allgemeines ............................... 9 1.1 Allgemeines ............................. 11 1.2 PROVIT 4000 Industrie-PC ......................12 1.3 Betriebssystem ..........................14 1.4 Dokumentation ..........................14 1.5 Bestellnummern ..........................15 2. Inbetriebnahme ............................17 2.1 Auspacken ............................19 2.2 Überprüfen der Lieferung ........................ 19 2.3 Vor dem Einschalten ........................
  • Seite 6 4.3 Controller ............................41 4.3.1 Technische Daten ........................41 4.3.2 Motherboard ........................... 42 4.3.3 ISA Bus ..........................42 4.3.4 Netzteil ........................... 43 4.3.5 Diskettenlaufwerk ........................44 4.3.6 Lüfter ............................44 4.3.7 Erdungsanschluß ........................45 4.3.8 VGA Controller ........................45 4.3.9 CAN Bus ..........................46 4.3.10 Serielle Schnittstellen ......................
  • Seite 7 7.2.1 Abmessungen ........................76 7.2.2 Standard- bzw. Sondertastenmodule ..................76 7.3 Standardtastenmodule ........................77 7.3.1 Verbindung mit PROVIT 4000 bzw. anderen Tastenmodulen ..........77 7.3.2 Zusammenhang zwischen Tastenmodul und Displayeinheit ..........78 7.3.3 Tastenmodulkabel mit 90 cm Länge ..................79 7.3.4 Tastenmodul 16 Tasten ......................

  • Seite 9: Allgemeines

    ABSCHNITT 1 ALLGEMEINES...

  • Seite 11: Allgemeines

    1.1 ALLGEMEINES PROVIT 4000 ist ein Industrie-PC, der sich durch hohe Industrietauglichkeit, Funktionalität und Flexibilität auszeichnet. Industrietauglichkeit TFT/LCD Displays kratzfestes, entspiegeltes Schutzglas Front staub- und spritzwassergeschützt nach IP54 Norm großer Temperaturbereich, softwaremäßig auswertbare Temperaturüberwachung vier serielle Schnittstellen (drei sind galvanisch getrennt) Gerät nach DIN-IEC 68-2-27 schock- und nach DIN-IEC 68-2-6 vibrationsgeprüft...

  • Seite 12: Provit 4000 Industrie-Pc

    Hard Disks steckbar • Ausführung in Wechselrahmentechnik mit einer Speicherkapazität von ≥ 120 MBytes oder ≥ 340 MBytes lieferbar • Netzkabel • Netzkabel mit am PROVIT 4000 verschraubbarem Stecker • Ausführung mit Schukostecker oder offenen Kabelenden (für internationalen Anschluß)
  • Seite 13 Zubehör • Austauschfilter • Abdeckblech für Einsatz ohne Displayeinheit • Beschriftungsvordrucke • Zubehörsatz (Schrauben, Beilagscheiben, ...) • IBM AT Enhanced Tastatur (19") • PS2 Tastatur Adapter • Speichererweiterungen • PROFIBUS Karte • Serielle Schnittstellenkarte • Druckerkabel (CENTRONICS) 1,8 m • MS-DOS Betriebssystem •...

  • Seite 14: Betriebssystem

    Aufgrund der 100prozentigen Kompatibilität zu dem von IBM vorgegebenen IBM AT-Standard sind verschie- dene Betriebssysteme lauffähig. Von B&R ist wahlweise das Betriebssystem MS-DOS in deutscher oder englischer Ausführung erhältlich. Bei der Bestellung des PROVIT 4000 Industrie-PC als Set kann angegeben werden, ob MS-DOS vorinstalliert werden soll: Bestellnummer für Komplettierung: 5A4000.00...

  • Seite 15: Bestellnummern

    Hard Disk ≥ 340 MB 5A4000.03 Netzkabel mit Stecker - PROVIT 3030/4000 9A0001.01 Netzkabel ohne Stecker - PROVIT 3030/4000 9A0001.02 Ersatz-Filzfilter für Lüfter (10er Pack) 5A4001.01 Abdeckblech - PROVIT 4000 5A4002.01 Zubehörsatz - PROVIT 4000 5A4003.01 Beschriftungsvordruck - PROVIT 4000 5A4003.02...

  • Seite 16: Sonstiges Zubehör

    RS232 ISA Karte 5A1102.00-090 CENTRONICS Kabel 1,8 m 9A0005.01 MS-DOS Deutsch 9S0000.01-010 MS-DOS Englisch 9S0000.01-020 Komplettierung PROVIT 4000 5A4000.00 PROVIT MKEY Dev Kit - Modular Key Blocks 5S0001.02-090 Touch Screen Utilities 5S0003.01-090 PROVIT PC Card Utilities - Phoenix PC Card Manager 5S0002.01-020 Beschriftungsvorlage PANELWARE (blau) 4A0005.00-000...

  • Seite 17: Inbetriebnahme

    ABSCHNITT 2 INBETRIEBNAHME...

  • Seite 19: Auspacken

    2.1 AUSPACKEN 1. Karton öffnen 2. Die zwei Schachteln mit Dokumentation und Zubehörteilen herausnehmen 3. PROVIT 4000 zusammen mit den Schaumstoffteilen herausnehmen und auf ebener Fläche abstellen 4. Schaumstoffteile vorsichtig entfernen 2.2 ÜBERPRÜFEN DER LIEFERUNG Die Verpackung des PROVIT 4000 Industrie-PC bietet bei sachgemäßem Umgang einen wirkungsvollen Schutz gegen Transportschäden.

  • Seite 20: Vor Dem Einschalten

    Wenn der Spannungswahlschalter nicht ausgeführt ist, ist das Gerät mit einem Netzteil ausgestattet, das einen Spannungsbereich von 90 - 260 VAC abdeckt. Der PROVIT 4000 Industrie-PC kann wahlweise mit Netzspannungen von 230 VAC (Europa) oder 115 VAC (USA) betrieben werden. Vor dem Anschluß an die Netzspannung ist die Stellung des Spannungswahlschal- ters zu überprüfen.

  • Seite 21: Provit 4000 Konfigurieren

    2.4 PROVIT 4000 KONFIGURIEREN Die Konfiguration des PROVIT 4000 Industrie-PC wird mit Hilfe des BIOS Setup durchgeführt. Im BIOS Setup steht nur der Standardtastaturtreiber zur Verfügung. Bei deutschen Tastaturen sind daher unter anderem die Tasten [Y] und [Z] vertauscht. 2.4.1 BETRIEB MIT EINER HARD DISK 1) Netzstecker ziehen.

  • Seite 22: Betrieb Mit Zwei Hard Disks

    2.4.2 BETRIEB MIT ZWEI HARD DISKS 1) Netzstecker ziehen. 2) Hard Disk 1 in den Master Steckplatz stecken (siehe Abschnitt "4.4 Hard Disk"). Die Laufwerksbezeichnung ist c: 3) Hard Disk 2 in den Slave Steckplatz stecken. Die Laufwerksbezeichnung ist d: 4) Netzstecker einstecken.

  • Seite 23: Pentium Setup

    2.4.3 PENTIUM SETUP Der Controller 5C4000.04 ist mit einem Pentium Prozessor ausgestattet. Der folgende Hinweis ist unbedingt zu beachten: Die internen Schnittstellen dürfen nicht enabled werden. Die Schnittstellen sind von B&R standardmäßig auf "disable" gestellt (im BIOS Setup: "Peripheral Configuration").

  • Seite 24: Hard Disk Duplizieren (Ms-Dos)

    2.5 HARD DISK DUPLIZIEREN (MS-DOS) Der PROVIT 4000 Industrie-PC bietet als Feature für Serienmaschinen das Duplizieren einer Hard Disk an. Dabei wird der Inhalt einer Hard Disk (Quelle) auf eine zweite Hard Disk (Ziel) kopiert. Auf der zu kopierenden Hard Disk sind sämtliche für den Betrieb der Anlage erforderlichen Files und Daten sowie das Betriebssystem gespeichert.

  • Seite 25: Montage

    ABSCHNITT 3 MONTAGE...

  • Seite 27: Einbau In 19" Rahmen

    Schrauben M6 vier Beilagscheiben M6 vier Käfigmuttern im 19" Rahmen P R O V I T 4 0 0 0 POWER USER TEMP. Montage: Käfigmuttern in 19" Rahmen einsetzen PROVIT 4000 Gehäuse ansetzen mit Schrauben und Beilagscheiben fixieren Schraubenabdeckungen anbringen...

  • Seite 28: Einbau In Wanddurchbrüche

    Für die Befestigung werden benötigt: vier Schrauben M6 vier Beilagscheiben M6 vier Zahnscheiben vier Muttern M6 Achten Sie auf ausreichende Tragfähigkeit des Wandmaterials. Das PROVIT 4000 wiegt ca. 12 kg. EINBAU IN WANDDURCHBRUCH 465,1 mm (18 5/16 in.) 450 mm (17 3/4 in.) Montage: Ausschnitt und Bohrungen gemäß...

  • Seite 29: Schraubenabdeckungen

    Druck aushebeln 3.4 LUFTZIRKULATION Auf ausreichende Luftzirkulation ist zu achten. Das PROVIT 4000 Gehäuse verfügt auf der rechten Seite über einen Lüfter. Auf der linken Seite und auf der Oberseite des Gehäuses befinden sich Luftdurchlässe. Lüfter und Luftdurchlässe dürfen nicht verbaut werden!

  • Seite 31: Gerätebeschreibung

    ABSCHNITT 4 GERÄTEBESCHREIBUNG...

  • Seite 33: Abmessungen

    4.1 ABMESSUNGEN P R O V I T 4 0 0 0 POWER USER TEMP. 395,8 10,8 33,2 HINWEIS: Die Abmaße für den Einbau in einen Wanddurchbruch sind im Abschnitt "3.2 Einbau in Wanddurchbrüche" angeführt.

  • Seite 34: Displayeinheit

    4.2 DISPLAYEINHEIT 4.2.1 DISPLAY Es gibt vier verschiedene Displaytypen: Bestellnummer 5D4000.01 5D4000.03 5D4000.04 5D4000.05 Displaytyp TFT farbig, 256 Farben, LCD STN farbig, 256 Farben, LCD monochrom, 16 Graustufen, TFT farbig, 256 Farben, CFL hinterleuchtet CFL hinterleuchtet CFL hinterleuchtet CFL hinterleuchtet Auflösung 640 * 480 Punkte 640 * 480 Punkte...

  • Seite 35: Tastatur

    Kontrast bei LCD Display: Bei LCD Displays kann der Kontrast eingestellt werden. Die Einstellung erfolgt über die beiden Shift-Tasten und über die Cursortasten [↑] und [↓]. Die Shift-Tasten müssen beide gleichzeitig betätigt werden. Mit der jeweiligen Cursortaste wird der Kontrast eingestellt.
  • Seite 36 Default Tastenbelegung Die eingebaute Matrixtastatur ist bereits mit einem Tastencode vorbelegt. Insgesamt sind drei verschiedene Landescodes gespeichert. Je nach Anwendung kann zwischen Deutsch, Englisch und International gewech- selt werden. Betroffen sind Zeichen wie Umlaute, Sonderzeichen usw. Standardmäßig ist der Internationale Code eingestellt. Internationaler Code bedeutet, daß sogenannte "Alternate Codes"...

  • Seite 37: Tastenbeschriftung

    Die Beschriftung der 16 Funktionstasten erfolgt mit vier Streifen, die von unten unter die Tastaturfolie geschoben werden. Die Schlitze sind bei offener Diskettenlaufwerksklappe zugänglich. Ein Vordruck für zwei Tastenbeschriftungen ist im Lieferumfang des PROVIT 4000 enthalten. Dieser kann mit einem Laserdrucker bedruckt und entsprechend der aufgedruckten Beschnittzeichen zurechtgeschnitten werden.

  • Seite 38: Diskettenlaufwerkklappe

    4.2.6 DISKETTENLAUFWERKKLAPPE Die Diskettenlaufwerkklappe schützt das eingebaute 3,5" Laufwerk vor Staub und Spritzwasser (IP54). 4.2.7 RESET-TASTE Unter der Diskettenlaufwerksklappe befindet sich eine Reset-Taste. Sie ist am besten mit einem schmalen Schraubenzieher zu erreichen. Das Betätigen der Reset-Taste löst einen Reset mit Speichertest aus (Kaltstart).

  • Seite 39: Austausch Der Displayeinheit

    4.2.9 AUSTAUSCH DER DISPLAYEINHEIT Displayeinheit nur bei gezogenem Netzstecker tauschen! Lösen der in der Zeichnung abgebildeten vier M5 Muttern Displayeinheit abziehen neue Displayeinheit aufstecken Festziehen der vier M5 Muttern Muttern lösen Muttern lösen...

  • Seite 40: Anmerkungen Zu Touch Screen

    4.2.10 ANMERKUNGEN ZU TOUCH SCREEN Die Displayeinheit wird komplett mit dem zugehörigen Treiber für den Betrieb des Touch Screens geliefert. Je nach Revision der Displayeinheit wird entweder ein Touch Screen vom Typ Dynapro oder Elotouch verwendet. Wenn eine Displayeinheit mit integriertem Touch Screen verwendet wird, steht die Schnittstelle COM2 nicht mehr zur Verfügung! Diese wird intern automatisch für die Touch Screen Bedienung belegt.

  • Seite 41: Controller

    4.3 CONTROLLER 4.3.1 TECHNISCHE DATEN Bestellnummer 5C4000.01 5C4000.02 5C4000.03 5C4000.04 Prozessor 486SLC2-25/50 486SLC2-33/66 486DX4-100 Pentium-100 interner Cache 16 KBytes 16 KBytes 8 KBytes 16 KBytes externer Cache 64 KBytes 256 KBytes 256 KBytes Arbeitsspeicher 4 MBytes 4 MBytes 8 MBytes 8 MBytes (DRAM) (max.

  • Seite 42: Motherboard

    Ihres Prozessors sind der Motherboardbeschreibung zu entnehmen. Die Erweiterung des Arbeitsspeichers ist im Abschnitt "8.1 Speichererweiterungen" beschrieben. 4.3.3 ISA BUS Der PROVIT 4000 Industrie-PC verfügt über einen 16-Bit ISA Bus mit vier Steckplätzen. Es können zwei lange und zwei kurze Karten gesteckt werden. Karteneinbau/-ausbau: Um Zugang zum Bus zu erlangen, muß...

  • Seite 43: Netzteil

    Wenn der Spannungswahlschalter nicht ausgeführt ist, ist das Gerät mit einem Netzteil ausgestattet, das einen Spannungsbereich von 90 - 260 VAC abdeckt. Der PROVIT 4000 Industrie-PC kann wahlweise mit Netzspannungen von 230 VAC (Europa) oder 115 VAC (USA) betrieben werden. Vor dem Anschluß an die Netzspannung ist die Stellung des Spannungswahlschal- ters zu überprüfen.

  • Seite 44: Diskettenlaufwerk

    4.3.5 DISKETTENLAUFWERK Der PROVIT 4000 Industrie-PC verfügt über ein 3,5" Diskettenlaufwerk, das von der Vorderseite zugänglich ist. Es können DD Disketten (720 KByte) oder HD Disketten (1,44 MByte) verwendet werden. Das Disketten- laufwerk ist durch eine Klappe gegen Staub und Spritzwasser geschützt (IP54).

  • Seite 45: Erdungsanschluß

    4.3.7 ERDUNGSANSCHLUSS Mit dem Erdungsanschluß an der linken Seite des PROVIT 4000 Industrie-PC soll eine zusätzliche Erdverbin- dung hergestellt werden. 4.3.8 VGA CONTROLLER Technische Daten: Speicher 0,5 MByte RAM Auflösung 640 * 480 Punkte Ansteuerung es können verschiedene Displayeinheiten angesteuert werden externer Monitor Ansteuerung möglich (Auflösung: 640 * 480)

  • Seite 46: Can Bus

    4.3.9 CAN BUS Der CAN Bus befindet sich an der linken Seite des PROVIT 4000 Industrie-PC. Als CAN Controller wird der INTEL 82527 Prozessor verwendet. Der CAN Bus wird entweder intern oder extern mit Spannung versorgt. Die Umschaltung erfolgt mit Hilfe eines Schalters.

  • Seite 47: Serielle Schnittstellen

    4.3.10 SERIELLE SCHNITTSTELLEN Die seriellen Schnittstellen COM1 bis COM4 befinden sich an der linken Seite des PROVIT 4000 Industrie-PC. COM1 COM2 9poliger DSUB-Stecker RS232 Schnittstelle RS232 Schnittstelle galvanisch getrennt nicht galvanisch getrennt bis 115 kBaud bis 115 kBaud Belegung Belegung...

  • Seite 48: Parallele Schnittstelle Lpt1

    4.3.11 PARALLELE SCHNITTSTELLE LPT1 Die parallele Schnittstelle LPT1 befindet sich an der linken Seite des PROVIT 4000 Industrie-PC. Sie ist auf eine 25polige DSUB-Buchse herausgeführt. Belegung Belegung 25polige DSUB-Buchse Data Strobe Autofeed Data 0 Error Data 1 Printer Init Data 2...

  • Seite 49: Anschluß Für Tastenmodule

    4.3.13 ANSCHLUSS FÜR TASTENMODULE Die Buchse für den Anschluß von bis zu sieben Tastenmodulen befindet sich an der linken Seite des PROVIT 4000 Industrie-PC. Die Tastenmodule arbeiten parallel zur eingebauten Matrixtastatur und zu einer optionell angesteckten externen enhanced AT-Tastatur. 1) Die Tastenmodule werden nur beim Einschalten oder nach einem Hardware-Reset (Betätigen der Reset-Taste) erkannt.

  • Seite 50: Anschluß Für Enhanced At-Tastatur

    Die Verbindung Controller - Display wird mit einem auf der Koppelplatine befindlichen Stecker hergestellt. 4.3.17 WATCHDOG Der PROVIT 4000 Industrie-PC ist mit einem Watchdog ausgestattet. Der Watchdog wird erst aktiv, nachdem die I/O Adresse 312h angesprochen wurde. Ab diesem Zeitpunkt muß die I/O Adresse innerhalb eines Zeitfensters von 25 µs und 70 ms neu angesprochen werden.

  • Seite 51: Jumper

    4.3.19 JUMPER Die Jumper werden für die Einstellung von Schnittstellen, Laufwerken und der Displaybetriebsart verwendet. Abhängig von der Controllerrevision gibt es zwei verschiedene Jumperanordnungen: Controller mit einer Rev. < 10.xx Controller mit einer Rev. ≥ 10.xx Jumperanordnung für Controller mit einer Rev. < 10.xx: Am oberen Rand des I/O Boards befinden sich sieben Jumperreihen.
  • Seite 52 Jumperreihe 1 Jumper Funktion disable CAN-IC (Achtung: Trotz disable wird CAN Adreßbereich nicht freigegeben!) CAN IRQ15 CAN IRQ11 CAN IRQ10 (default) CAN IRQ12 Jumperreihe 2 Jumper Funktion disable COM1 (Adresse wird freigegeben) disable COM2 (Adresse wird freigegeben) disable HDD (Adresse wird freigegeben) disable FDD (Adresse wird freigegeben) Jumperreihe 3...
  • Seite 53 Jumperanordnung für Controller mit einer Rev. ≥ 10.xx: Am oberen Rand des I/O Boards befinden sich neun Jumperreihen. Um Zugang zu den Jumpern zu erlangen, muß die Gehäuseabdeckung abgenommen werden. Dazu müssen die zwei unten abgebildeten Schrauben gelöst werden. Die Jumper sind in der Tabelle auf der nächsten Seite beschrieben. Die Beschreibung orientiert sich an der unten abgebildeten Zeichnung.
  • Seite 54 Disable offen CAN Controller aktiviert (I/O Adressen siehe Abschnitt "5.1 B&R I/O Bereich") gesteckt CAN Controller deaktiviert (I/O Bereich frei für z. B. ISA Karten) IRQ10 offen IRQ10 steht für ISA Karten zur Verfügung gesteckt IRQ10 wird für CAN Controller verwendet COM1 Disable offen...

  • Seite 55: Interact Hardwareschutz

    4.3.20 INTERACT HARDWARESCHUTZ Der INTERACT Hardwareschutz kann in alle PROVIT 4000 Industrie-PCs eingesetzt werden. Je nach Controllerrevision wird unterschieden: Controller INTERACT Hardwareschutz mit Rev. < 10.xx Bei Controllern mit einer Rev. < 10.xx wird der Betrieb des INTERACT Hardwareschutzes an der LPT1 alleine sowie der gemeinsame Betrieb eines INTERACT Hardwareschutzes intern im Gerät...
  • Seite 56 Von vorne gesehen, befindet sich der Aufnehmer des INTERACT Hardwareschutzes auf der linken Seite des I/O Boards. Aufgrund der mechanischen Ausführung des INTERACT Hardwareschutzes ist eine Verpolung ausgeschlossen. In den Aufnehmer des INTERACT Hardwareschutzes darf keine Batterie eingesetzt werden! Aufnehmer für INTERACT Hardwareschutz...

  • Seite 57: Betrieb Des Controllers Ohne Displayeinheit

    4.3.21 BETRIEB DES CONTROLLERS OHNE DISPLAYEINHEIT Falls erforderlich, kann der Controller auch ohne Displayeinheit betrieben werden. Anstelle der Displayeinheit wird ein Abdeckblech (5A4002.01) montiert. Der Betrieb der Tastenmodule ist nicht mehr möglich. Auf die richtige Jumperstellung achten (siehe Abschnitt "4.3.19 Jumper"): Controller mit einer Rev.
  • Seite 58 Um nach Montage des Abdeckblechs ein Hervorstehen des Diskettenlaufwerks zu vermeiden, kann es zurückgesetzt werden: Lösen der in der Zeichnung abgebildeten vier Schrauben. Sie befinden sich auf der Unterseite des PROVIT 4000 Diskettenlaufwerk zurückschieben Schrauben in die um 15 mm tiefer liegenden Bohrungen stecken und festschrauben...

  • Seite 59: Hard Disk

    4.4 HARD DISK In den Hard Disk Rahmen des PROVIT 4000 Industrie-PC können zwei Hard Disks gesteckt werden. Von B&R sind zwei Hard Disks mit einer unterschiedlichen Speicherkapazität erhältlich: Bestellnummer Hard Disk Speicherkapazität ≥ 120 MBytes 5A4000.01 Speicherkapazität ≥ 340 MBytes 5A4000.03...
  • Seite 60 Der Hard Disk Rahmen befindet sich auf der linken Seite des I/O Boards. Es können zwei Hard Disks gesteckt werden (Laufwerksbezeichnungen siehe Zeichnung). Die Hard Disks werden durch den am Gehäusedeckel aufgeklebten Schaumgummi fixiert. 1) Wenn nur eine Hard Disk verwendet wird, muß sie auf den Steckplatz für das Laufwerk c: gesteckt werden.

  • Seite 61: Netzkabel

    4.5 NETZKABEL Das Netzkabel ist im Lieferumfang des PROVIT 4000 Controllers nicht enthalten. Es muß extra bestellt werden. Das Kabel ist ca. 1,8 m lang. Bestellnummer Netzkabel 9A0001.01 Kabel mit Netzstecker 9A0001.02 Kabel ohne Netzstecker Die Verbindung auf der Geräteseite erfolgt mit einer verschraubbaren Steckverbindung. Der Anschluß an das Netz kann wahlweise mit einem Netzstecker oder durch direkte Verdrahtung erfolgen.

  • Seite 63: Software

    ABSCHNITT 5 SOFTWARE...

  • Seite 65: B&R I/O Bereich

    5.1 B&R I/O BEREICH I/O Adresse Funktion I/O Adresse Funktion 300h LED 0 305h LED F9 LED 1 LED F10 LED 2 reserviert LED 3 reserviert LED 4 reserviert LED 5 reserviert LED 6 reserviert LED 7 reserviert 301h LED 8 306h reserviert LED 9...

  • Seite 66: Tastenbeleuchtung

    5.2 TASTENBELEUCHTUNG 5.2.1 FUNKTIONSTASTEN LEDS Taste I/O Adresse 300h 300h 300h 300h 300h 300h 300h 300h 301h 301h 301h 301h 301h 301h 301h 301h 5.2.2 SOFTKEY-TASTEN LEDS Taste I/O Adresse 304h 304h 304h 304h 304h 304h 304h 304h 305h 305h...

  • Seite 67: User Led

    5.3 USER LED Die User LED wird mit der I/O Adresse 306h, Bit 7 angesteuert. 5.4 RELAISAUSGANG Das Setzen/Rücksetzen des Relaisausgangs erfolgt mit der I/O Adresse 306h, Bit 6. 5.5 TEMPERATURÜBERWACHUNG Die Temperaturüberwachung wertet die drei Temperaturmeßpunkte aus. Die drei Meßpunkte sind: CPU (Prozessor) Display Netzteil...

  • Seite 69: Speicheraufteilung

    ABSCHNITT 6 SPEICHERAUFTEILUNG...

  • Seite 71: Speicheraufteilung

    6.1 SPEICHERAUFTEILUNG 6.1.1 RAM - ADRESSBELEGUNG RAM Adresse Funktion 000000h - 0003FFh Interruptvektoren 000400h - 09FFFFh MS-DOS Programmbereich 0A0000h - 0AFFFFh VGA - Grafik 0B8000h - 0BBFFFh VGA - Textmodus 0C0000h - 0C7FFFh VGA - BIOS 0C8000h - 0EFFFFh frei verfügbar 0F0000h - 0FFFFFh BIOS 6.1.2 I/O ADRESSBELEGUNG...

  • Seite 72: Interrupts

    6.1.3 INTERRUPTS Controller mit Rev. ≥ ≥ ≥ ≥ ≥ 10.xx IRQ Nr. Controller mit Rev. < 10.xx IRQ0 Systemtimer Systemtimer IRQ1 Tastatur Tastatur IRQ2 kaskadiert mit Interruptcontroller 2 kaskadiert mit Interruptcontroller 2 IRQ3 COM2 oder COM4 COM2, COM4 oder frei IRQ4 COM1 oder COM3 COM1, COM3 oder frei...

  • Seite 73: Tastenmodule

    ABSCHNITT 7 TASTENMODULE...

  • Seite 75: Übersicht

    7.1 ÜBERSICHT 16 Tasten Blindmodul Tasten: 16 Tasten: keine LEDs: 16 LEDs: keine 12 + 4 Tasten NOTAUS Tasten: 16 NOTAUS-Schalter LEDs: 4 STOP Schlüsselschalter 8 Tasten Tasten: 8 Schlüsselschalter: 1 LEDs: 4 Ein-/Ausschalter: 1 Beschriftungsfelder: 1 Start / Stop 4 Tasten Tasten: 4 Taster: 2...

  • Seite 76: Allgemeines

    Sondertastenmodule sind bezüglich ihres Designs mit den übrigen Tastenmodulen identisch. Eine elektrische Verbindung mit einem PROVIT 4000 oder Standardtastenmodul ist nicht möglich. Sie sind vom Elektriker entsprechend der gewünschten Funktion zu verdrahten (z. B. Einbinden des NOTAUS- Schalters in den NOTAUS-Sicherheitskreis).

  • Seite 77: Standardtastenmodule

    Jedes der Standardtastenmodule kann mittels einer kurzen Verbindungsleitung mit dem PROVIT 4000 oder einem anderen Tastenmodul verbunden werden. Dafür sind am Modul zwei Buchsen vorhanden. Die Buchsen sind durch Dreiecke als Eingang bzw. Ausgang gekennzeichnet! Am PROVIT 4000 befindet sich ein Ausgang, der mit einem Eingang eines Tastenmoduls zu verbinden ist! Es ist darauf zu achten, daß...

  • Seite 78: Zusammenhang Zwischen Tastenmodul Und Displayeinheit

    7.3.2 ZUSAMMENHANG ZWISCHEN TASTENMODUL UND DISPLAYEINHEIT Der Betrieb der Tastenmodule ist nur möglich, wenn eine Displayeinheit montiert ist. Wenn eine Displayeinheit mit einer Rev. < 20.16 verwendet wird, können an das PROVIT 4000 nicht alle Tastenmodule angeschlossen werden. Die folgende Tabelle enthält eine entsprechende Übersicht:...

  • Seite 79: Tastenmodulkabel Mit 90 Cm Länge

    Bestellnummer: 9A0007.01 Es kann nur zwischen dem PROVIT 4000 und dem ersten Tastenmodul eingesetzt werden. Für jedes weitere Tastenmodul ist das Standardtastenmodulkabel (13 cm lang) zu verwenden. Die Displayeinheit muß eine Rev. ≥ 20.16 haben. Es können nur Tastenmodule mit den...

  • Seite 80: Tastenmodul 16 Tasten

    7.3.4 TASTENMODUL 16 TASTEN Bestellnummer 4E0011.01-090 Anzahl Tasten 16 Kurzhubtasten Anzahl LEDs 16 (gelb) Beschriftung vom Anwender durch Einlage einer Folie Temperaturbereich Betrieb 0 bis 50 °C (32 bis 122 °F) Lagerung -20 bis 60 °C (-4 bis 140 °F) Luftfeuchtigkeit Betrieb 5 bis 95 % (nicht kondensierend)

  • Seite 81: Tastenmodul 12+4 Tasten

    7.3.5 TASTENMODUL 12+4 TASTEN Bestellnummer 4E0021.01-090 Anzahl Tasten 16 Kurzhubtasten Anzahl LEDs 4 (gelb) Beschriftung 12 Tasten sind als Ziffernblock beschriftet 4 Tasten werden durch Einlage einer Folie vom Anwender beschriftet Temperaturbereich Betrieb 0 bis 50 °C (32 bis 122 °F) Lagerung -20 bis 60 °C (-4 bis 140 °F)

  • Seite 82: Tastenmodul 8 Tasten

    7.3.6 TASTENMODUL 8 TASTEN Bestellnummer 4E0031.01-090 Anzahl Tasten 8 Kurzhubtasten Anzahl LEDs 4 (gelb) Beschriftung vom Anwender durch Einlage einer Folie Beschriftungsfelder ein Feld für zusätzliche Informationen Temperaturbereich Betrieb 0 bis 50 °C (32 bis 122 °F) Lagerung -20 bis 60 °C (-4 bis 140 °F) Luftfeuchtigkeit Betrieb...

  • Seite 83: Tastenmodul 4 Tasten

    7.3.7 TASTENMODUL 4 TASTEN Bestellnummer 4E0041.01-090 Anzahl Tasten 4 Kurzhubtasten Anzahl LEDs 4 (gelb) Beschriftung vom Anwender durch Einlage einer Folie Beschriftungsfelder vier Felder für zusätzliche Informationen Temperaturbereich Betrieb 0 bis 50 °C (32 bis 122 °F) Lagerung -20 bis 60 °C (-4 bis 140 °F) Luftfeuchtigkeit Betrieb...

  • Seite 84: Sondertastenmodule

    7.4 SONDERTASTENMODULE 7.4.1 BLINDMODUL Bestellnummer 4E0050.01-090 Anzahl Tasten keine Anzahl LEDs keine Temperaturbereich Betrieb 0 bis 50 °C (32 bis 122 °F) Lagerung -20 bis 60 °C (-4 bis 140 °F) Luftfeuchtigkeit Betrieb 5 bis 95 % (nicht kondensierend) Lagerung 5 bis 95 % (nicht kondensierend) Schock gemäß...

  • Seite 85: Notaus-Schalter

    7.4.2 NOTAUS-SCHALTER STOP Bestellnummer 4E0060.01-090 Anzahl Schalter 1 NOTAUS-Schalter Temperaturbereich Betrieb 0 bis 50 °C (32 bis 122 °F) Lagerung -20 bis 60 °C (-4 bis 140 °F) Luftfeuchtigkeit Betrieb 5 bis 95 % (nicht kondensierend) Lagerung 5 bis 95 % (nicht kondensierend) Schock gemäß...

  • Seite 86: Schlüsselschalter

    7.4.3 SCHLÜSSELSCHALTER Bestellnummer 4E0070.01-090 Anzahl Schalter 1 Schlüsselschalter 1 Ein-/Aus-Schalter Temperaturbereich Betrieb 0 bis 50 °C (32 bis 122 °F) Lagerung -20 bis 60 °C (-4 bis 140 °F) Luftfeuchtigkeit Betrieb 5 bis 95 % (nicht kondensierend) Lagerung 5 bis 95 % (nicht kondensierend) Schock gemäß...

  • Seite 87: Start/Stop

    7.4.4 START/STOP START STOP Bestellnummer 4E0080.01-090 Anzahl Tasten 2 Taster (beschriftet mit START bzw. STOP) Temperaturbereich Betrieb 0 bis 50 °C (32 bis 122 °F) Lagerung -20 bis 60 °C (-4 bis 140 °F) Luftfeuchtigkeit Betrieb 5 bis 95 % (nicht kondensierend) Lagerung 5 bis 95 % (nicht kondensierend) Schock...

  • Seite 88: Zubehör

    7.5 ZUBEHÖR Zu jedem Tastenmodul werden Zubehörteile geliefert. Sie sind zusammen mit dem Modul verpackt. Zubehör Anzahl Standard- Sonder- tastenmodul tastenmodul Verbindungselemente Kabelabdeckungen Tastenmodulkabel (Verbindung zum PROVIT 4000 bzw. Tastenmodul) Haltespangen Satz Montagebolzen...

  • Seite 89: Optionen Und Zubehör

    ABSCHNITT 8 OPTIONEN UND ZUBEHÖR...

  • Seite 91: Speichererweiterungen

    8.1 SPEICHERERWEITERUNGEN Der PROVIT 4000 Industrie-PC verfügt über SIMM Steckplätze für SIMM Speichermodule. Standardmäßig sind die PROVIT 4000 Industrie-PCs mit dem folgenden Arbeitsspeicher ausgerüstet: Bestellnummer 5C4000.01 5C4000.02 5C4000.03 5C4000.04 Arbeitsspeicher 4 MBytes 4 MBytes 8 MBytes 8 MBytes (DRAM) (max. 16 MBytes) (max.
  • Seite 92 Lösen der unten abgebildeten fünf Schrauben...
  • Seite 93 Controller herausziehen Auf der Busplatine befindet sich ein zweipoliger Stecker. Es handelt sich dabei um den Temperatur- fühler des Netzteils. Dieser Stecker muß abgesteckt werden. Lösen der in der Zeichnung abgebildeten drei Schrauben Um Zugang zu den SIMMs zu erlangen, muß das Motherboard aufgeklappt werden Austausch der SIMMs wie in der Motherboardbeschreibung beschrieben Der Einbau des Controllers erfolgt in umgekehrter Reihenfolge...

  • Seite 94: Centronics/Online-Konverter

    Zur Programmierung von SPS-Prozessoren der B&R SPS-Systeme MINICONTROL oder MULTICONTROL kann ein CENTRONICS/Online-Konverter (Best. Nr. BRKAOL5-1) verwendet werden. Der CENTRONICS/ Online-Konverter wird an der parallelen Schnittstelle LPT1 des PROVIT 4000 angeschlossen. Er ermöglicht die Programmierung eines SPS-Prozessors. 8.3 PROFIBUS NETZWERKKARTE...

  • Seite 95: Stichwortverzeichnis
