12.4 SCHIRM ERDEN
Vollmetallschrauben oder metallisierte Steckergehäuse stellen die einfachste und wirkungsvollste
Lösung zur Ableitung der Störungen vom Kabelschirm zum Gehäuse der Kompaktsteuerung dar.
Der Schirm ist direkt auf das Steckergehäuse zu legen.

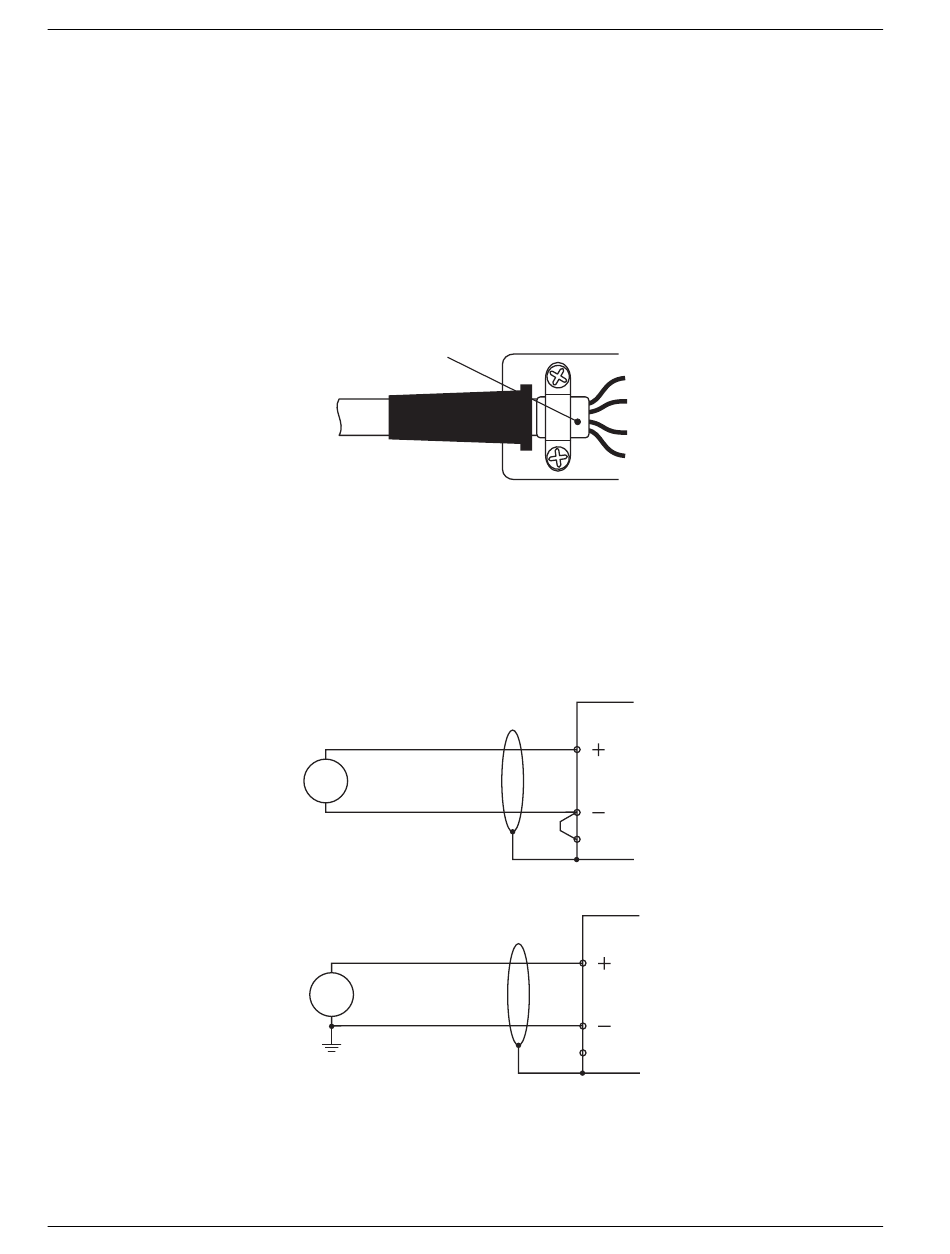

12.5 VERDRAHTUNGSSCHEMA
Spannungsgeber
potentialfreier
Geber
Spannung
geerdeter
Geber
Spannung
1)
Bei dieser Beschaltung ist keine sichere Leitungsbrucherkennung möglich.
- 32 -
Kabelschirm mit
Kabelschelle und
Gehäuse verbunden
U
U
1)
9polige
DSUB-Buchse
GND
9polige
DSUB-Buchse
GND
