B&R BRCOMP1-0 Anwenderhandbuch Seite 33

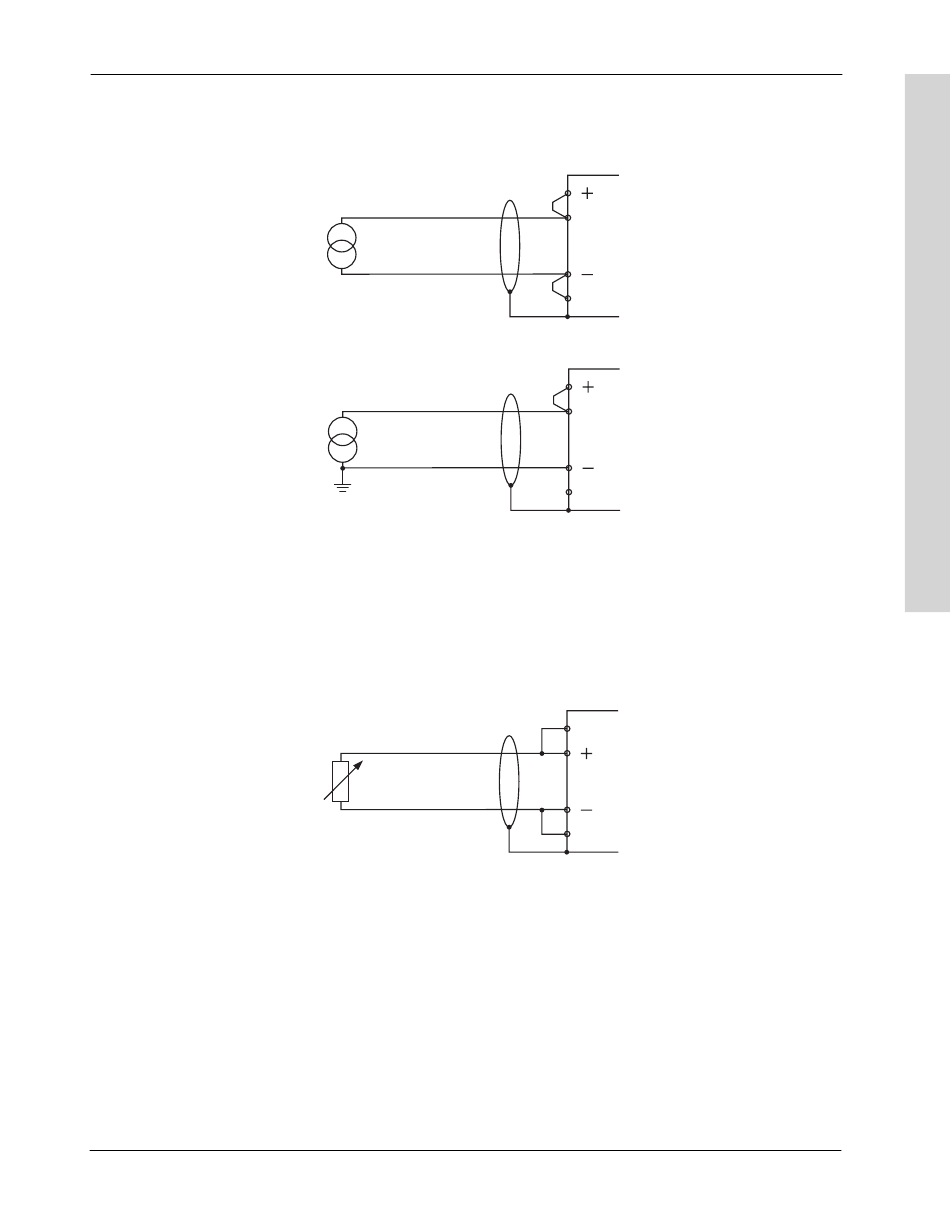

Stromgeber
potentialfreier
Geber
Strom
geerdeter
Geber
Strom
KTY10 Fühler
Die KTY Fühler sind Halbleiter Temperaturfühler. Die KTY10 Serie hat bei 25 °C einen Nenn-
widerstand von 2000 Ω (z. B. KTY10-6, KTY11-6, KTY13-6, KTY16-6 und KTY19-6).
KTY10
Temperatursensor
Installation:
potentialfrei
1)
Bei dieser Beschaltung ist keine sichere Leitungsbrucherkennung möglich.
I
I
1)
B&R KOMPAKTSTEUERUNG
Shunt
9polige
DSUB-Buchse
GND
Shunt
9polige
DSUB-Buchse
GND
KTY
9polige
DSUB-Buchse
GND
- 33 -
