19. IF3 - PATA/SSI SCHNITTSTELLE
Die Schnittstelle IF3 ist eine modifizierte RS422 Schnittstelle. An die IF3 kann ein MINICONTROL
Bedientableau oder eine Relais-Aufsteckkarte angeschlossen werden (PATA Schnittstelle).
Für den Anschluß absoluter Wegmeßsysteme ist sie auch als SSI Schnittstelle ausgeführt.

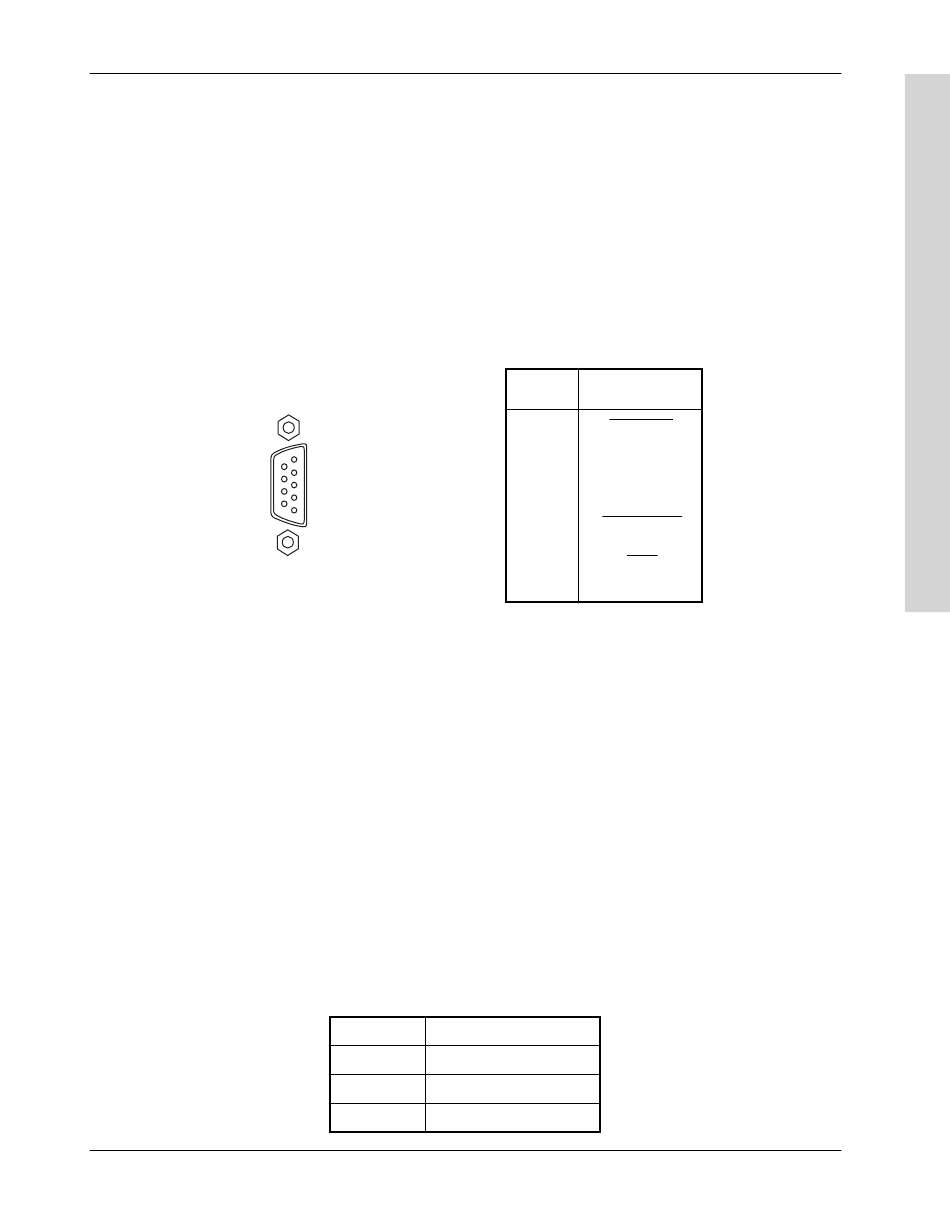

Pinbelegung
9polige DSUB-Buchse
9
6
Schirmung und Erdung
Für Schnittstellenverbindungen müssen geschirmte Kabel verwendet werden. Der Kabelschirm ist auf
beiden Seiten zu erden.
PATA Schnittstelle
Die softwaremäßige Bedienung der MINICONTROL-Bedientableaus ist im "Bedientableaus Anwen-
derhandbuch" (MATERM2-0) beschrieben.
Für die Ansteuerung der MINICONTROL-Bedientableaus ist von B&R das Standardsoftwarepaket 2
SWSPSSTD02-0 (ab Rev. 00.31) erhältlich. Auf der Standardsoftwarediskette SWSPSBRC01-0 für die
Kompaktsteuerung ist die Bedientableausoftware ebenfalls gespeichert.
Die Bedienung des Bedientableaus erfolgt über Funktionsblöcke und durch das Parametrieren von
Tabellen.
Wichtige Adressen:
5
1
Adresse Beschreibung
E 05F Tastencode seriell
A 05E Anzeigedaten seriell
A 05F Resetsignal
B&R KOMPAKTSTEUERUNG
Pin Belegung
1 DATA IN
2 DATA IN
3 Reset
4 GND
5 +24 V
6 DATA OUT
7 DATA OUT
8 CLK
9 CLK
