B&R BRCOMP1-0 Anwenderhandbuch Seite 31

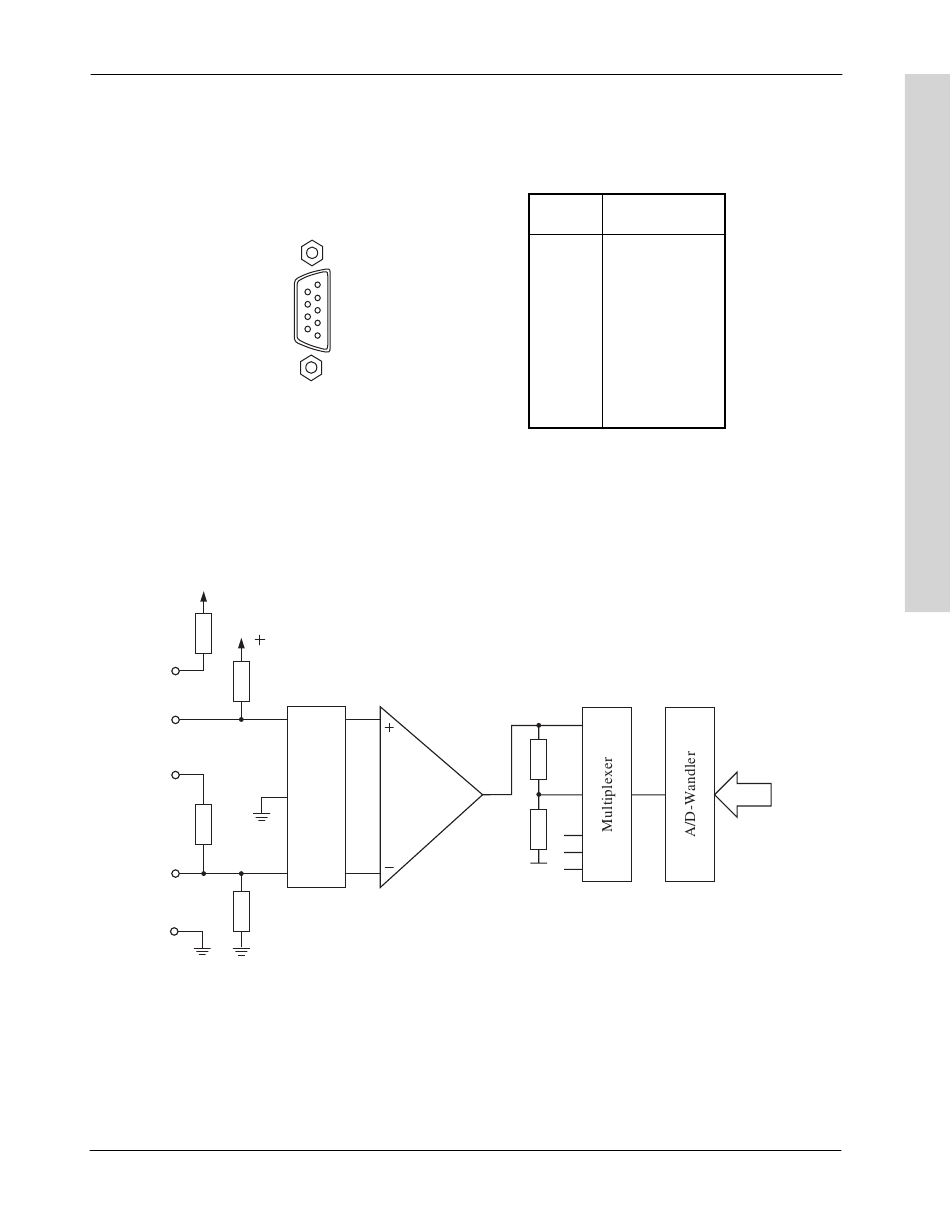

12.2 PINBELEGUNG
9polige DSUB-Buchse
12.3 EINGANGSSCHALTUNG
-Uref.
KTY
10 M
+ Eingang
Shunt
124 Ω
- Eingang
100 k
GND
5
9
6
1
Differenz-
Filter
verstärker
B&R KOMPAKTSTEUERUNG
Pin Belegung
1 + Eingang 1
2 - Eingang 1
3 GND
4 - Eingang 2
5 + Eingang 2
6 KTY 1
7 Shunt 1
8 Shunt 2
9 KTY 2
5 x
Adreß-,
Daten-
und
Steuerbus
- 31 -
