5. Elanslutning
Elanslutning skall göras enligt lokalt gällande föreskrifter och nor-
mer.
Nätspänning och frekvens finns angivna på pumpens typskylt.
Spänningstolerans: ±10% av märkspänningen (±5% för explo-
sionsskyddade pumpar). Kontrollera att motorn passar till nät-
spänningen på installationsplatsen.
Pumpen skall anslutas till en extern arbetsbrytare.
AP80-pumpar till och med 2,6 kW är endast avsedda för
direktstart (D.O.L.), se fig. 1.

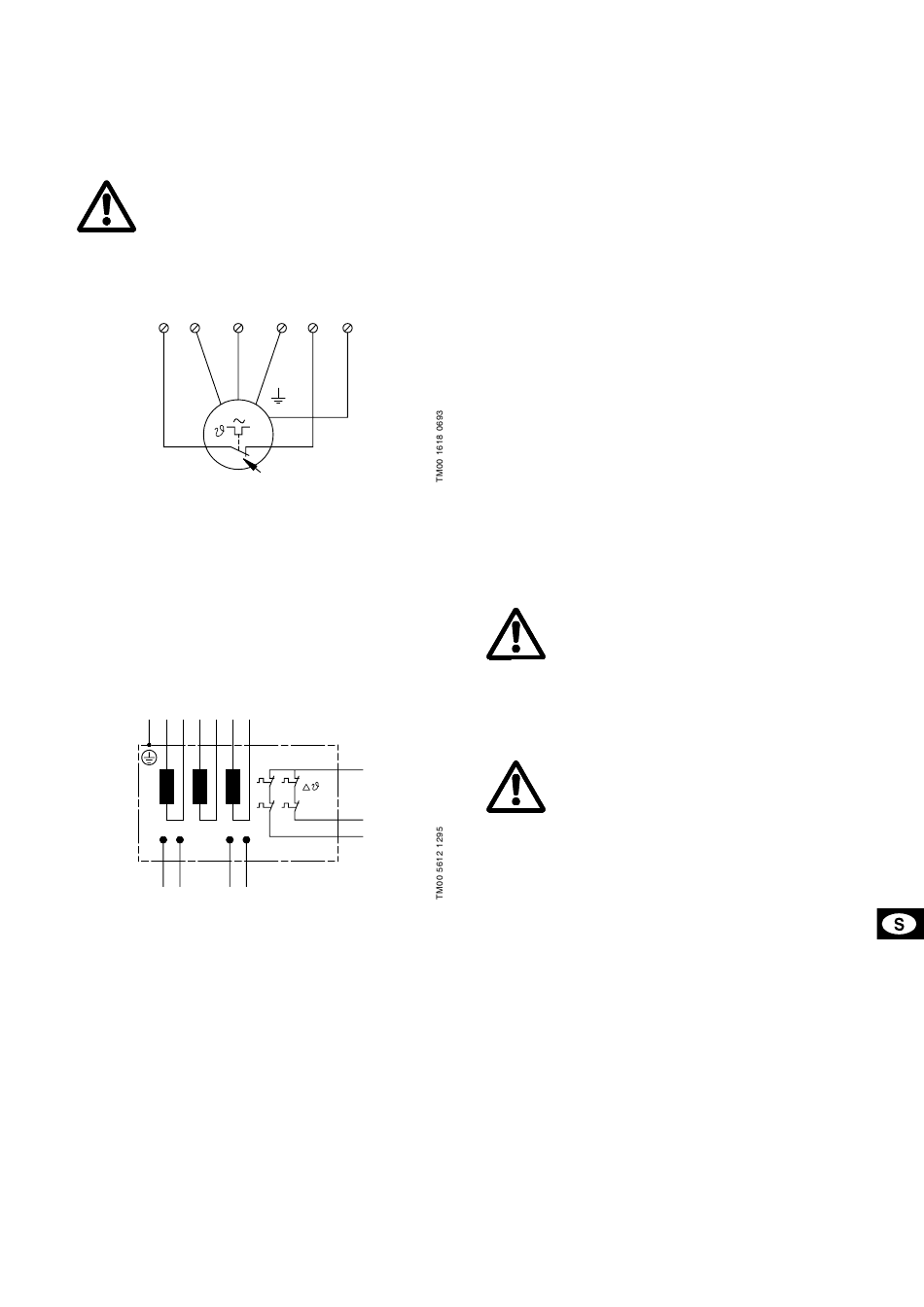

Fig. 1
T1 V
U
M
De övriga pumptyperna är förberedda för Y/∆−start, dvs. att båda
ändarna av motorlindningarna är tillgängliga via motorkabeln, se
fig. 2.
• T1 och T3 är anslutna till standard-temperatursensorerna.
• T1 och T2 är anslutna till det extra temperatursensorset som
finns i explosionsskyddade pumpar.
• S1 och S2 är anslutna till fuktsensorn i oljekammaren.
• S3 och S4 är anslutna till fuktsensorn i kammaren under mo-
torkåpan.
• Pumpar med två fuktsensorer kan anslutas till ett gemensamt
larmrelä (parallell anslutning) eller två larmreläer.
Fig. 2
PE U U V V W W
1 2 1 2 1
S S S S
1 2 3
5.1 Motorskydd
Alla pumpar levereras med 10 m kabel och fri kabelända. Pum-
parna skall anslutas till separat pumpstyrning med motorskydd.
I statorlindningarna finns temperatursensorer för urkoppling av
motorn vid eventuell övertemperatur.
I oljekammaren mellan motor och pumphus och vid kopplingsplin-
ten under motorkåpan finns fuktsensorer inbyggda för urkoppling
av motorn vid eventuellt läckage (vätska tränger in) (gäller endast
för pumpar från och med 4,8 kW).
Temperatur- och fuktsensorer är anslutna till övervakningskabeln.
Temperatursensorerna och fuktsensorernas urkopplingsenheter
skall anslutas till den separata pumpstyrningens säkerhetskrets.
OBS: Separat motorskydd/kontrollbox i standardutförande får
inte installeras i miljöer där explosionsrisk föreligger.
W T2 PE
Max. 250 V / 2,5 A
Max. 250V / 2.5 A
2
T
1
+10°C
T
2
T
3
4
6. Igångkörning
Tillvägagångssätt:
1. Kontrollera oljan i oljekammaren.
2. Ta ut säkringarna och kontrollera att pumphjulet obehindrat
kan vridas runt.
3. Kontrollera att eventuell övervakningsutrustning fungerar.
4. Kontrollera att systemet är fyllt med vätska och avluftat.
5. Kontrollera att pumpen är nedsänkt i pumpvätskan.
6. Öppna eventuella avstängningsventiler.
7. Kontrollera nivåvippornas inställning.
8. Starta pumpen.
9. På torruppställda pumpar skall kylmanteln avluftas separat.
OBS: Pumpen kan startas tillfälligt för kontroll av rotationsrikt-
ningen utan att vara nedsänkt i pumpvätskan.

6.1 Kontroll av rotationsriktning

Kontroll av rotationsriktningen utförs på följande sätt och bör ske
varje gång pumpen ansluts till en ny installation:
1. Starta pumpen och kontrollera vattenmängden eller mät
trycket.
2. Stoppa pumpen och låt två av fasledarna byta plats.
3. Starta pumpen och kontrollera vattenmängden eller mät
trycket.
4. Stoppa pumpen.
5. Jämför resultaten under punkt 1 och 3. Den anslutning som
ger mest vatten eller högst tryck anger rätt rotationsriktning.
7. Underhåll och service
Innan arbete på pumpen påbörjas, kontrollera att nät-
spänningen är frånkopplad och inte avsiktligt kan in-
kopplas under arbetets gång.
Dessutom skall alla roterande delar vara stoppade.
Underhåll och service får endast göras av härför utbildade perso-
ner.
Innan underhåll och service görs, skall pumpen sköljas grundligt
med rent vatten. Gör rent pumpdelarna med rent vatten efterhand
som pumpen demonteras.
När oljekammarens inspektionsskruv avlägsnas bör
man vara uppmärksam på att det kan finnas över-
tryck i kammaren. Skruva inte ur skruven helt förrän
trycket utjämnats.
Pumpar i normal drift bör kontrolleras minst en gång per år. Om
pumpvätskan innehåller mycket lera eller sand eller om pumpen
går kontinuerligt, bör pumpen kontrolleras var 1000:e driftstimma.
När pumpen är ny, eller efter utbyte av axeltätningarna, bör olje-
nivån kontrolleras efter en veckas drift.
För att säkra lång och problemfri drift bör följande punkter kon-
trolleras regelbundet:
• Effektförbrukning
• Oljans nivå och tillstånd
Oljan blir grå och mjölkaktig om den innehåller vatten. Detta
kan bero på en defekt axeltätning. Oljan bör bytas efter 3000
driftstimmar.
OBS: Använd olja skall bortskaffas enligt lokalt gällande före-
skrifter.
Oljekammaren innehåller 1,7 liter olja av typ Shell Ondina 15.
• Kabelgenomföring
Kontrollera att kabelgenomföringen är vattentät och att ka-
blarna inte har skarpa veck och/eller ligger i kläm.
• Pumpdelar
Kontrollera pumphjul, pumphus, mm. för ev. slitage. Byt de-
fekta delar.
