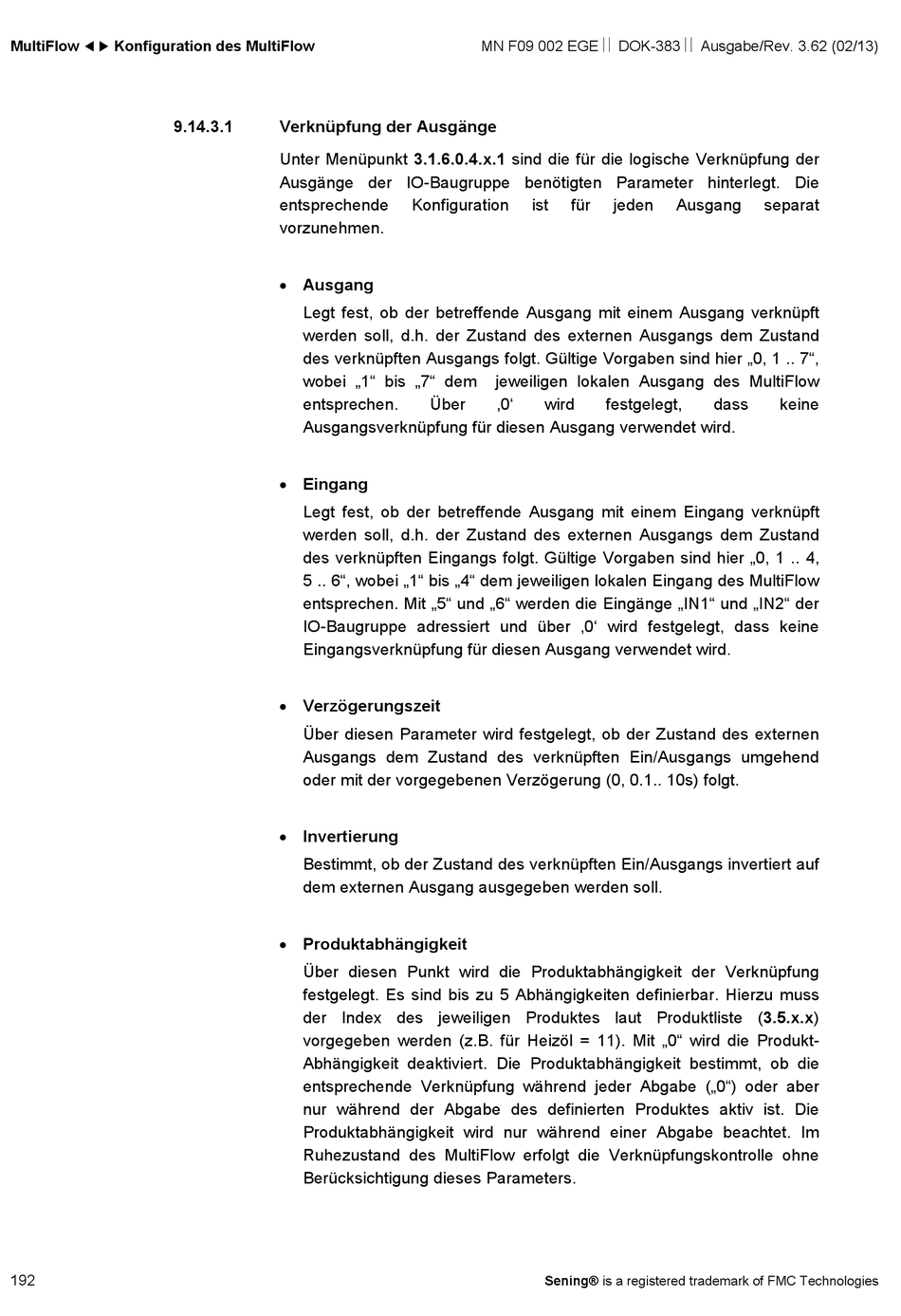

MultiFlow  Konfiguration des MultiFlow
9.14.3.1
192
Verknüpfung der Ausgänge
Unter Menüpunkt 3.1.6.0.4.x.1 sind die für die logische Verknüpfung der
Ausgänge der IO-Baugruppe benötigten Parameter hinterlegt. Die
entsprechende Konfiguration
vorzunehmen.
• Ausgang
Legt fest, ob der betreffende Ausgang mit einem Ausgang verknüpft
werden soll, d.h. der Zustand des externen Ausgangs dem Zustand
des verknüpften Ausgangs folgt. Gültige Vorgaben sind hier „0, 1 .. 7",
wobei „1" bis „7" dem
entsprechen. Über
Ausgangsverknüpfung für diesen Ausgang verwendet wird.
• Eingang
Legt fest, ob der betreffende Ausgang mit einem Eingang verknüpft
werden soll, d.h. der Zustand des externen Ausgangs dem Zustand
des verknüpften Eingangs folgt. Gültige Vorgaben sind hier „0, 1 .. 4,
5 .. 6", wobei „1" bis „4" dem jeweiligen lokalen Eingang des MultiFlow
entsprechen. Mit „5" und „6" werden die Eingänge „IN1" und „IN2" der
IO-Baugruppe adressiert und über ‚0' wird festgelegt, dass keine
Eingangsverknüpfung für diesen Ausgang verwendet wird.
• Verzögerungszeit
Über diesen Parameter wird festgelegt, ob der Zustand des externen
Ausgangs dem Zustand des verknüpften Ein/Ausgangs umgehend
oder mit der vorgegebenen Verzögerung (0, 0.1.. 10s) folgt.
• Invertierung
Bestimmt, ob der Zustand des verknüpften Ein/Ausgangs invertiert auf
dem externen Ausgang ausgegeben werden soll.
• Produktabhängigkeit
Über diesen Punkt wird die Produktabhängigkeit der Verknüpfung
festgelegt. Es sind bis zu 5 Abhängigkeiten definierbar. Hierzu muss
der Index des jeweiligen Produktes laut Produktliste (3.5.x.x)
vorgegeben werden (z.B. für Heizöl = 11). Mit „0" wird die Produkt-
Abhängigkeit deaktiviert. Die Produktabhängigkeit bestimmt, ob die
entsprechende Verknüpfung während jeder Abgabe („0") oder aber
nur während der Abgabe des definierten Produktes aktiv ist. Die
Produktabhängigkeit wird nur während einer Abgabe beachtet. Im
Ruhezustand des MultiFlow erfolgt die Verknüpfungskontrolle ohne
Berücksichtigung dieses Parameters.
MN F09 002 EGE  DOK-383  Ausgabe/Rev. 3.62 (02/13)
ist für jeden
jeweiligen lokalen Ausgang des MultiFlow
‚0' wird festgelegt,
Sening® is a registered trademark of FMC Technologies
Ausgang separat
dass keine
