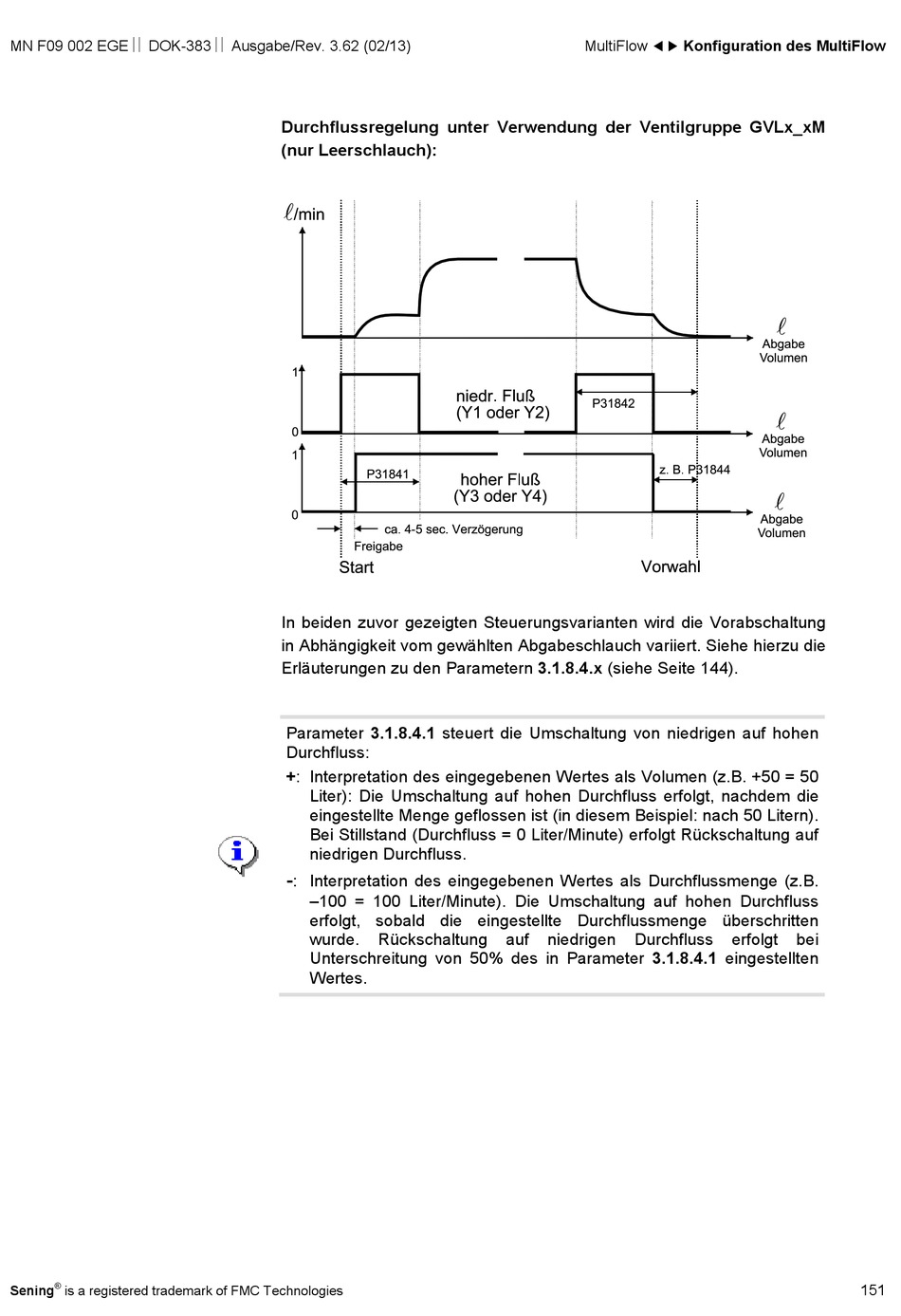

Durchflussregelung unter Verwendung der Ventilgruppe GVLx_xM
(nur Leerschlauch):
In beiden zuvor gezeigten Steuerungsvarianten wird die Vorabschaltung
in Abhängigkeit vom gewählten Abgabeschlauch variiert. Siehe hierzu die
Erläuterungen zu den Parametern 3.1.8.4.x (siehe Seite 144).
Parameter 3.1.8.4.1 steuert die Umschaltung von niedrigen auf hohen
Durchfluss:
+: Interpretation des eingegebenen Wertes als Volumen (z.B. +50 = 50
Liter): Die Umschaltung auf hohen Durchfluss erfolgt, nachdem die
eingestellte Menge geflossen ist (in diesem Beispiel: nach 50 Litern).
Bei Stillstand (Durchfluss = 0 Liter/Minute) erfolgt Rückschaltung auf
niedrigen Durchfluss.
-
: Interpretation des eingegebenen Wertes als Durchflussmenge (z.B.
–100 = 100 Liter/Minute). Die Umschaltung auf hohen Durchfluss
erfolgt, sobald die eingestellte Durchflussmenge überschritten
wurde. Rückschaltung
Unterschreitung von 50% des in Parameter 3.1.8.4.1 eingestellten
Wertes.
MultiFlow  Konfiguration des MultiFlow
auf niedrigen Durchfluss erfolgt bei
