• EPE2
• IO-Interface
• Sensor-Interface
5.7.1 Ein- und Ausgänge
Im Menü 4.3.1 sind die Diagnosefunktionen für die Ein- und Ausgänge,
inklusive Temperatur- und Pulssensor zusammengefasst.

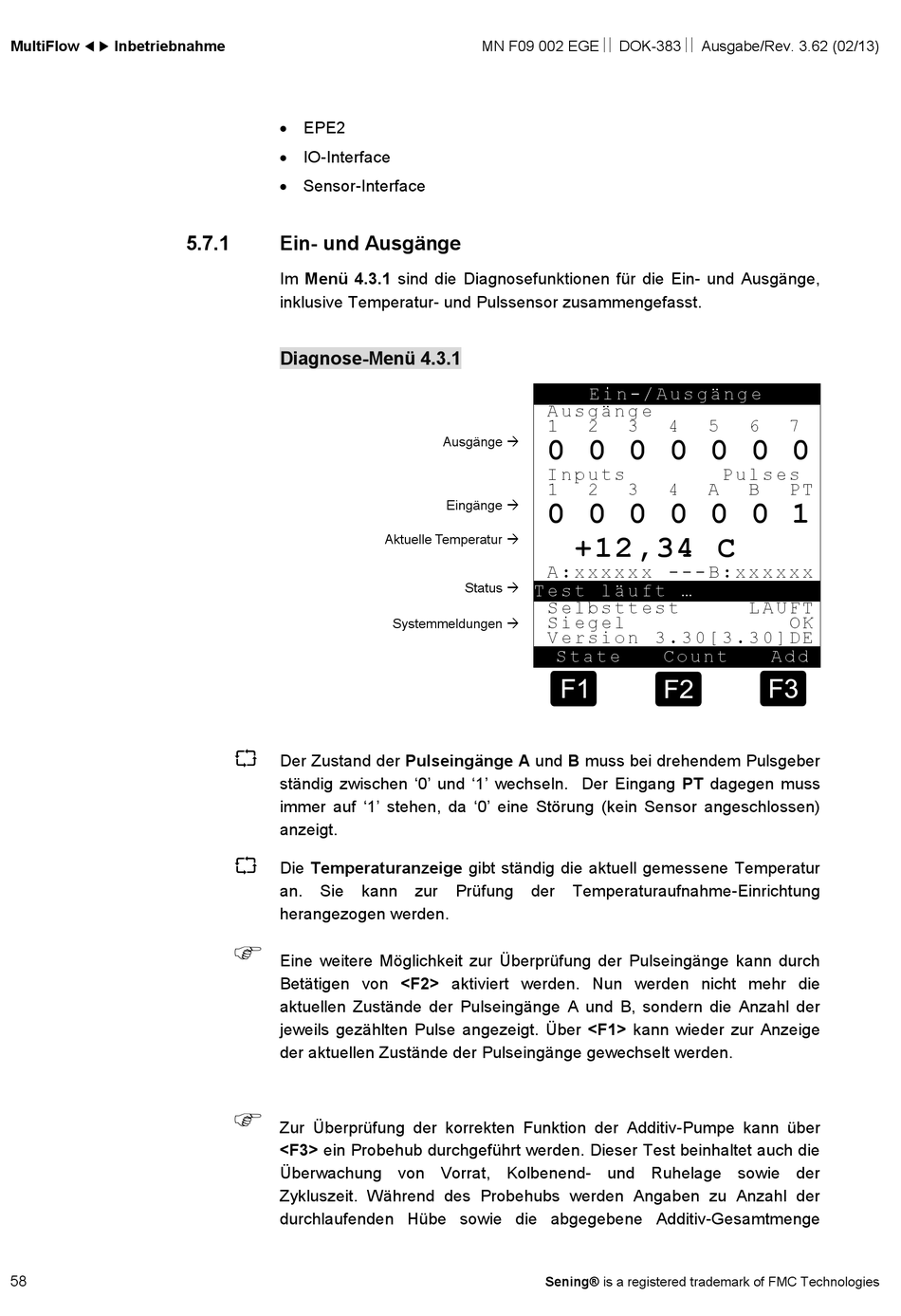

Diagnose-Menü 4.3.1

Der Zustand der Pulseingänge A und B muss bei drehendem Pulsgeber
ständig zwischen '0' und '1' wechseln. Der Eingang PT dagegen muss
immer auf '1' stehen, da '0' eine Störung (kein Sensor angeschlossen)
anzeigt.

Die Temperaturanzeige gibt ständig die aktuell gemessene Temperatur
an. Sie
herangezogen werden.

Eine weitere Möglichkeit zur Überprüfung der Pulseingänge kann durch
Betätigen von <F2> aktiviert werden. Nun werden nicht mehr die
aktuellen Zustände der Pulseingänge A und B, sondern die Anzahl der
jeweils gezählten Pulse angezeigt. Über <F1> kann wieder zur Anzeige
der aktuellen Zustände der Pulseingänge gewechselt werden.

Zur Überprüfung der korrekten Funktion der Additiv-Pumpe kann über
<F3> ein Probehub durchgeführt werden. Dieser Test beinhaltet auch die
Überwachung von Vorrat, Kolbenend- und Ruhelage sowie der
Zykluszeit. Während des Probehubs werden Angaben zu Anzahl der
durchlaufenden Hübe sowie die abgegebene Additiv-Gesamtmenge
